Riva Aquamara

[pidrman]

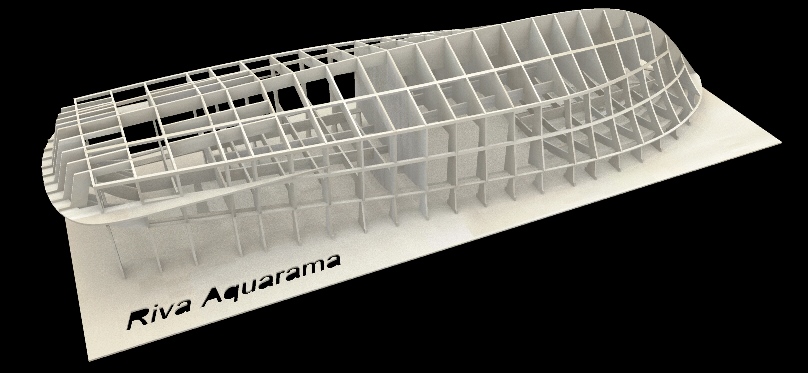

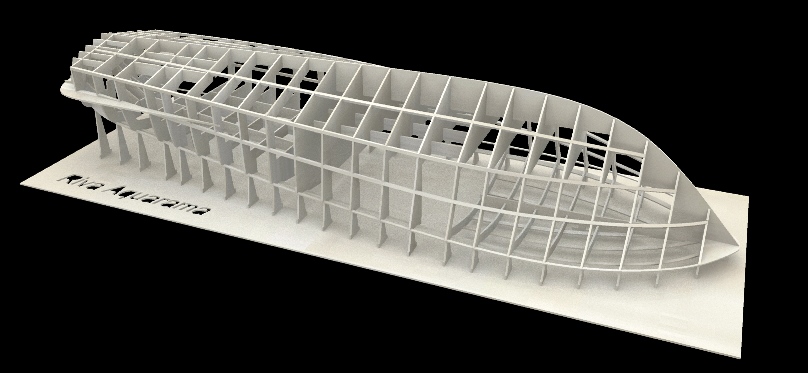

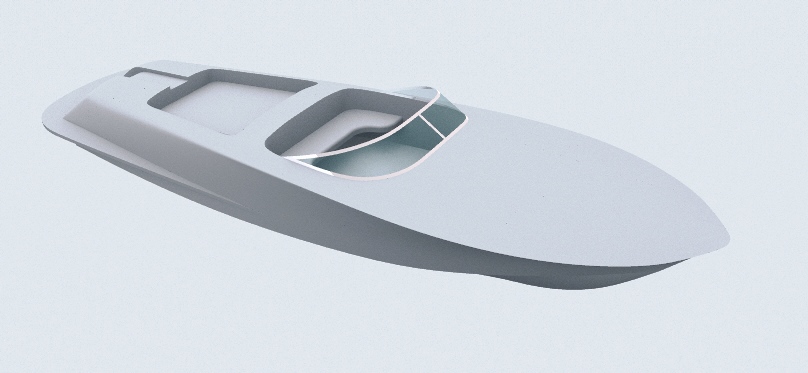

Tak jsem se nějak pustil do 3D kreslení a vykouzlil jsem si vlastní Rivu :-) Délka 1200 mm.

Větší jsem se bál, chtěl jsem 1500 mm, ale to by bylo asi už moc :-)))))))))))




Díly jsou už doma, vše už mam sestavené a připravené na slepení. Hned budou následovat podélníky a pak spodní obšívka (1,5 mm překližka) zkoušel jsem to nanečisto ohnout přímo na kostře, jde to dobře, ale raději by to chtělo ohnout. Znáte nějaký tip na ohýbání překližky? Teplem nebo vodou?

Mahagonovou dýhu budu lepit z dýhové hrany (proužky 10 mm)

[pidrman]

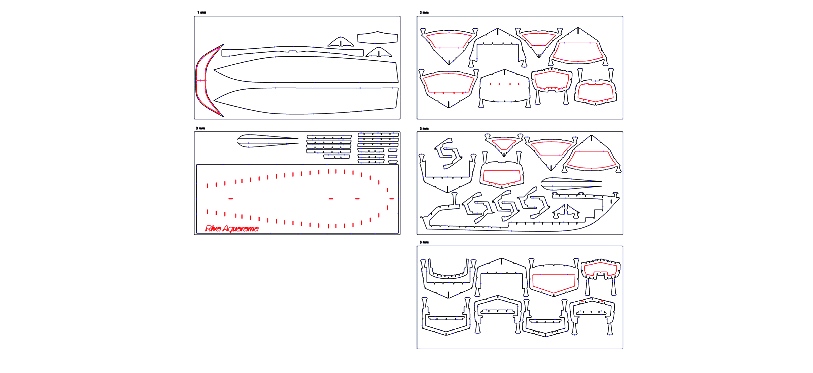

Kdo by měl zájem, tak výřezy jsou k dispozici :-)

[Pepa Darvaš]

V čem to kreslíš?

[pidrman]

Rhino

[darco2]

Pidrman, klobuk dolu, bravurne si prekreslill lod..

Tesim na fotky z tvojej stavby, sam som staval Rivu-ale nemam silu ju dokoncit.. ale jej cas pride, toho sa nebojim.
Ty mas Rivu Special.
Krasnu Rivu Special 1:6 ma postavenu Karolko, ma celu galeriu na slovenskom rcportal.
Myslim ze mnoho mozes od neho odkukat
http://www.rcportal.sk/riva-aquarama-special-16-g595

[jaroj]

Nakreslené to je nádherně, klobouk dolů. a ještě se mě líbí ta deska, do které se bude stavět.

[pidrman]

Diky pánové :-)

Tak 3D model se dělal celkem dobře, materiálů je dostatek jen jsem nikde nemohl najít prohnutí v půdorysu hrany u čáry ponoru, ale někde jsem to našel :-)

Udělal jsem to trošku více robustní, hmotností šetřit nebudu. Počítám tak s 10 kg.

Tu desku jsem odkoukal od kamaráda jkmodels.cz tak už taky jinak nestavím.

Jinak pro samotnou stavbu mi byla inspirace právě stavba od Karolka :-) To byl ten impuls.

Ješté nevím ale co za pohon. Lodní šroub bude 2x 50 mm.

[darco2]

Presne to sa paci aj mne, ja som mal na Rivu sadu kupenu z Nemecka, rebra sa dali postavit bez merania, vsetko dokonalo sedelo..
Tu to vyzera podla obrazku uplne na jednicku..
Paci sa mi to velmi..


co sa tyka ohybania preklizky, da sa to tak, ze na nu polozis mokru handru, (taku nie upne vyzmychanu, nesmie z nej kapkat voda) za chvilu by mala byt preglejka poddajnejsia..

[pidrman]

Jemné broušení tam taky je :-) ale to je fakt kosmetické :-) Hlavně už nenacházím chyby ohledné zapomenutých zámků atd :-) ale taky mi něco proklouzne.

Poradťe jaký pohon. Chci tam dát 2x pohonou jednotku :

motor - http://emotors.cz/elekromotory/6181-leo ... motor.html
+ vodní chlazení.
regulátor - http://emotors.cz/regulatory/5087-flyco ... 13485.html

a baterie - http://emotors.cz/baterie/827-turnigy-4 ... s-30c.html

to by mohlo fungovat ?

[pidrman]

Jo a za ten tip na překližku děkuji :-) Dnes zkusím. Zítra mně čeká lepení spodní obšívky, pak už asi vyndání modelu z přípravku :-)

[pidrman]

Teď trošku odbočím.

Poraďte kde sháníte podklady na makety lodí ?

Třeba tahle se mi líbí, ale kde sehnat detaily o trupu a nástavbě. Fakt netuším :-(

http://polish-made.com/userdata/gfx/2f4 ... c5891c.jpg

[darco2]

Kombinacia toho motoru a baterky nie je moc dobra..
Podla mna 56000otacok za minutu na vrtulu je strasne vela.
KV by si mal mat na 4S baterke niekde 1300 - 1500

Takze asi iny motor..

[petr hájek]

také se přidám s připomínkou z praxe ohledně motoru: na ponořeném pohonu mám motor D2830/11 s otáčkami 1100ot/volt a jezdí na 2 článek li-fe se šroubem 55mm napřímo 3 list původně pro poloponořený a je to neuvěřitelně silná kombinace která v počtu 2 stejných pohonů dokáže rozhýbat lod o váze 12kg a s nákladem 5kg na rychlost 110m/min a to je to dvoutrupá zavážečka co do kluzu s nákladem nemá šanci jít.
Regly jsou 2 s max110A...
Takže pro tak krásně řešenou rivu mi přijde udaná kombinace motoru a aku. zbytečně velká.

[pidrman]

Aha, díky za radu :-) Našel jsem hodně motorů, ale jak uchladím motor s rotačním pláštěm ?

[PeterP]

Teď trošku odbočím.

Poraďte kde sháníte podklady na makety lodí ?

Třeba tahle se mi líbí, ale kde sehnat detaily o trupu a nástavbě. Fakt netuším :-(

http://polish-made.com/userdata/gfx/2f4 ... c5891c.jpg

Plány na ORP Orkan vyšli v poľskom časopise Modelarstwo okretove v roku 2012. Jedná sa myslím o štyri archy A1 vrátane rozkreslených nástavieb. Čislo N. 42 a špeciálne číslo N. 14
https://forum.mo-na-ko.cz/portal/viewtopic.php?id=3670

Tu sa dá pozrieť náhľad na časť plánu
http://www.modelarstwookretowe.pl/index.php?p=44

Podľa mojich skúsenosti s poľskými plánmi, ťažko zožnenieš niečo lepšie :-)

[petr hájek]

no to je to co píšu já to používám přímo ve vodě ale není to dávno co jsem posílal tohle do redakce RCR a vyšlo to jako článek... fotky napoví víc:
http://ufon13.rajce.idnes.cz/fotky_pro_chladic/
Snad to pomůže v rozhodování, nicméně nevnucuji tento typ pohonu . Vím ale o kolezích zde na foru kteří oběžky používají i bez chlazení v remorkérech a tam je to o dost vysokém výkonu.

[pidrman]

Tak jsem přes noc nechal namočený taoleťák už na položené podélné lišty a dnes jsem je dotvaroval a ejhle, ono to šlo :-) Ohnout do dvou směrů a jeśtě zkroutit :-) takže díky :-)

Co se týče těch podkladů, tak jsem dnes koupil přes RC Revue dva časopisy Modelarstwo okretowe. ak doufám, že to brzo dorazí :-)

Honza

[darco2]

Preco chces motor s rotacnym plastom..
Do lode daj klasicky motor dokup original chladenie, radsej kup drahsie.. ako lacnejsie a chladis uplne bez problemov.. nemusis mat ani obehove cerpadlo.. staci to chladit naporovou vodou..

Chcel si kupit motor leopard, oni maju v ponuke aj chladiace plaste.. ja ich pouzivam a su super.. mas k nim aj jednu sadu nahradnych gumiciek..
Nasadzaju sa na motor dobre.. (lacne vymysly sa nasadzaju hodne zle, mne tiekli tie z HK)

[pidrman]

A jaký tedy ten motor ? Nerad bych kupoval na slepo. Tohle je pro mně nová zkušenost :-(

Jinak jsem také pro inrunnery.

[pidrman]

Co třeba toto ?

http://www.modelarina.cz/stridavy-motor ... -1522.html

[petr hájek]

psal jsem to o oběžkách jako upozornění že se dají použít také a bezproblémově a také bez čerpadla tedy náporově chlazené ..teda pokud vůbec je nutno chladit... každopádně hlavní má myšlenak je že výkon inrunnerů je zbytečně velký a mnou použitých 210W na každém motoru dle tabulky je naprosto dostačujících, pokud se dá sehnat inrunner podobných parametrů za rozumnou cenu pak proč ho nepoužít.....

[pidrman]

Ok, je fakt, že i kdybych tam měl výkonný motor, tak max otáčky omezím na vysílači, pak by mohl klesnout i proud. Teoretickyx by šel použít i outrunner :-)

[petr hájek]

pokud by šlo o výkon vyšší a rozměry srovnatelné nicméně mi cenově přijde výhodnější toto:
http://www.hobbyking.com/hobbyking/stor ... Motor.html
případně toto:
http://www.hobbyking.com/hobbyking/stor ... Motor.html
pokud bych to ale stavěl já jdu do tohoto:
http://www.hobbyking.com/hobbyking/stor ... _300w.html

[pidrman]

Tak to jsou hustý motory :-)

[petr hájek]

regulátor tento:
http://www.hobbyking.com/hobbyking/stor ... _UBEC.html
pro čisté svědomí v rezervě.
