Pandora - scratch build

[marsalv]

Rozhodl jsem se zahájit práce na dalším modelu (práce na Royal Caroline se dostaly do fáze, kdy je bude možné pohodlně provádět doma v podzimních a zimních měsících). Volba padla na Pandoru.

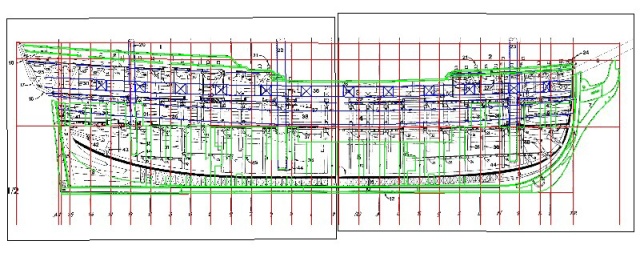

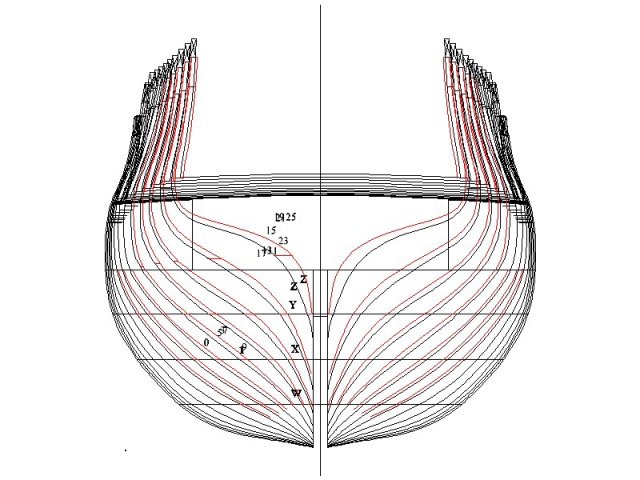

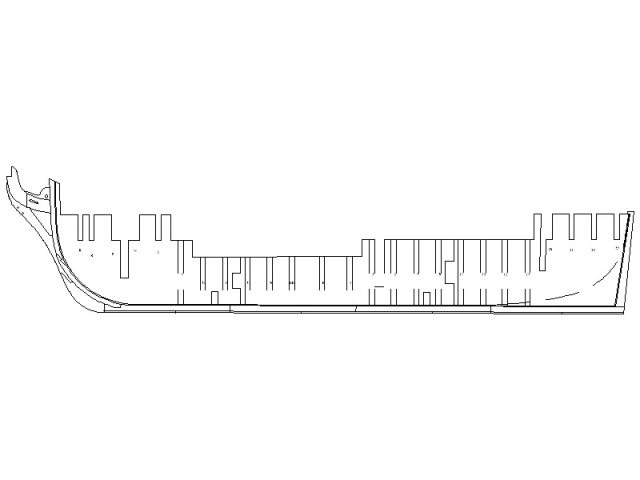

Zakoupil jsem knihu, provedl naskenování do počítače. Po počáteční euforii přišlo rozčarování z docela nekvalitních podkladů. Původní záměr použít v knize uvedené řezy pro výrobu žeber jsem po zjištění nepřesností zavrhnul. První fází stavby tedy bylo zhotovení plánů žeber a kýlu pomocí programu TurboCad. Výhoda CAD programu je, že si zde můžete vytvořit výkres v podstatě ve skutečné velikosti a následně vše tisknout v definovaném měřítku, pro svůj model jsem zvolil kompromisní měřítko 1:52.

[marsalv]

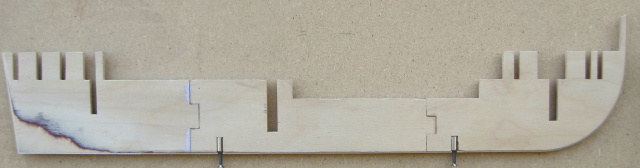

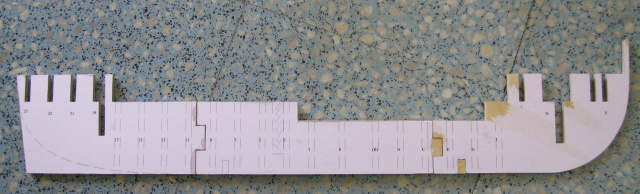

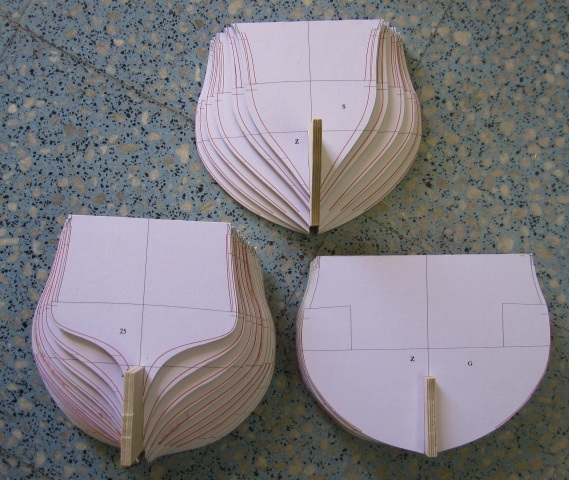

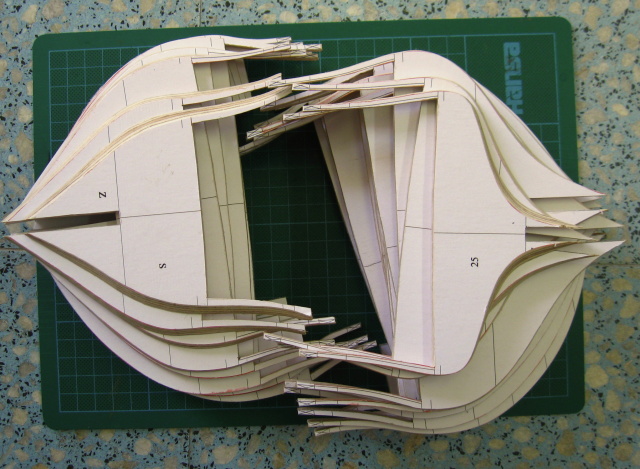

Žebra a vnitřní část kýlu je zhotovena z překližky, vnější část kýlu bude zhotovena z hruškového dřeva. Díky velkému počtu žeber a malými mezerami mezi němi bude provedeno pouze jedno plaňkování.

[TomHlach]

Zase se budu těšit na MoNaKo jestli nejsou další fotky ze stavby :-)

[darco2]

marsalv,
ty mas zlate rucicky, uz sa tesim na dalsie fotky zo stavby.
Tvoje stavby z dreva su dokonale, krasne ako schody svateho Jozefa.. aj ked ty pouzivas lepidlo..

[marsalv]

Díky za ohlasy .

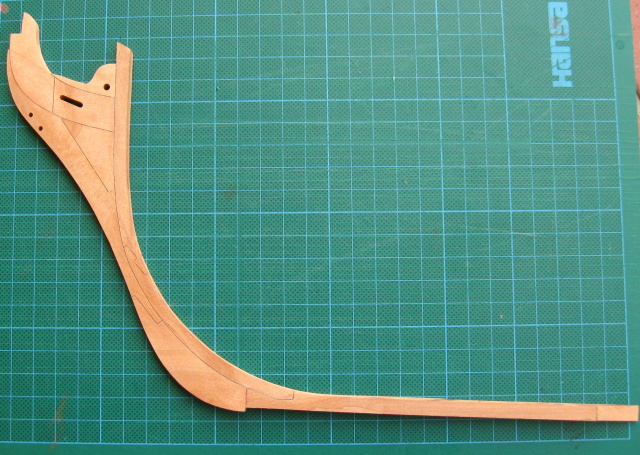

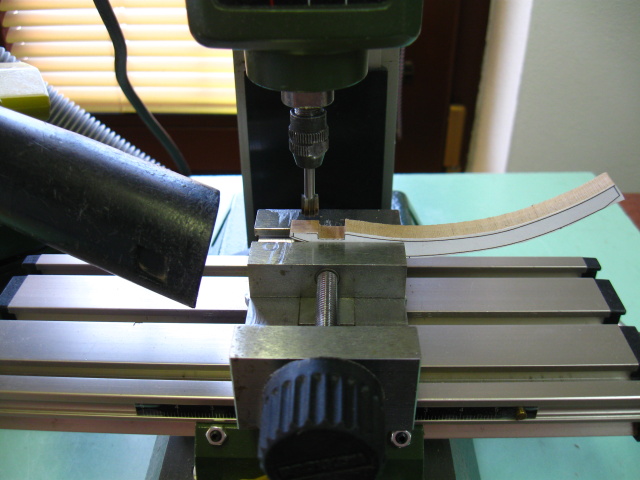

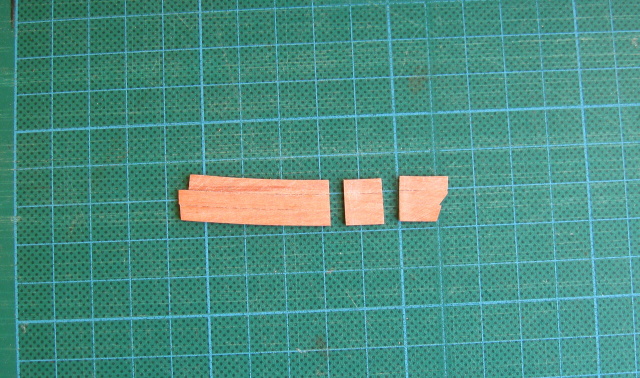

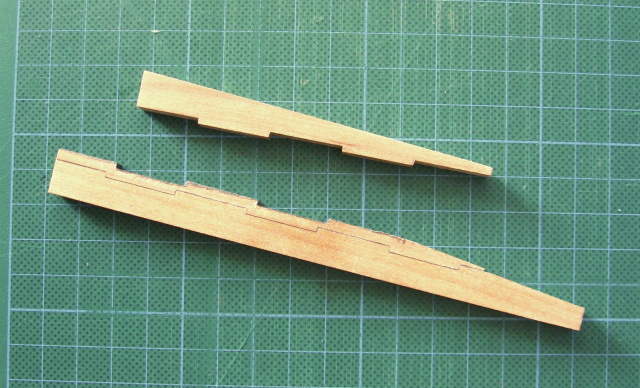

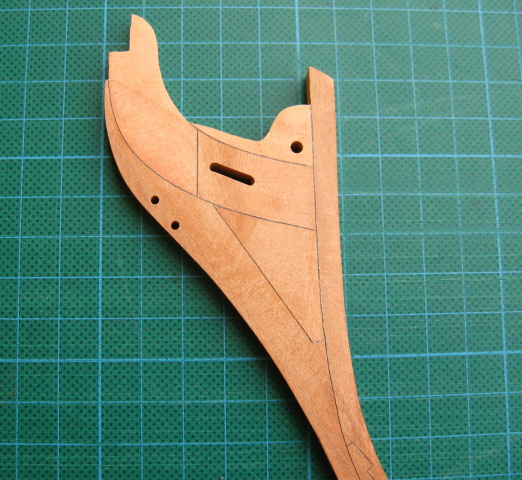

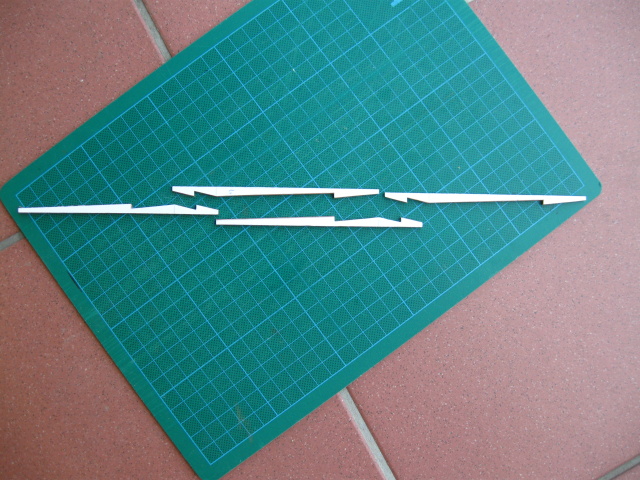

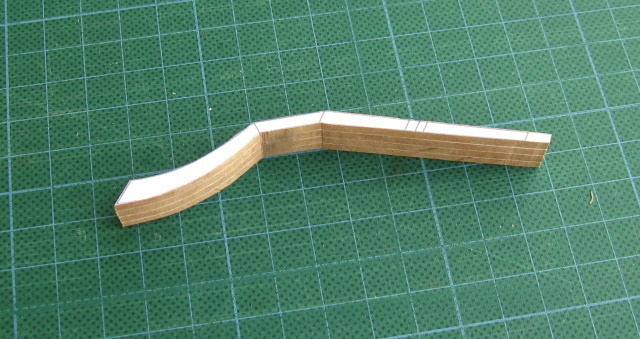

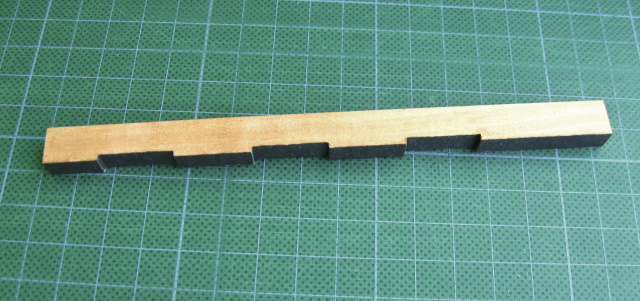

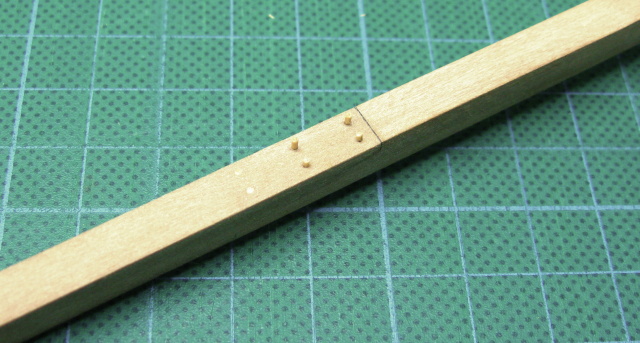

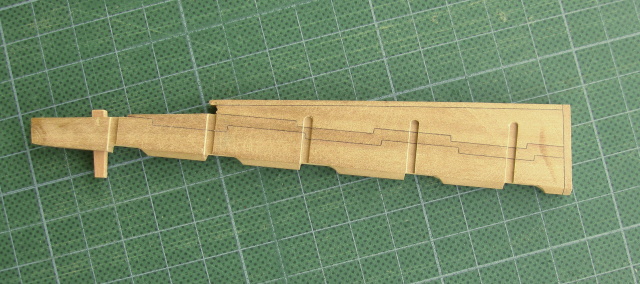

Pokračuji výrobou vnějšího kýlu. Ten je zhotoven z jednotlivých dílů sesazených a slepených dohromady. Sice to ve finálu asi nebude moc vidět (obzvláště pokud bude vrchní část kýlu natřena černě), ale alespoň jsem si to odzkoušel - a hlavně mě to bavilo .

[petr hájek]

je to nádhera ....ještě by to chtělo návod na to jak se dá při modelaření udržet takový pořádek na pracovišti.....

[marsalv]

je to nádhera ....ještě by to chtělo návod na to jak se dá při modelaření udržet takový pořádek na pracovišti.....

Není to tak složité, stačí jen vysávat, vysávat a vysávat .

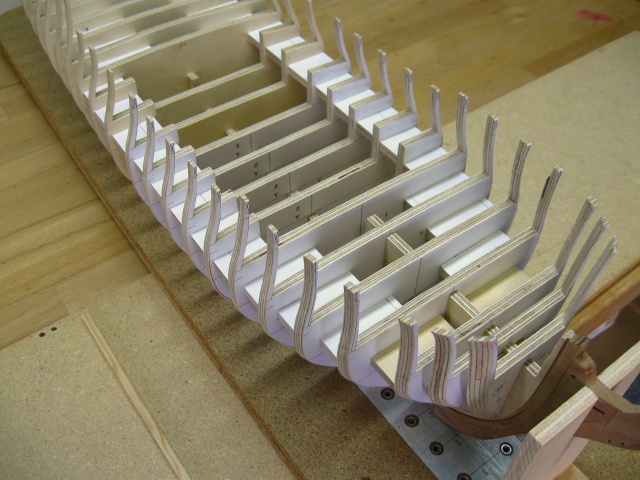

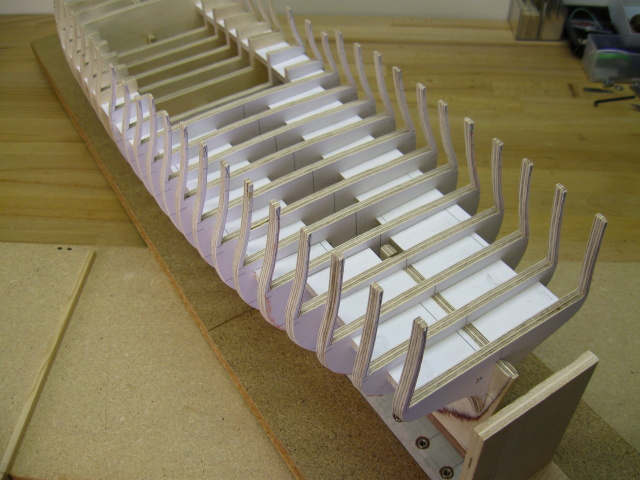

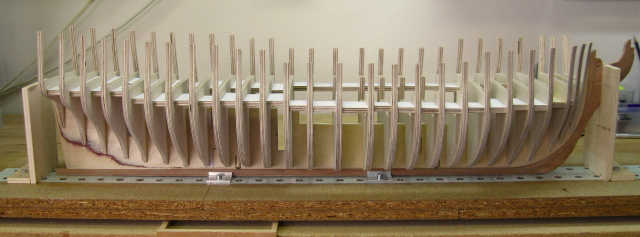

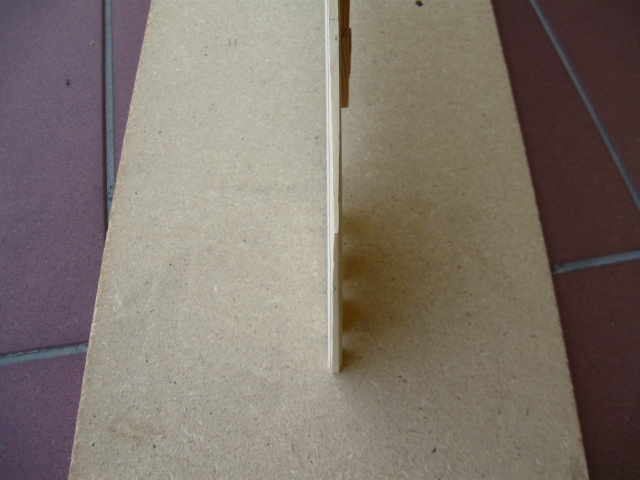

Dokončeno nalepení žeber na kýl.

[petr hájek]

je to nádhera ....ještě by to chtělo návod na to jak se dá při modelaření udržet takový pořádek na pracovišti.....

Není to tak složité, stačí jen vysávat, vysávat a vysávat .
Dokončeno nalepení žeber na kýl.

jj ....posledně jsem vysával vysával a vysával a pámbu ví proč pak prasknul pytlík......takže co jsem navysával a navysával a navysával během zhruba 10 vteřin do vypnutí luxu zneprůhlednilo dílenské ovzduší s následným ussazením na všem vdosahu a nutno říci že byly otevřené dveře jak do kuchyně tak průběžné do obejváku........

[Pepa Darvaš]

Eh pořádek je pro blbce, inteligent ovládá chaos.( je to legrace, tak aby si to někdo nevzal na sebe)

[petr hájek]

¨pravda , pravda ...... sranda musí bejt , kdyby tátu věšeli......

[marsalv]

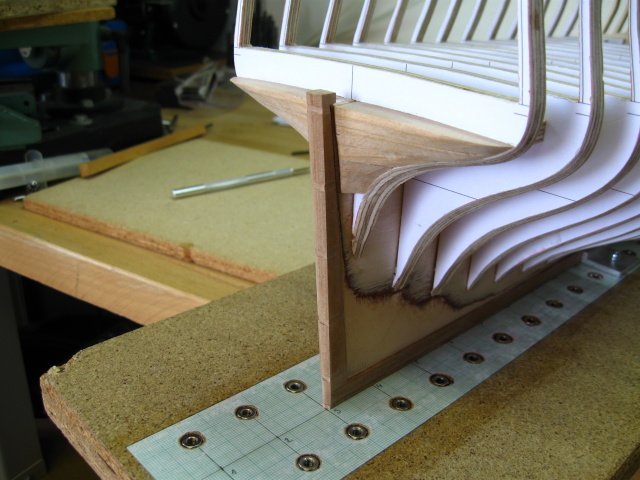

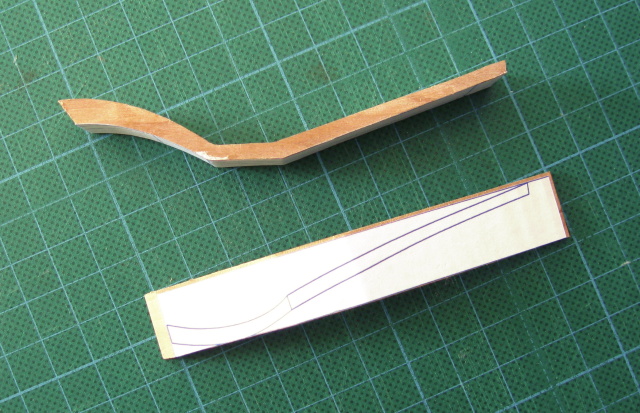

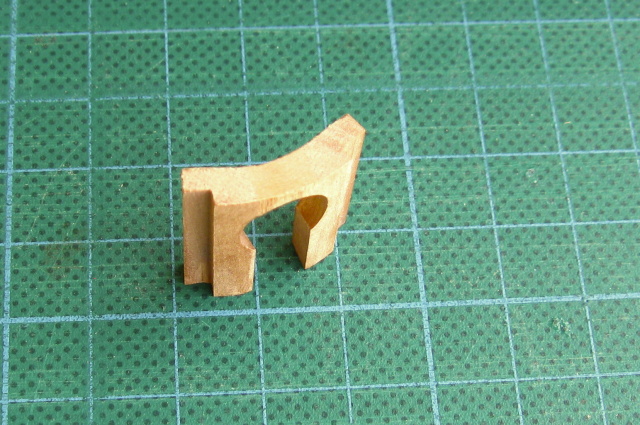

Dokončeno zpevnění horních částí žeber, výroba částí zádi a zadního vazu.

[darco2]

Aj tak nechapem ako dokazes drzat taku cistotu, ci uz stavby alebo priestoru.. .-)

Ja chodim radsej svoje fotky robit von do zahrady...

[marsalv]

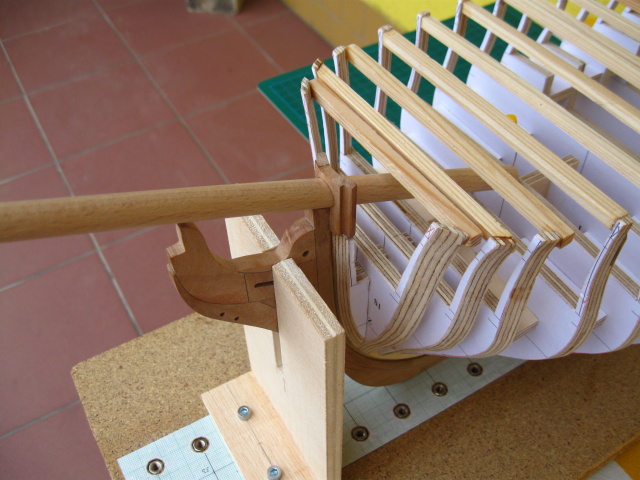

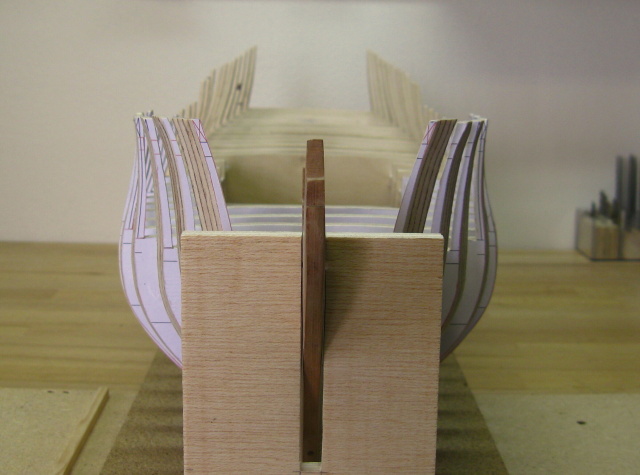

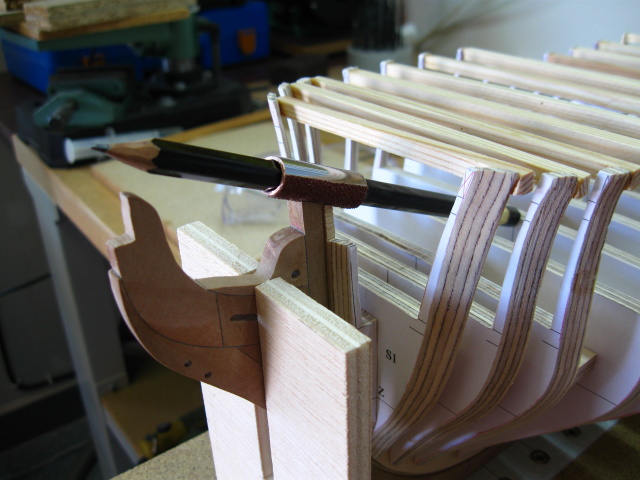

Úprava přední části kostry - uchycení čelenu.

[marsalv]

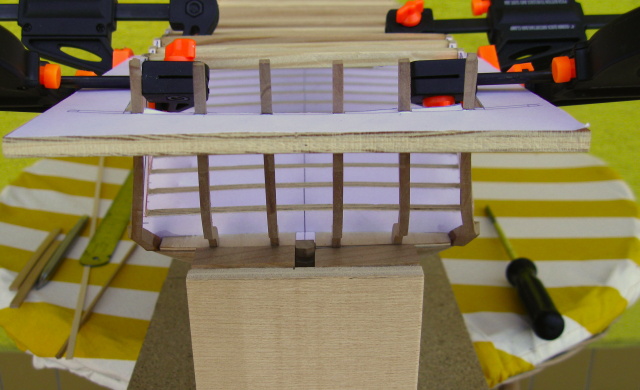

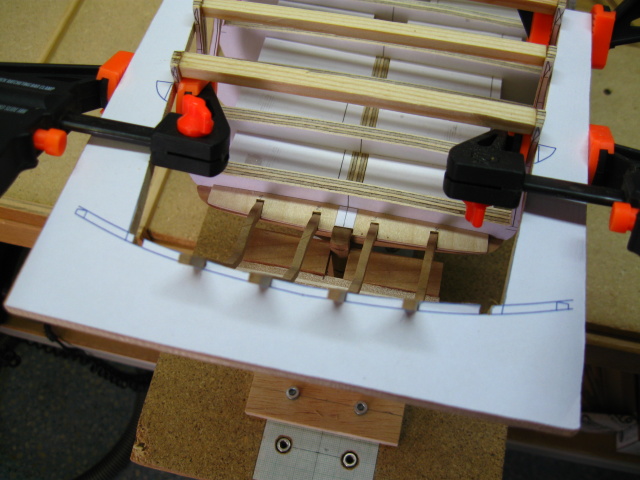

Úprava zadní část - přilepení záďových žeber.

[marsalv]

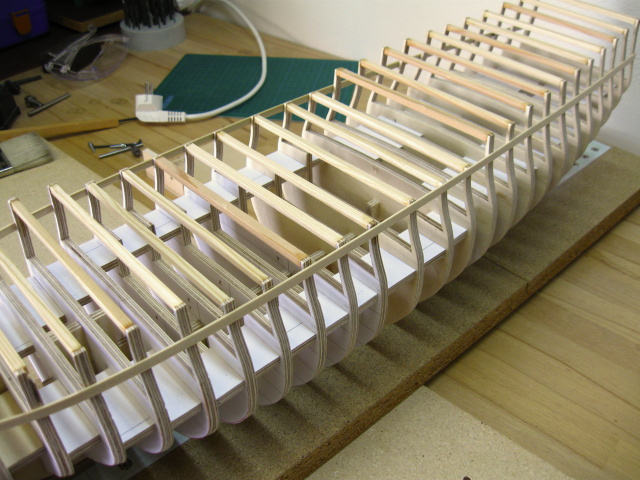

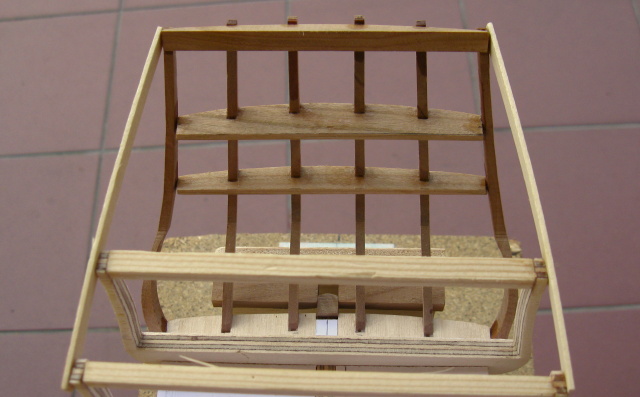

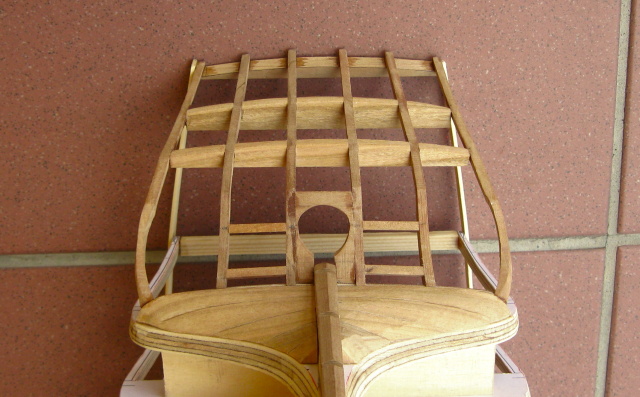

Doplnil jsem příčné výztuhy, které slouží jako vymezení pro okna, horní navíc jako palubník pro záďovou palubu, pomocné rámečky pro zadní střílny "helm port".

[petr hájek]

člověče ty bys to mohl nabízet jako polostavebnici.....fotonávod by byl přiložen.... nádhera

[watson220]

Naozaj krásna práca, radosť pozerat.

[marsalv]

Naozaj krásna práca, radosť pozerat.

Díky za kompliment .

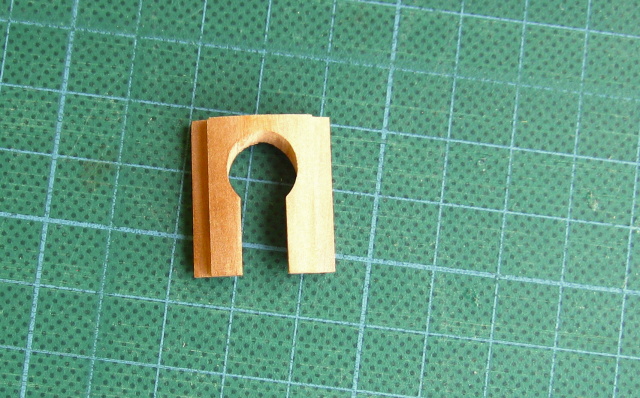

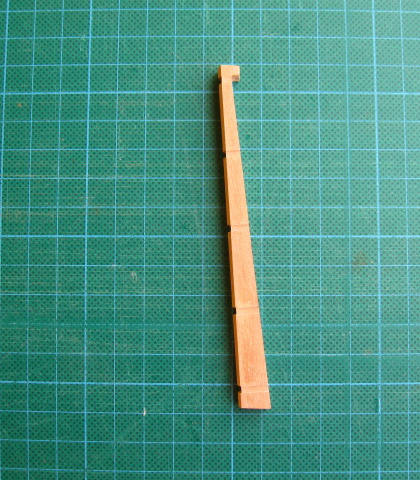

Dokončeno kormidlo, kování bude doděláno později.

[marsalv]

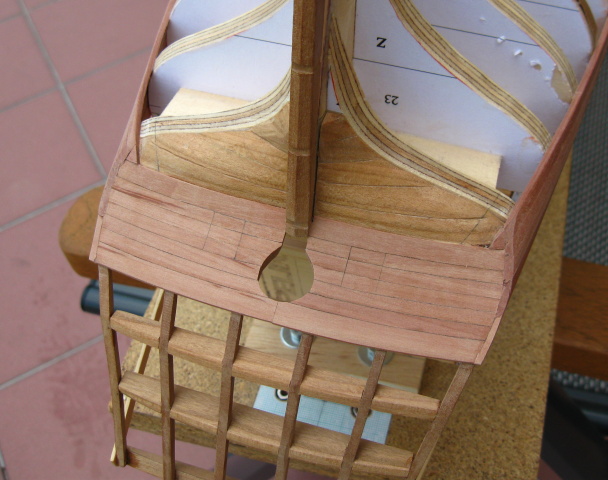

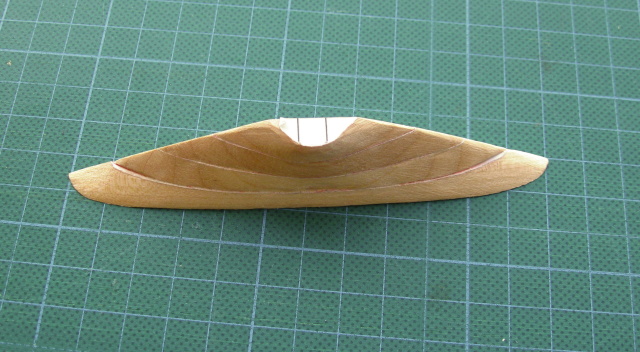

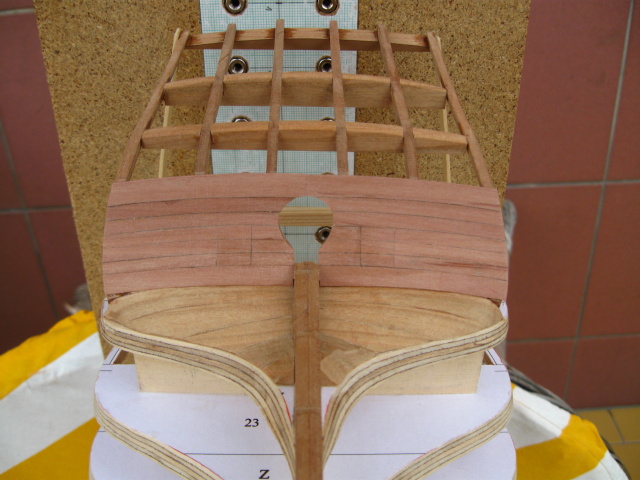

Zahájeny práce na plaňkování trupu - jako první spodní část "zrcadla" - lower counter.

[marsalv]

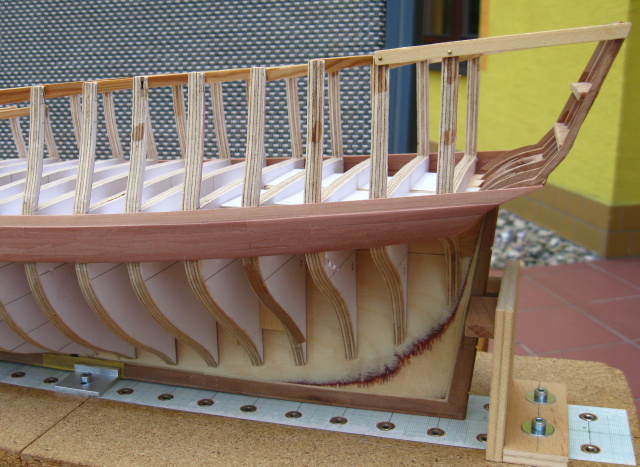

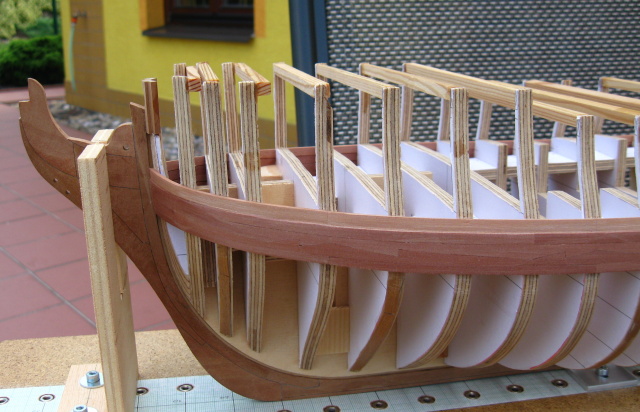

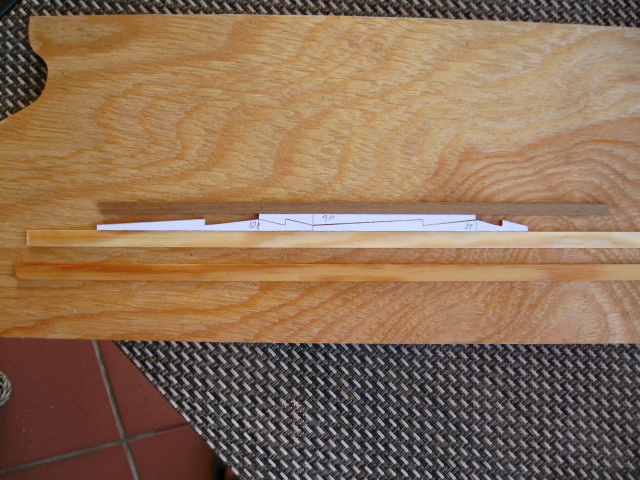

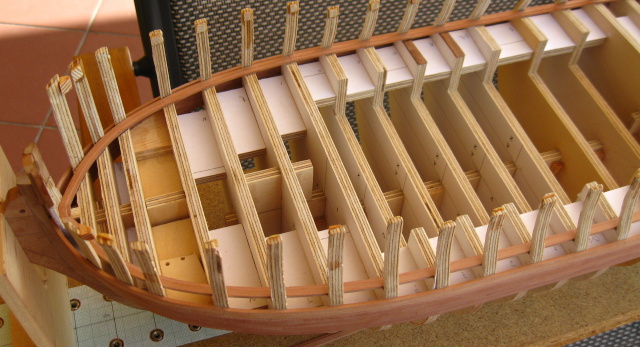

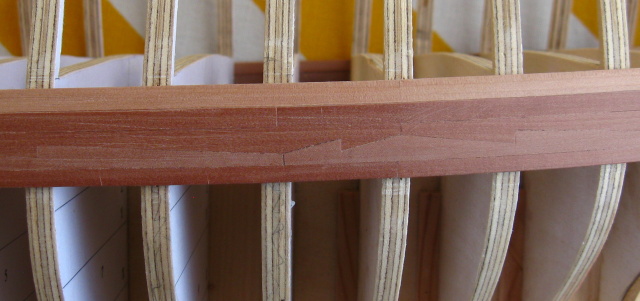

Dokončeny wales.

[TomHlach]

Obdivuji Vás a zároveň nechápu, jak lze udělat něco tak čistě. Někdy mám pocit že to skládáte na sucho bez lepidla.

[marsalv]

Obdivuji Vás a zároveň nechápu, jak lze udělat něco tak čistě. Někdy mám pocit že to skládáte na sucho bez lepidla.

Díky za uznání .

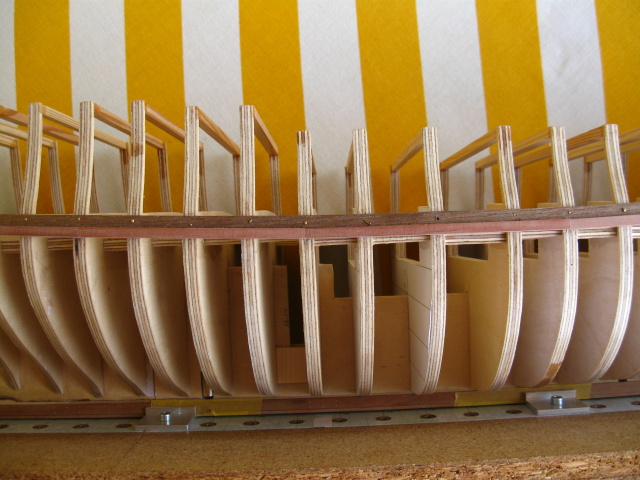

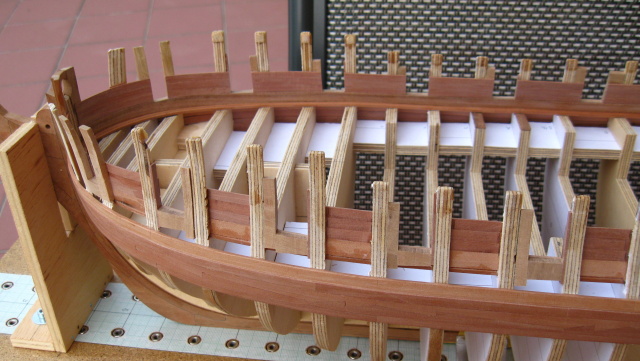

Začal jsem pracovat na vnitřním plaňkování, zatím tedy "waterways" a lišty pod a mezi střílnami.

[Pepa Darvaš]

Dám ti také otázku. Zřejmě to bude pod sklem, ale stejně dřevo bude pracovat, nějak to impregnuješ? Nejdřív maluješ asi na PC a v čem, nebo jedeš podle plánku? Ten se ti zdál nedokonalý.

[marsalv]

Dřevo nijak neimpregnuji (pokud za impregnaci nepovažuješ obvyklou povrchovou úpravu). Použité dřevo je dostatečně vyschlé a model bude v místnosti pod sklem, kde nejsou přílišné výkyvy teploty a vlhkosti. Tak to snad bude v pohodě. Při stavbě vycházím z plánů publikovaných v knize Anatomy of the ship, které si podle potřeby upravuji v programu TurboCad. Díky přetisku plánu v knize jsou tam samozřejmě nepřesnosti, ale hlavně mám v počítači možnost si jednotlivé díly upravit podle skutečnosti. Teď jsem si např. upravoval výkres na palubu (zde jsou třeba nepřesně použité rovné plaňky), tak aby více odpovídal skutečnosti a aby mi přesně seděl do modelu. Usnadní to potom práci při vlastní realizaci paluby.

[Pepa Darvaš]

Díky, hezká a čistá práce.Připomíná mi to čínskou stavbu modelů i když se povídalo, že jeden model dělalo sto chlapů a jen jeden se s ní učil jezdit.
