La Real

[Admirál]

Během stavby H.M.S. Victory se mi dostali do rukou plány na krásnou španělskou galeru jež byla vlajkovou lodí Svaté ligy v bitvě u Lepanta 1571. Neodolal jsem a rozestavěl jsem ji. Teď když je Viktorka hotová, se ji snažím dokončit.

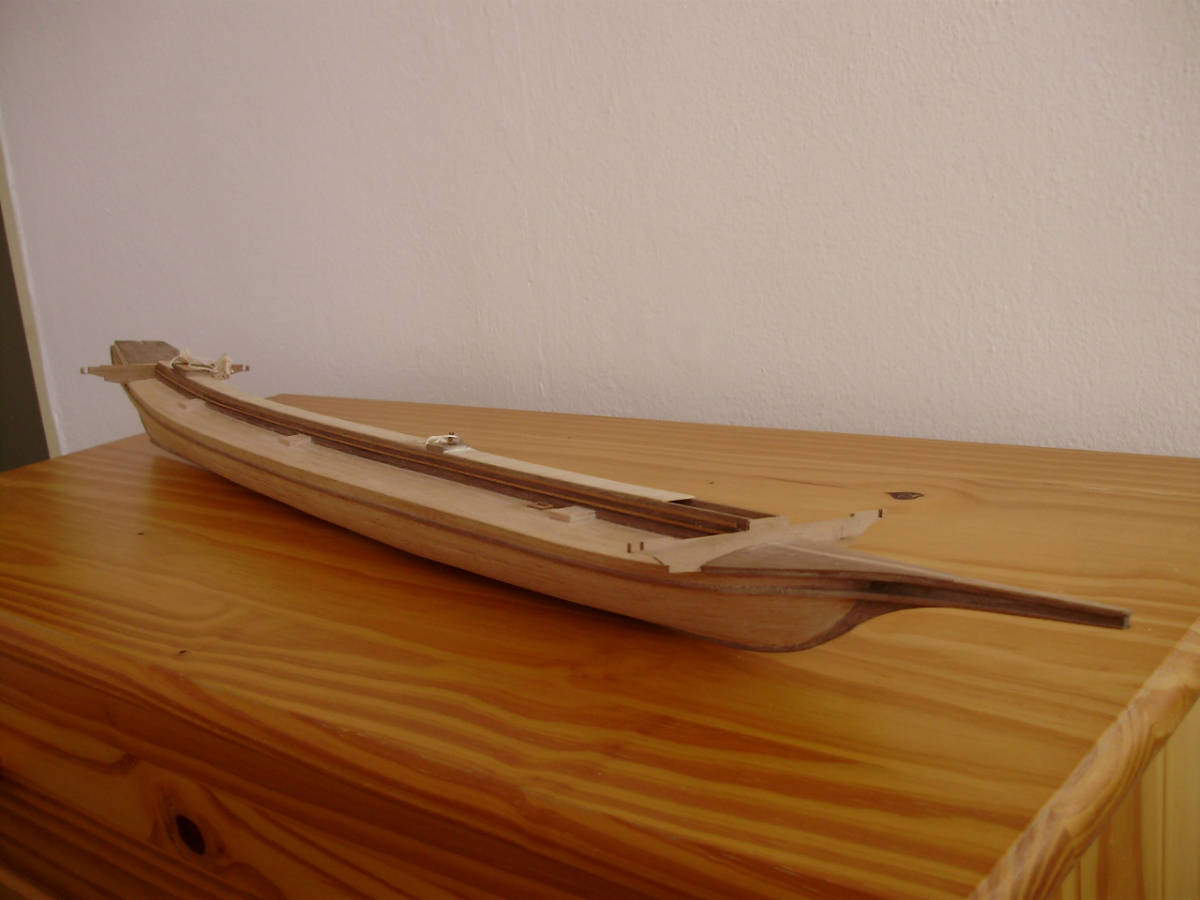

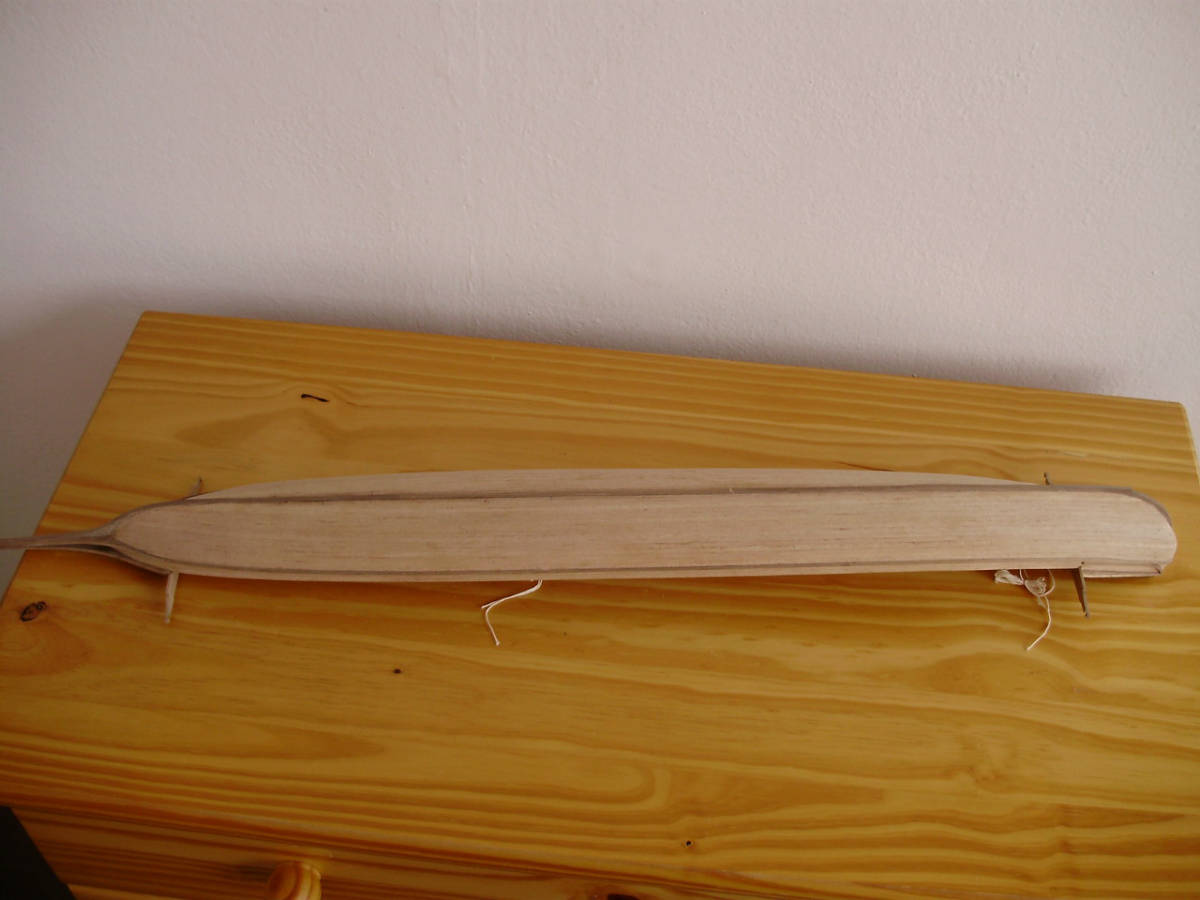

Tady je zahájení stavby trupu:

[Admirál]

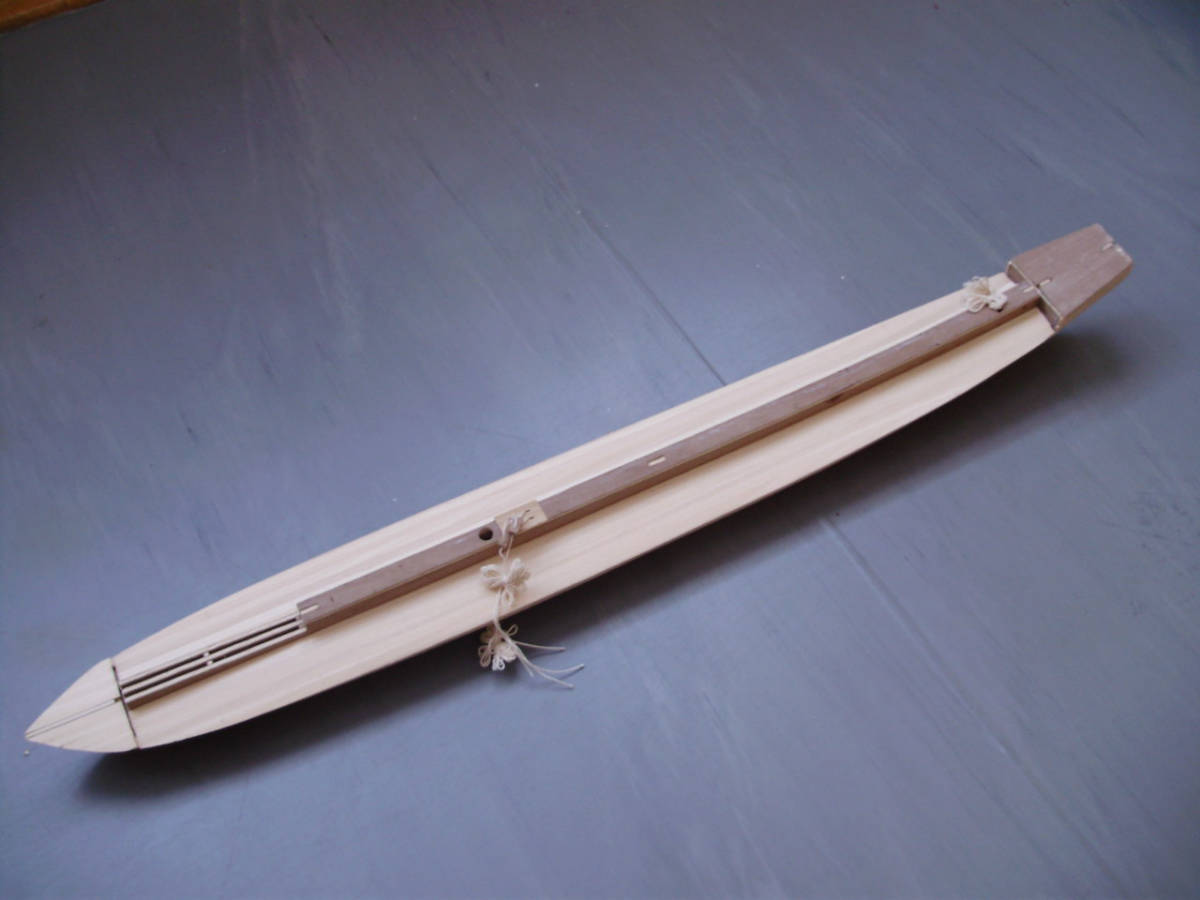

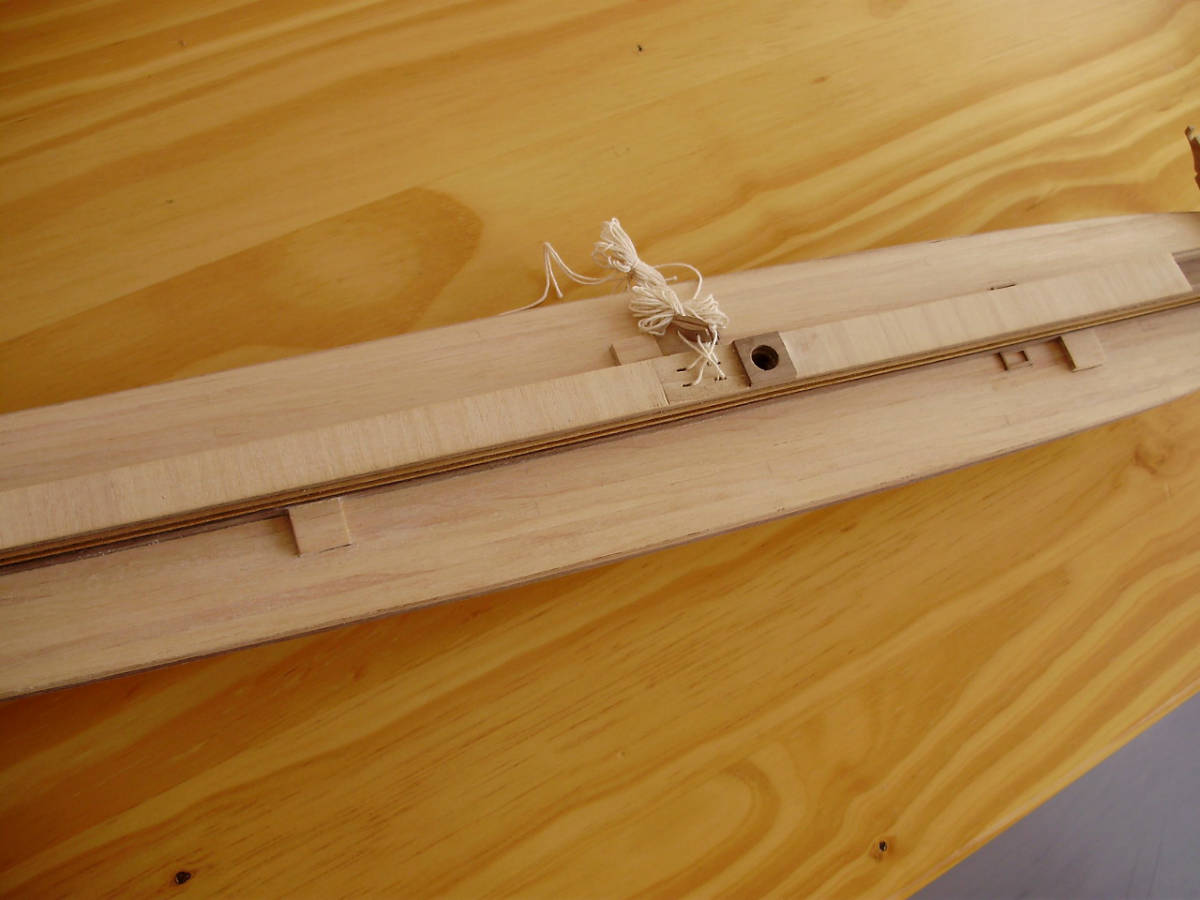

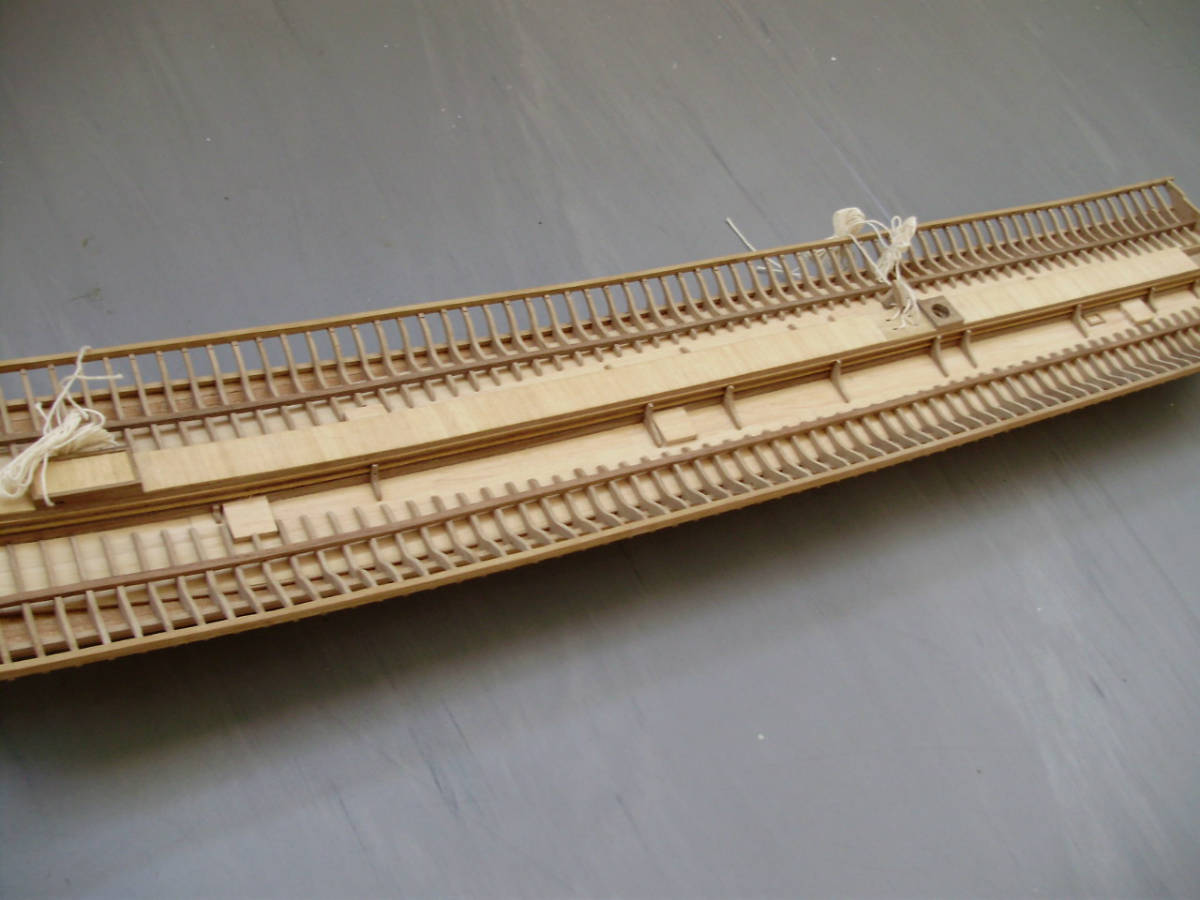

Opláňkování paluby:

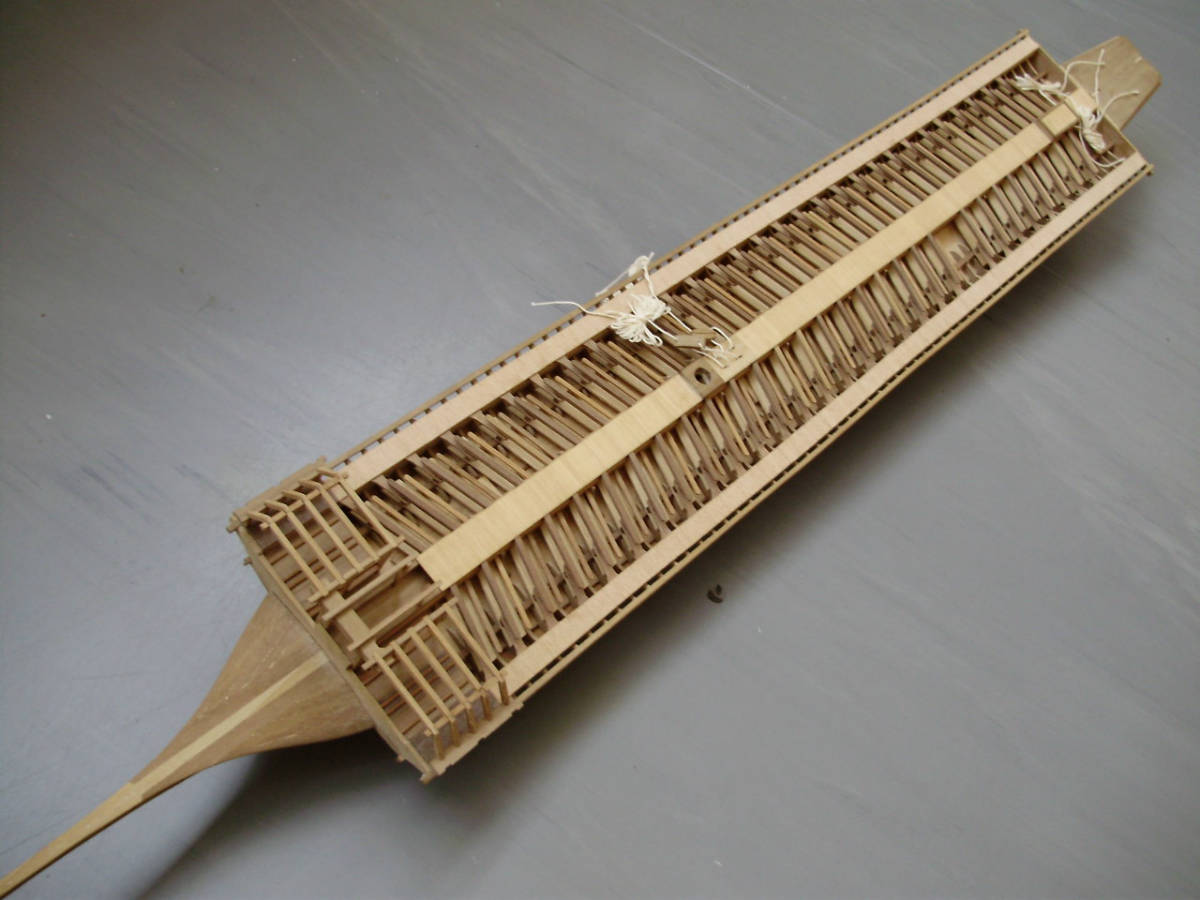

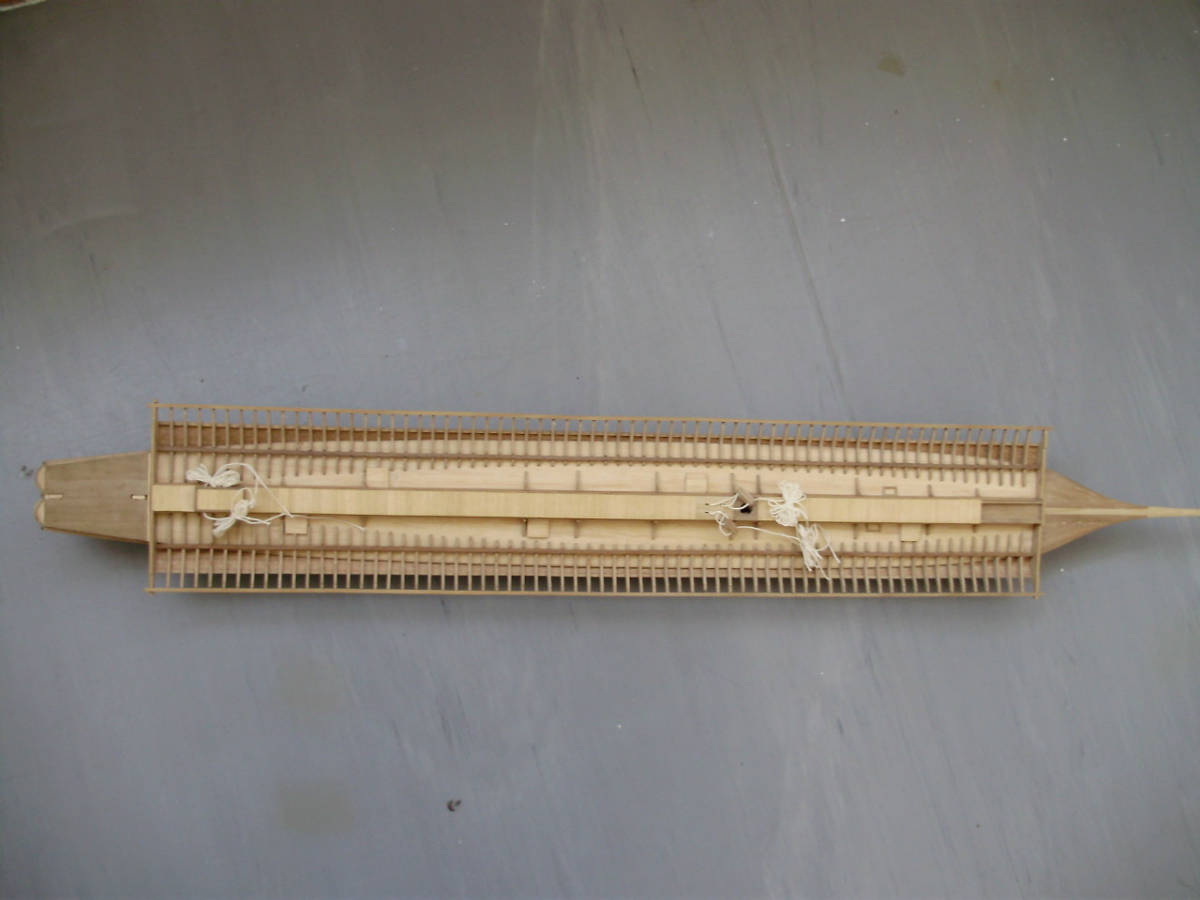

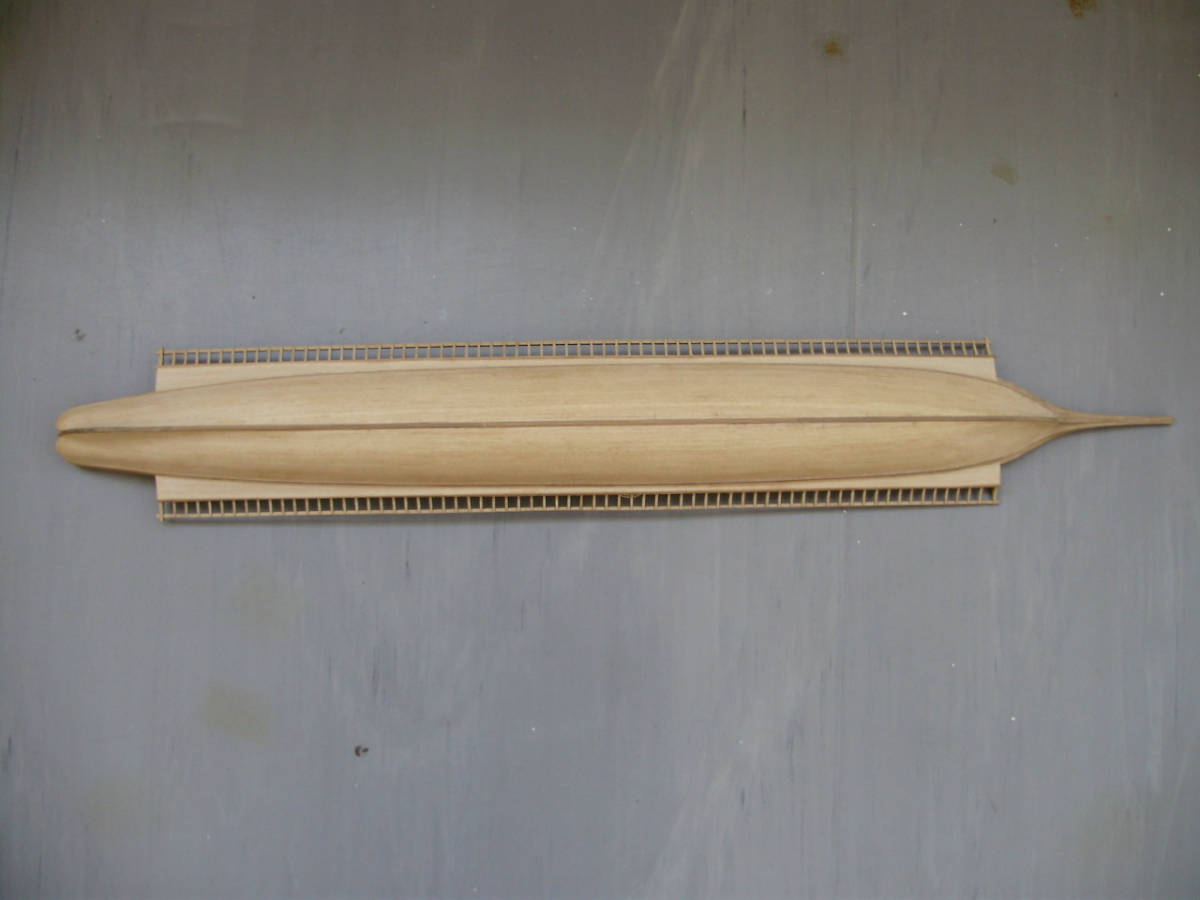

Přidání bočních žeber:

[Admirál]

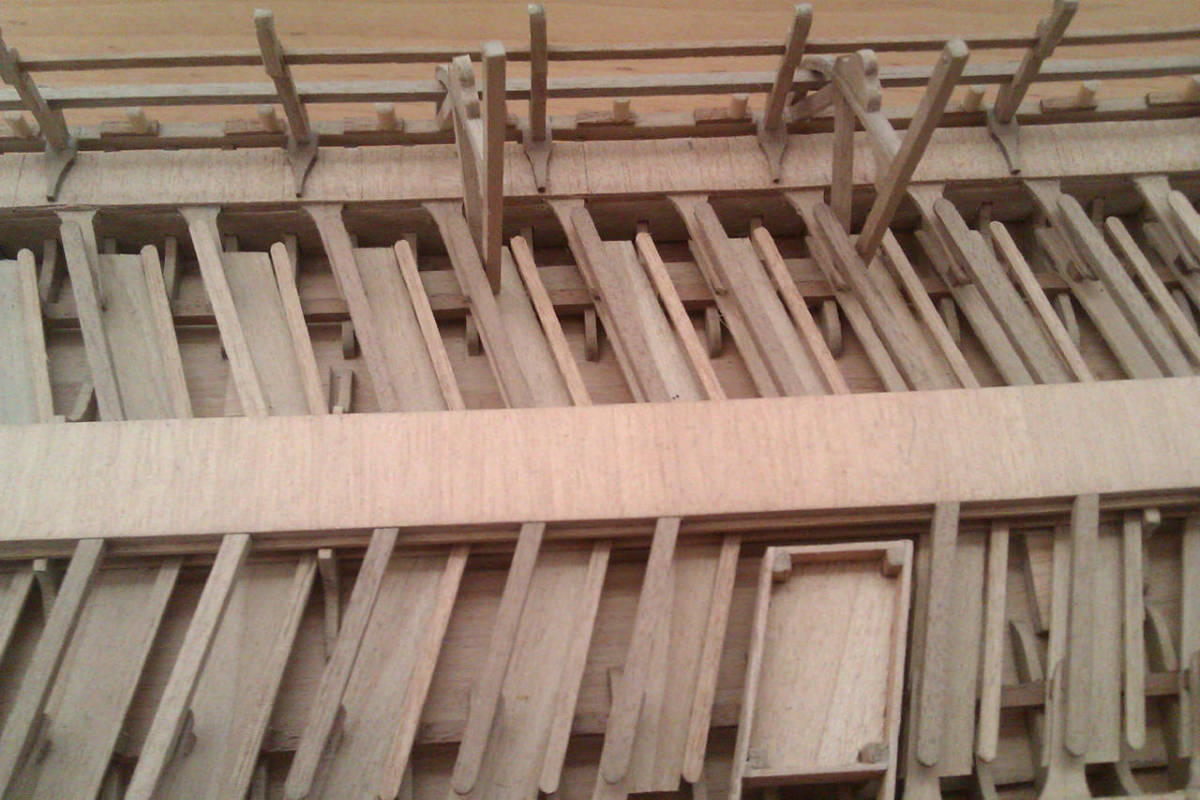

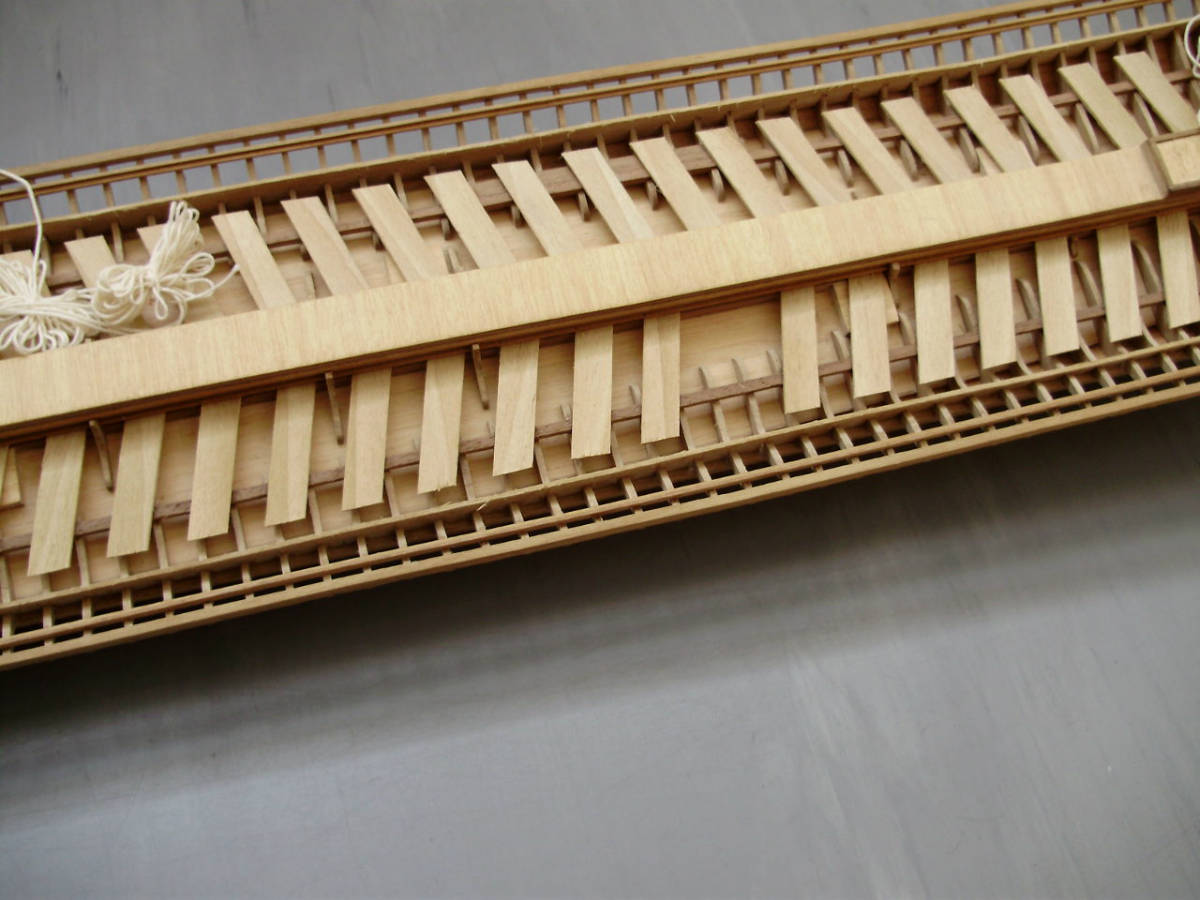

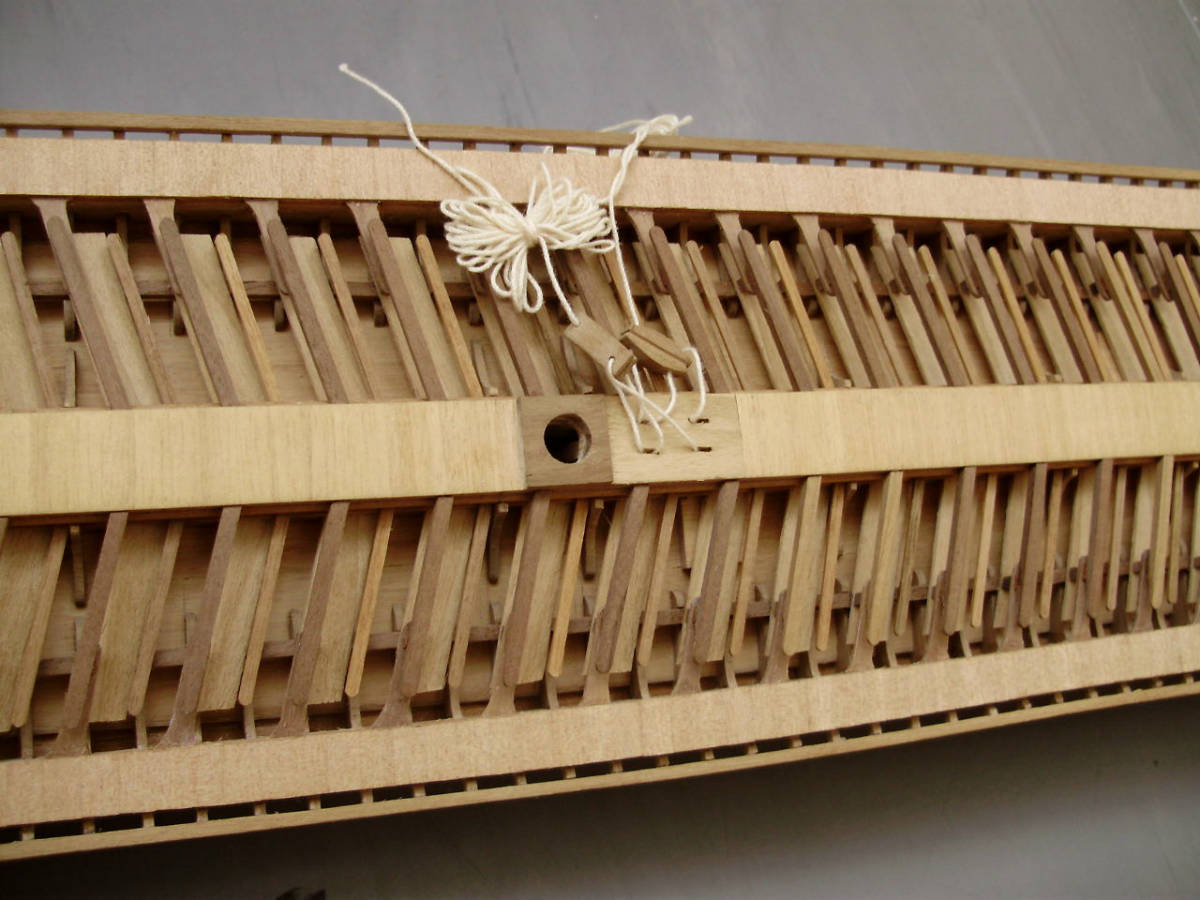

Zhotovení lavic pro veslaře:

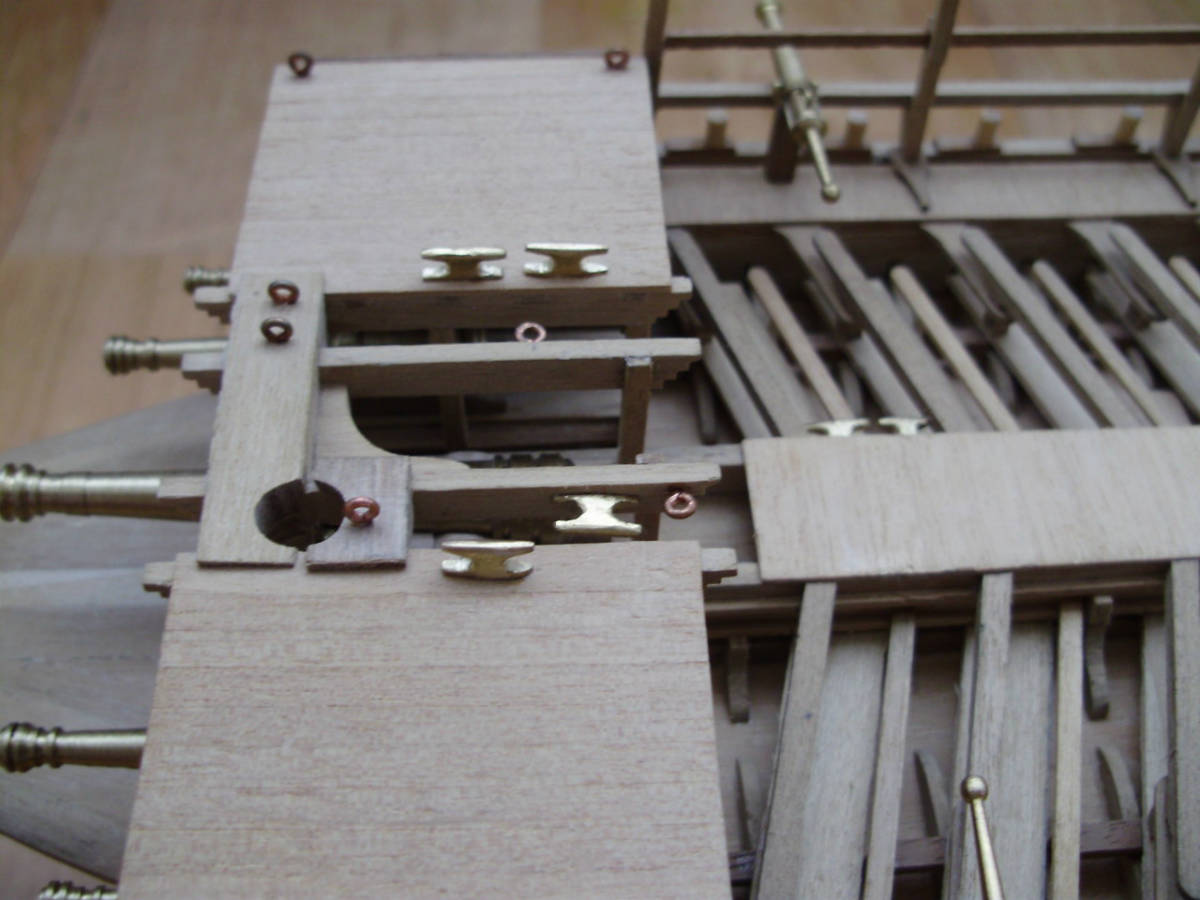

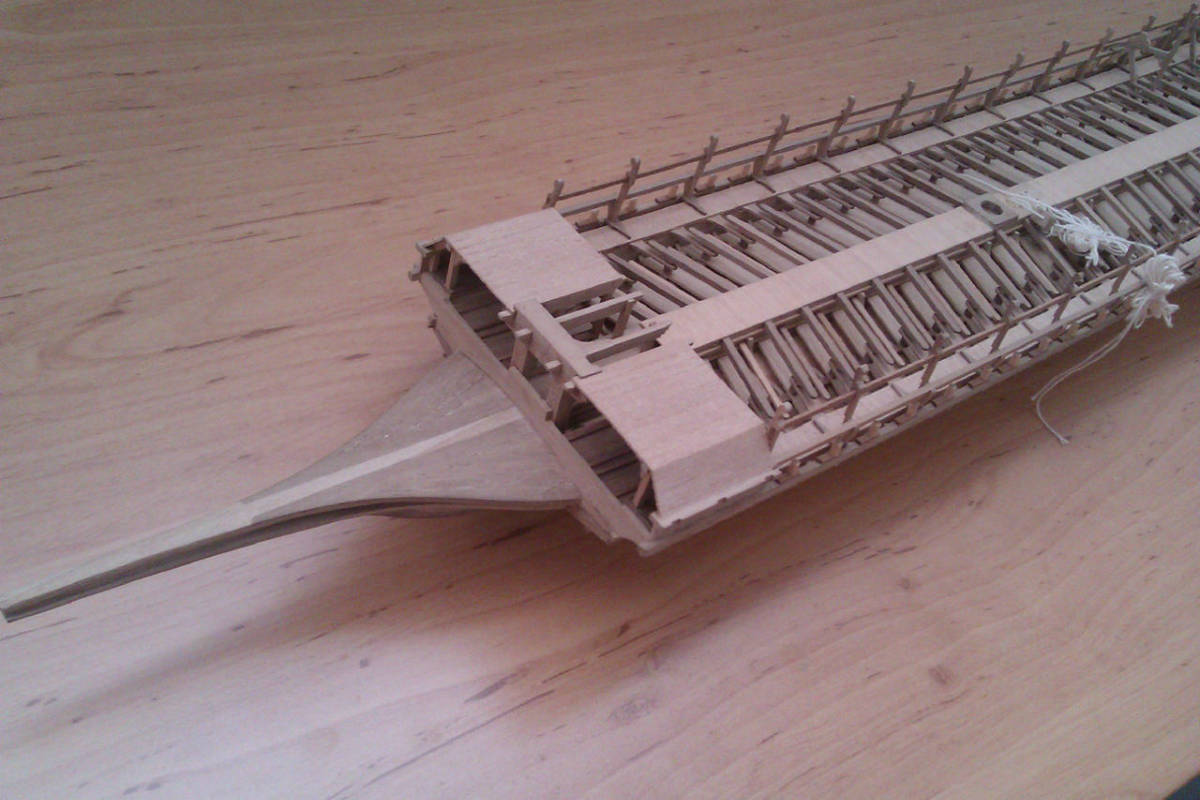

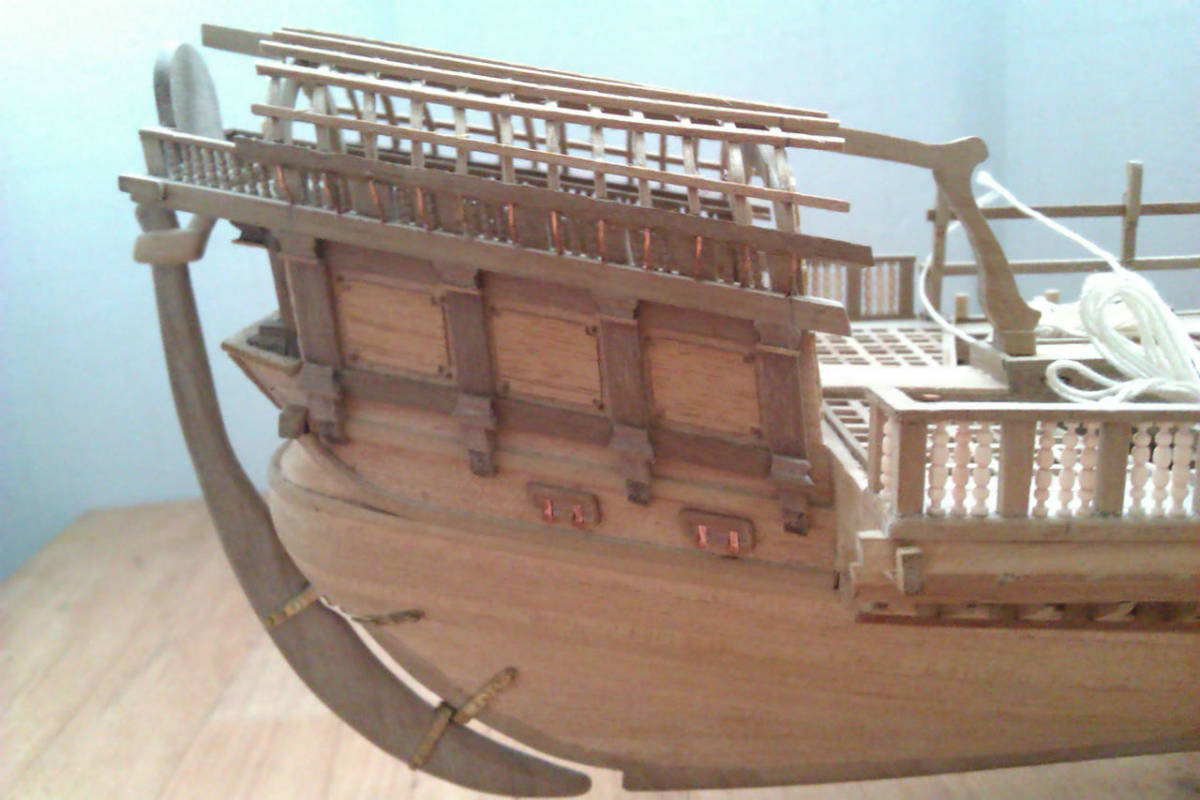

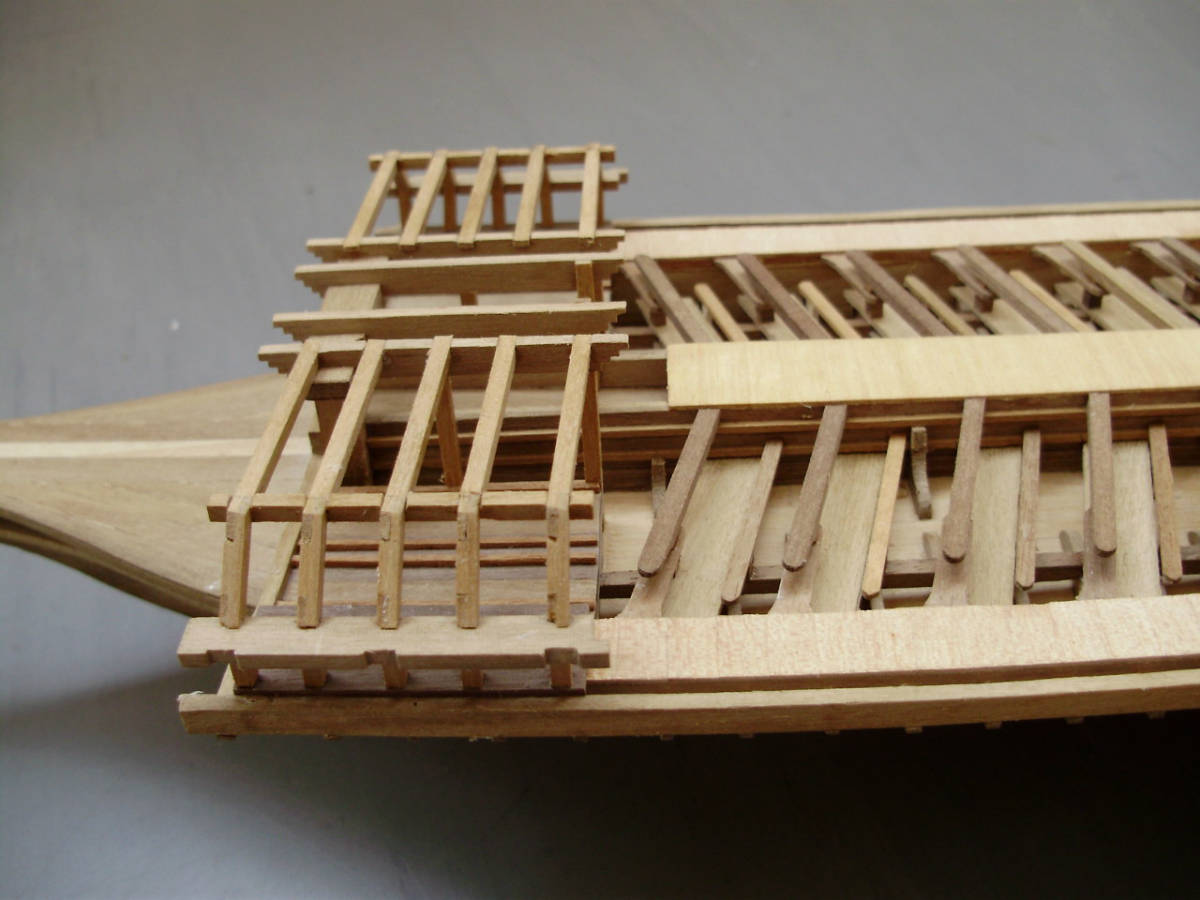

Zhotovení kryté přídě pro děla:

[Admirál]

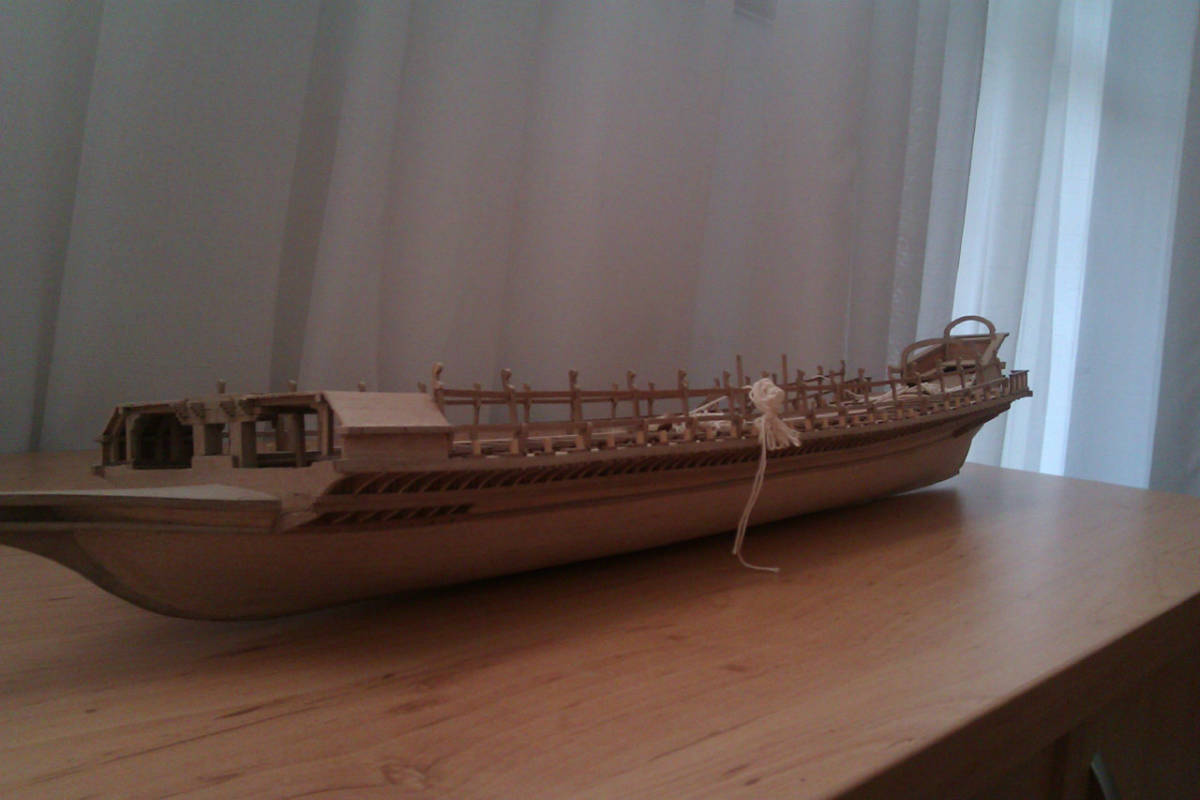

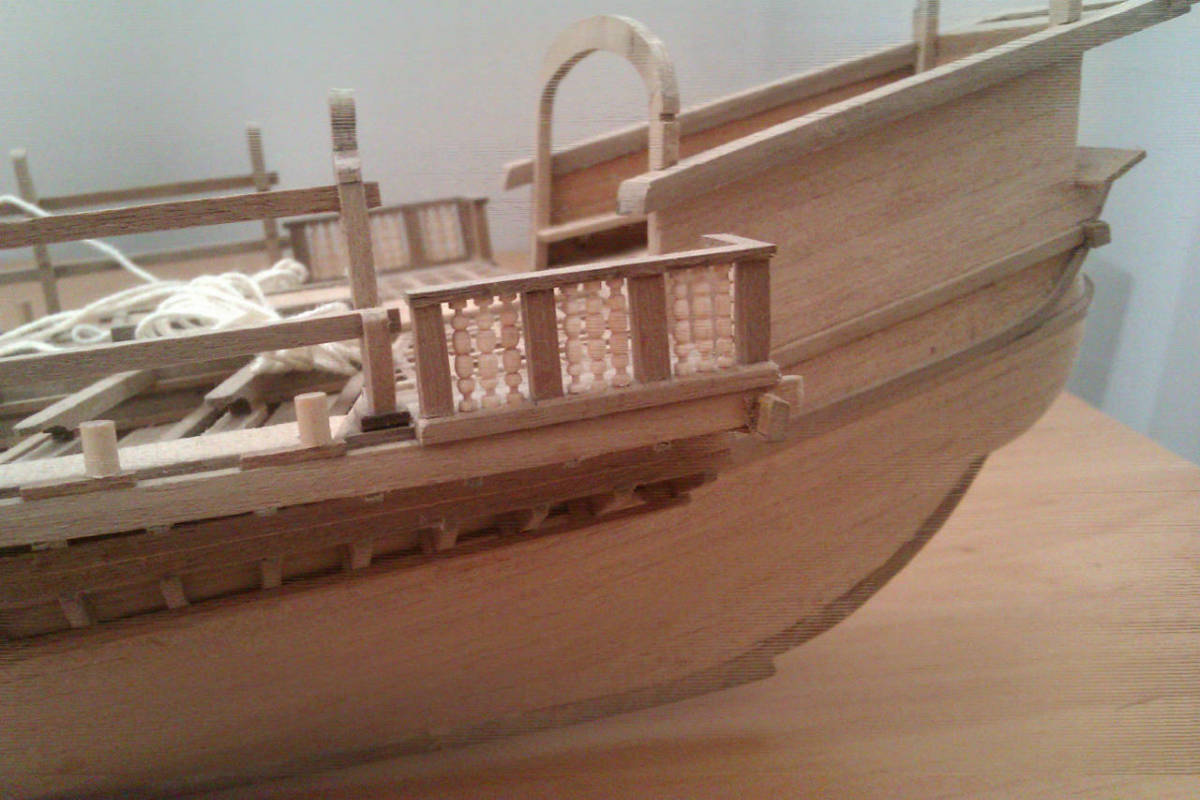

Zábradlí:

[marsalv]

Naprosto nádherná a čistá práce, těším se na další fotky z průběhu stavby .

[MC76]

Potvrzuji. Čistá, pěkná práce. Budu sledovat.

[Admirál]

Děkuji
Fotky dost zkreslují. Mám jen mikrovrtačku, lupínkovou pilku, skalpel a pár pilníku a na zpracování je to znát.
Tady jsou fotky ze stavby zadě.

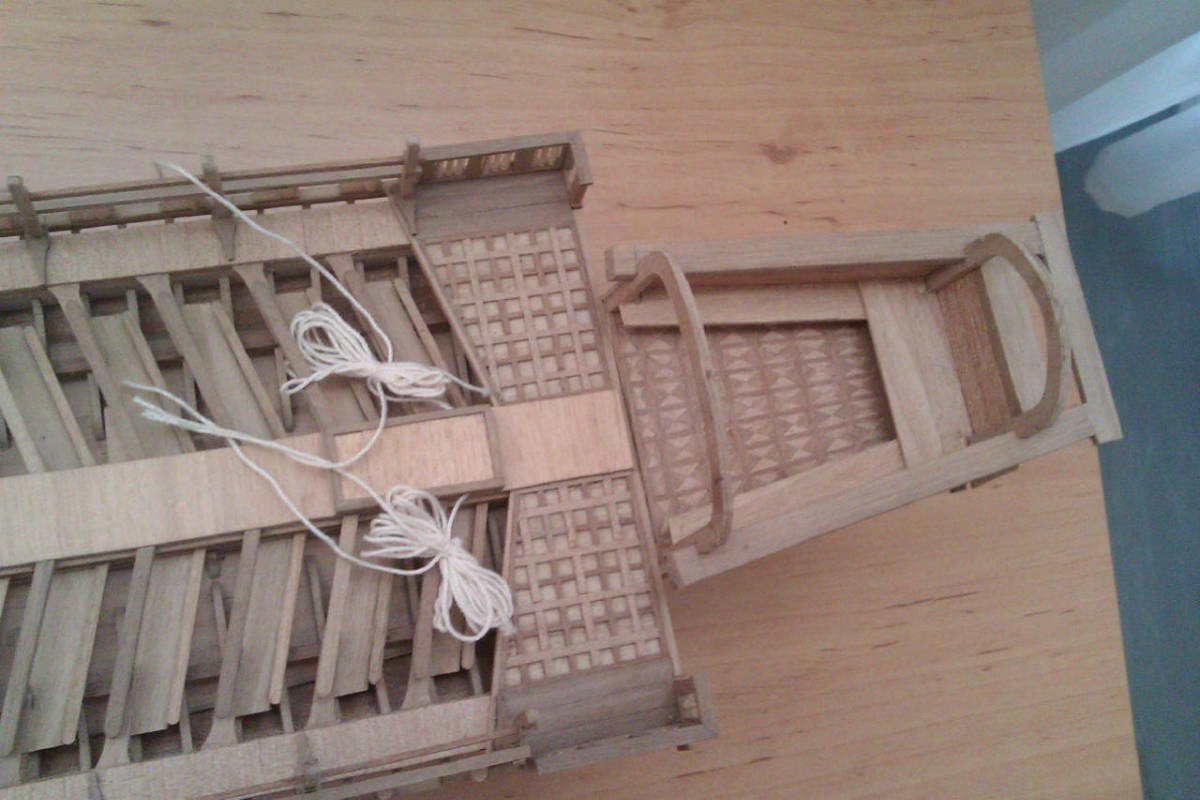

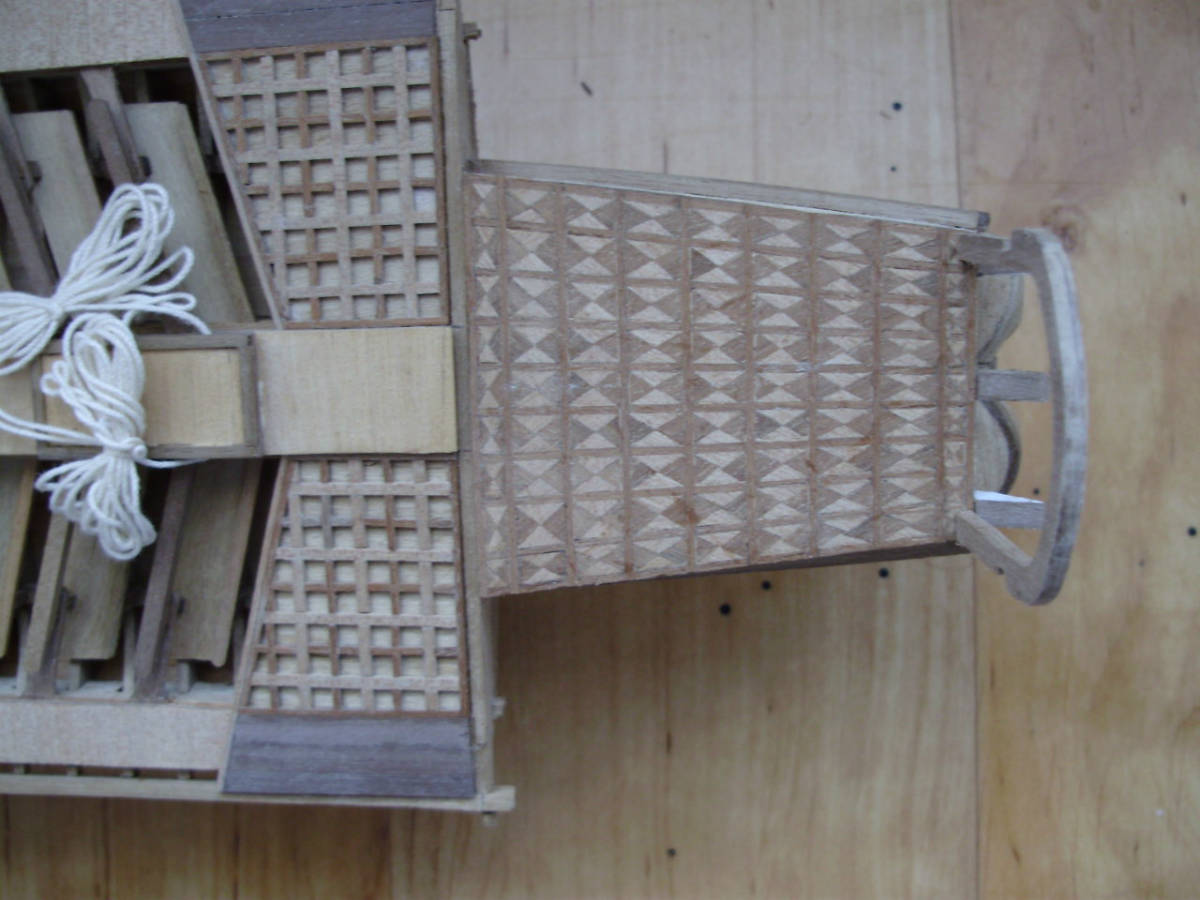

Podlaha:

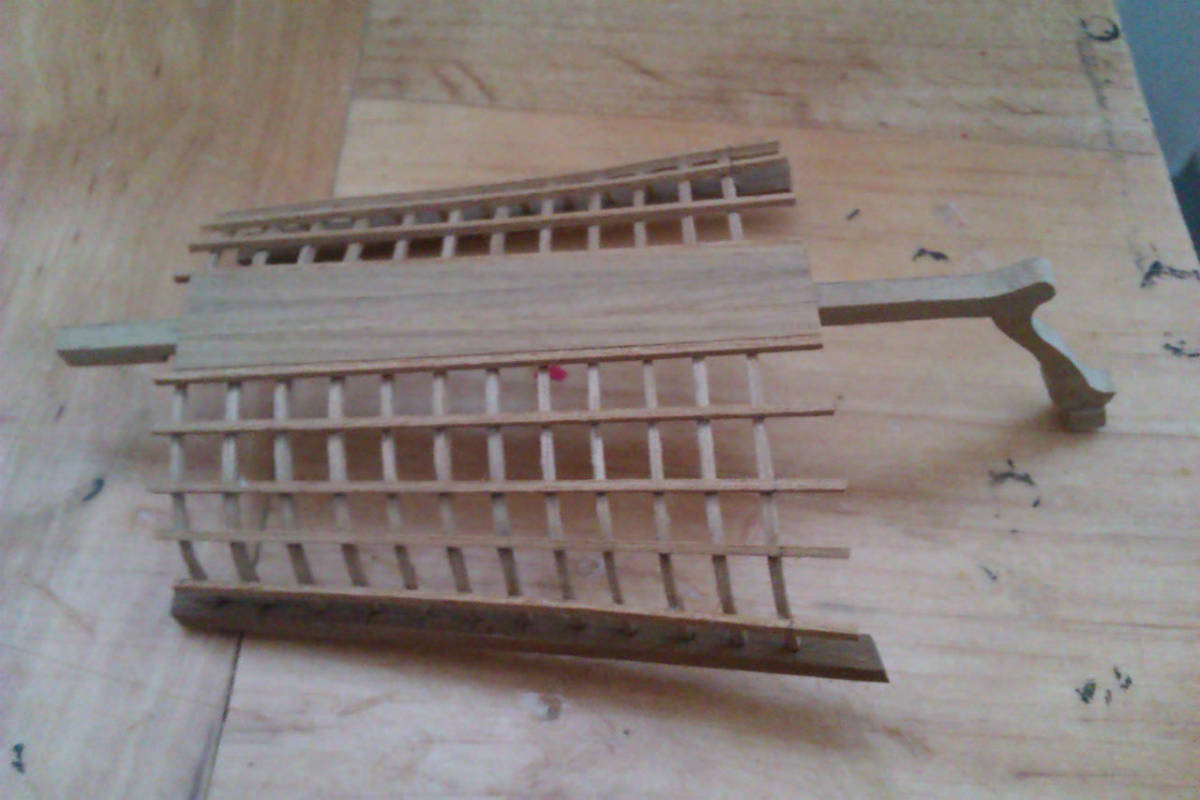

Boky:


Kormidlo:

Pergola:

Kompletní záď bez ozdob:

[Admirál]

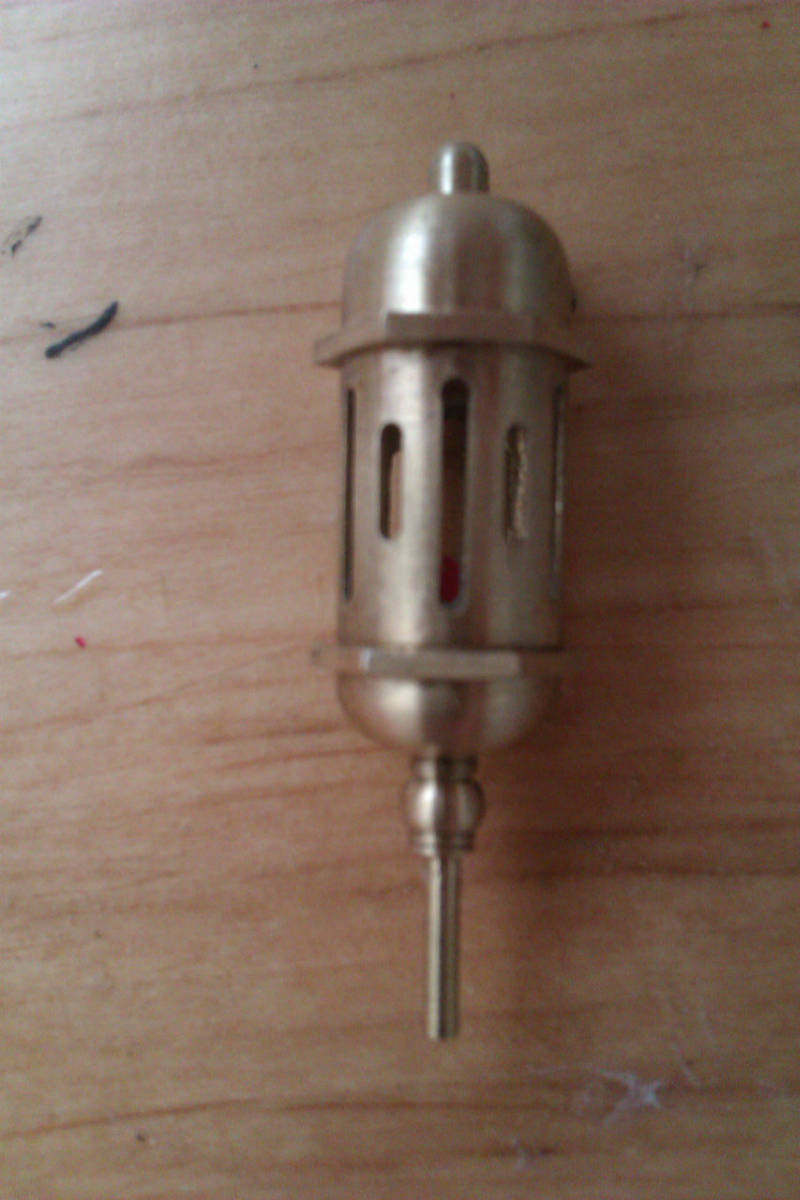

Výroba lamp:

[marsalv]

Mám jen mikrovrtačku, lupínkovou pilku, skalpel a pár pilníku a na zpracování je to znát.

Tím spíše - klobouk dolů.

[JanVar]

taky budu sledovat, vypadá to stejně jako loď od "marsalva"
fakt ste chlapi šikovný

[Admirál]

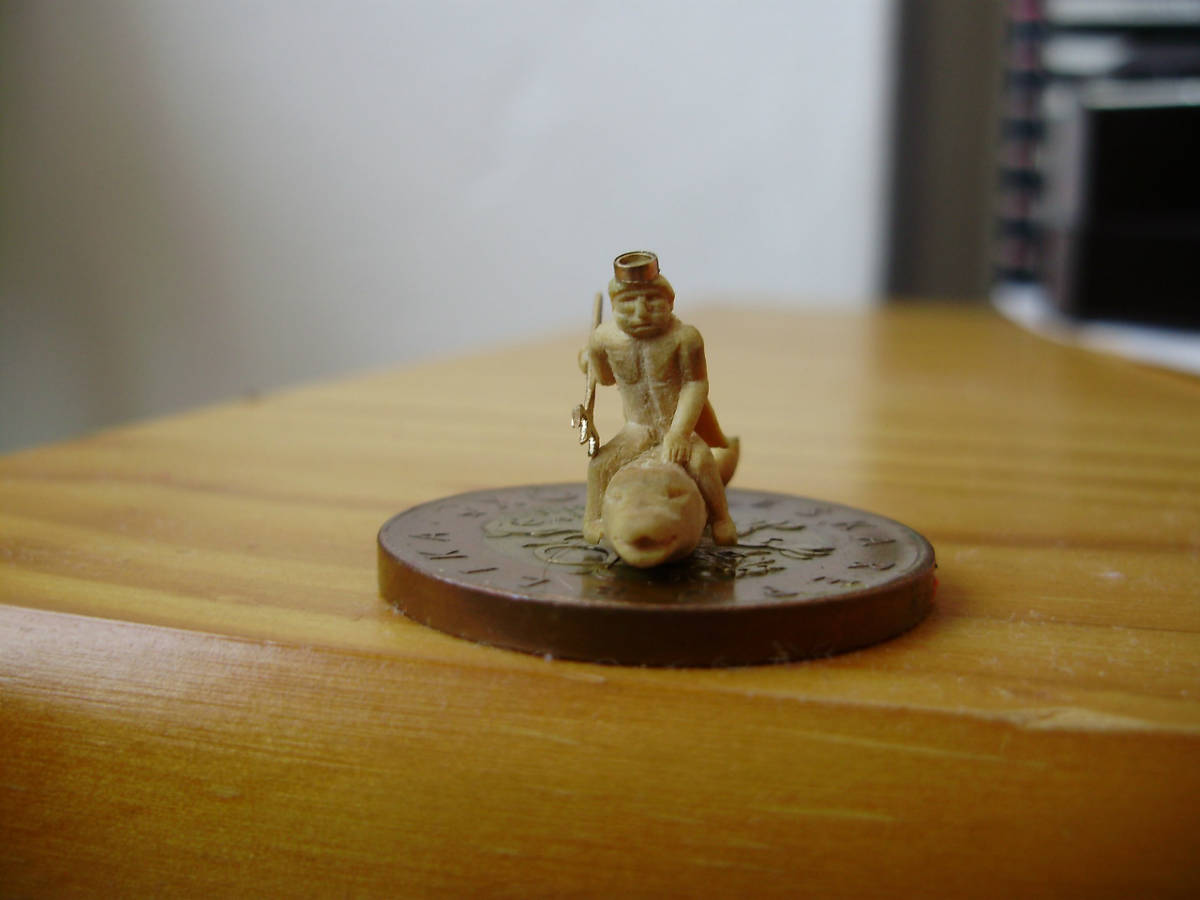

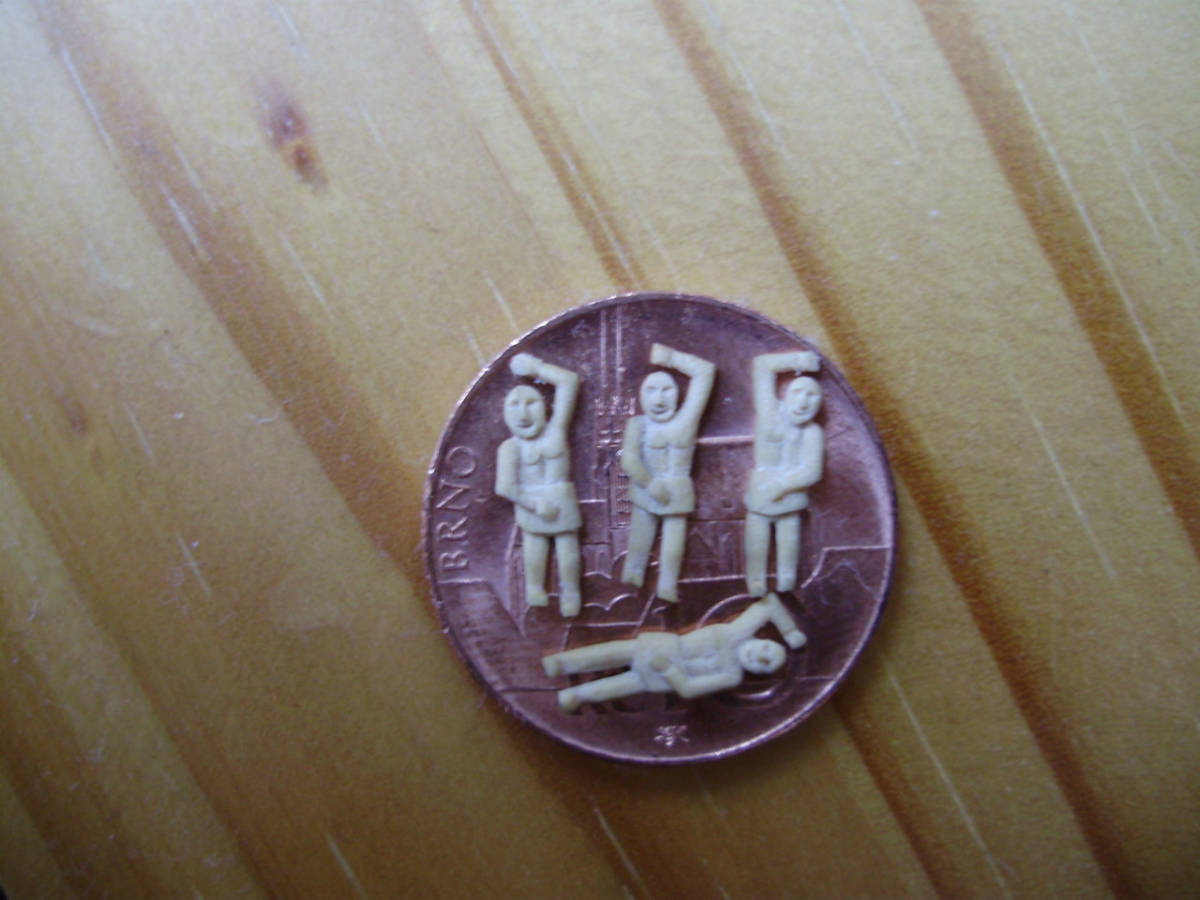

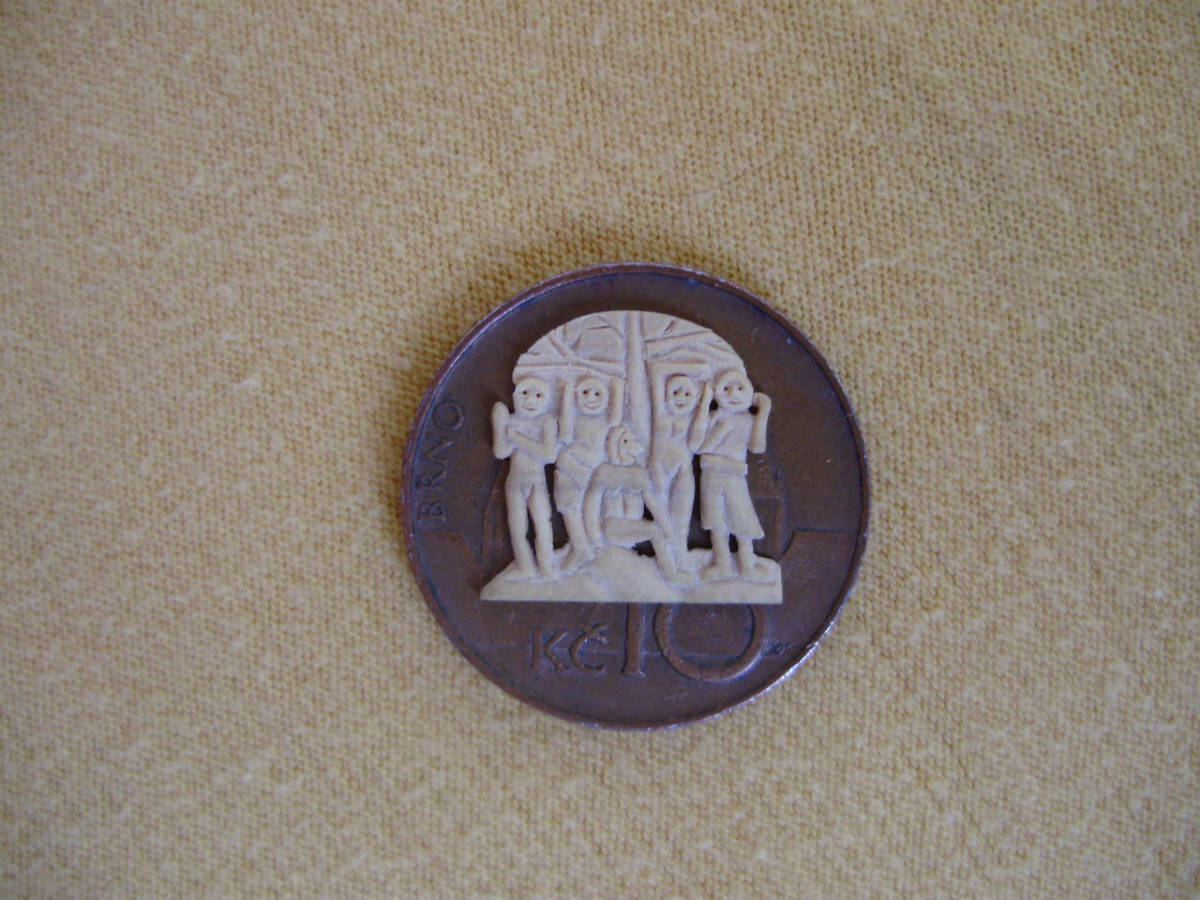

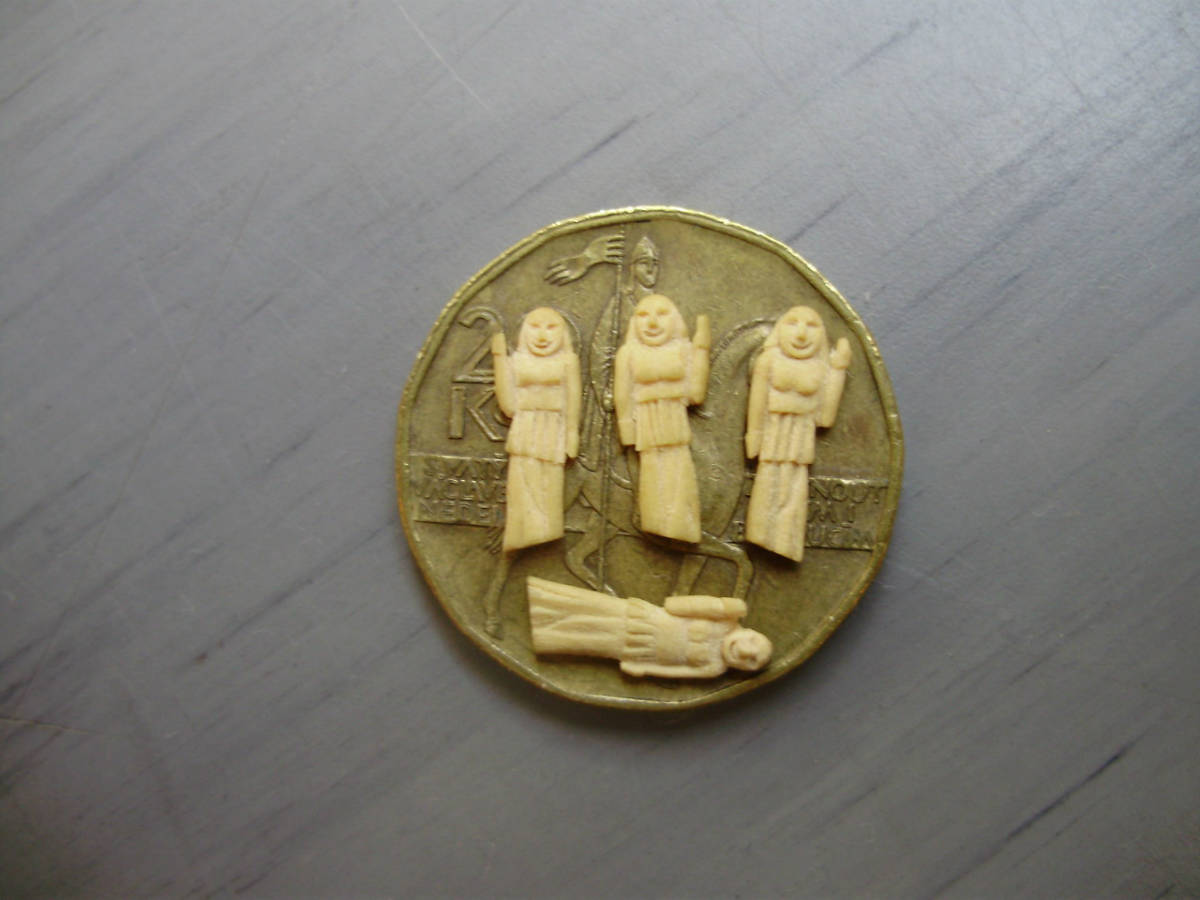

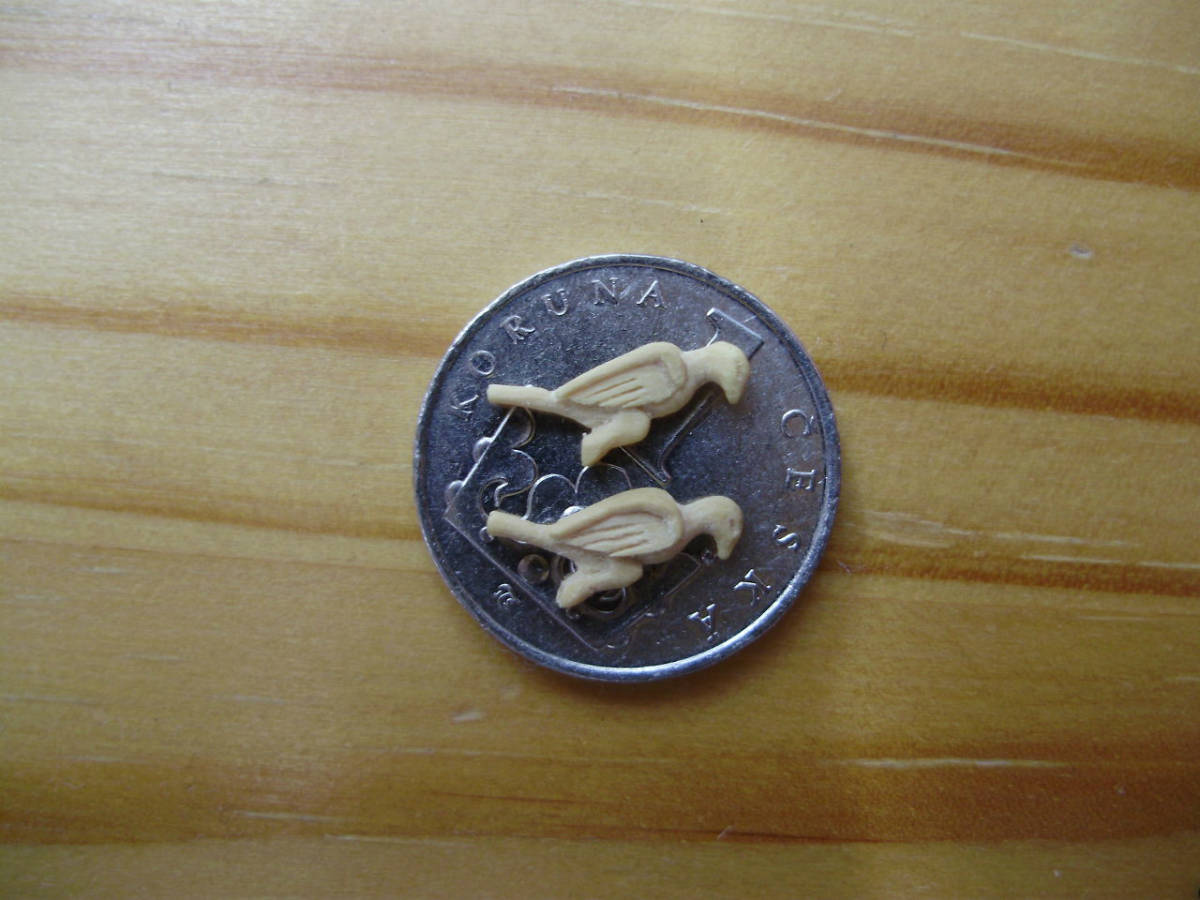

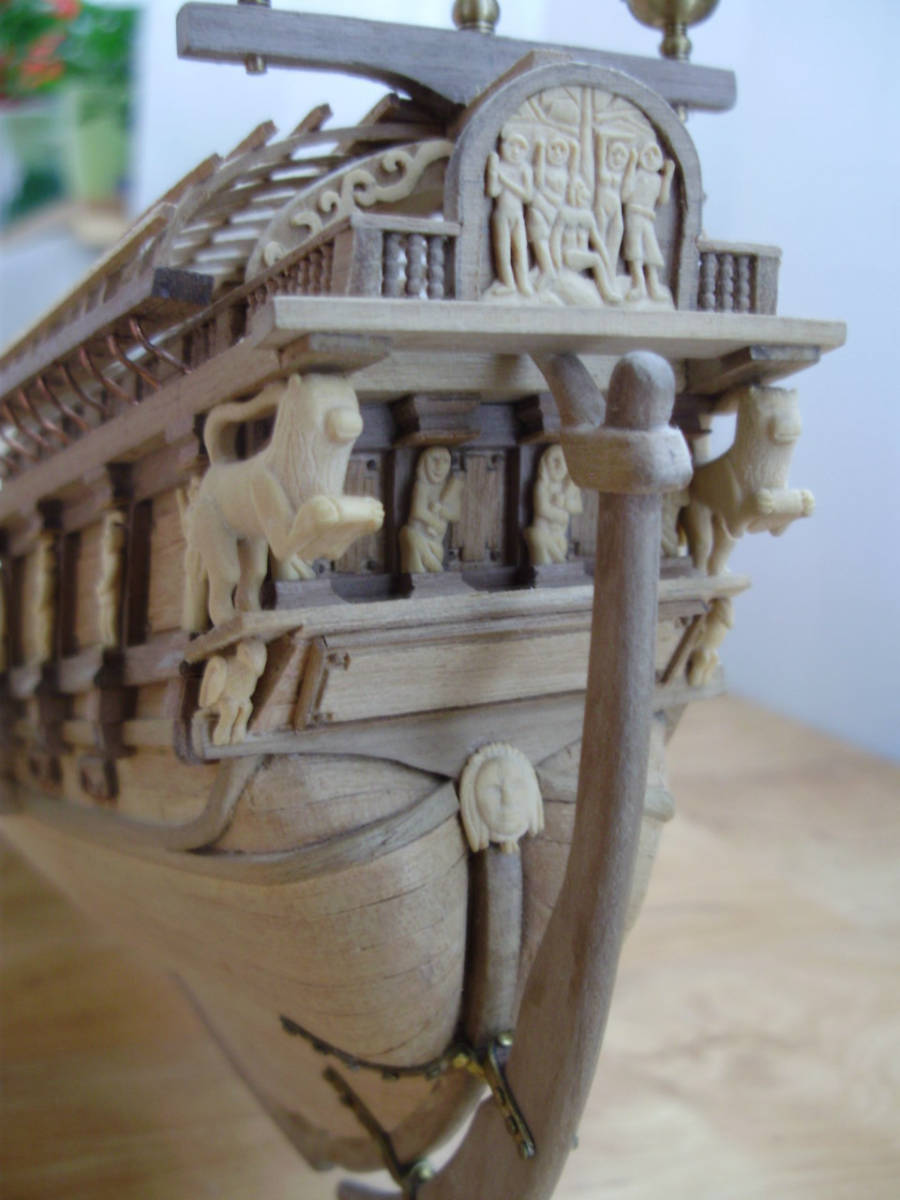

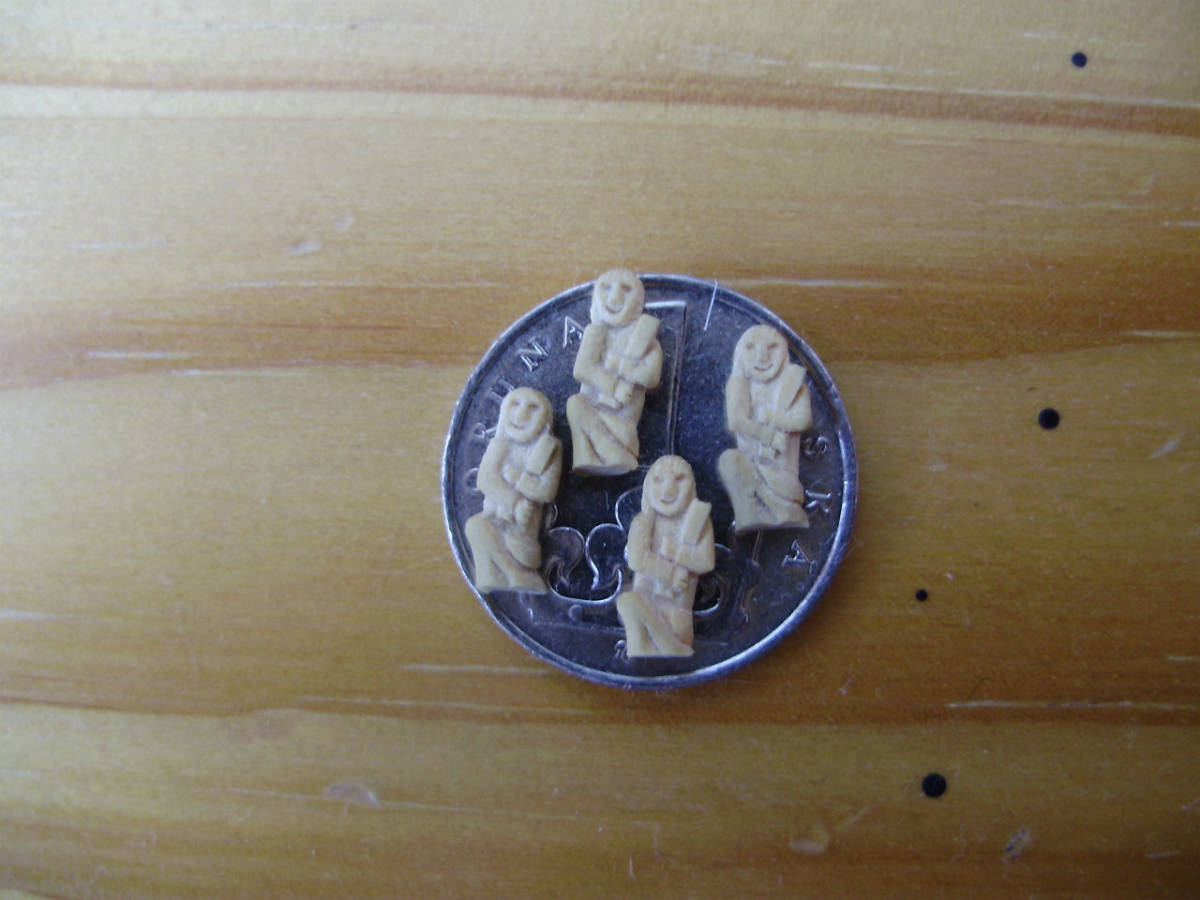

Zde jsou ozdoby:

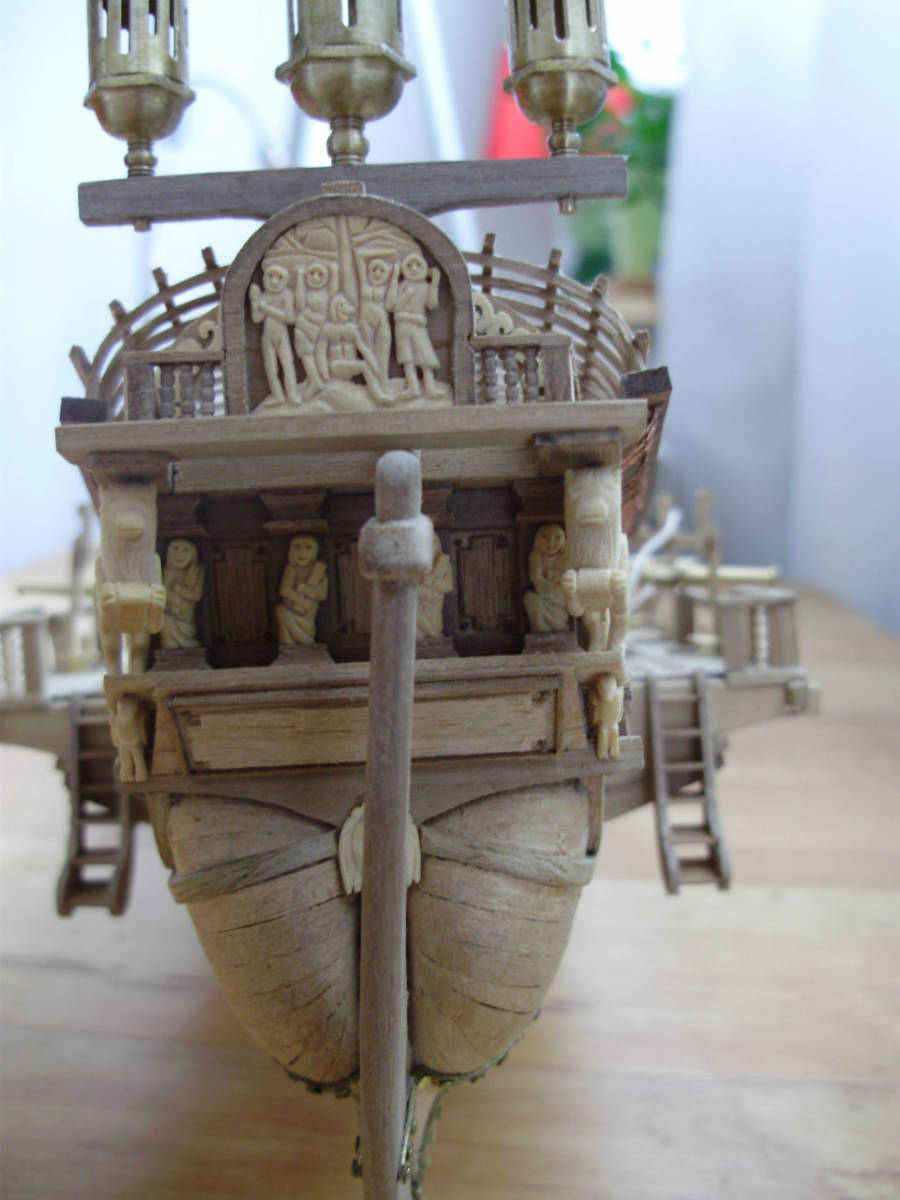

Umístění figurek:




Umístění lamp:

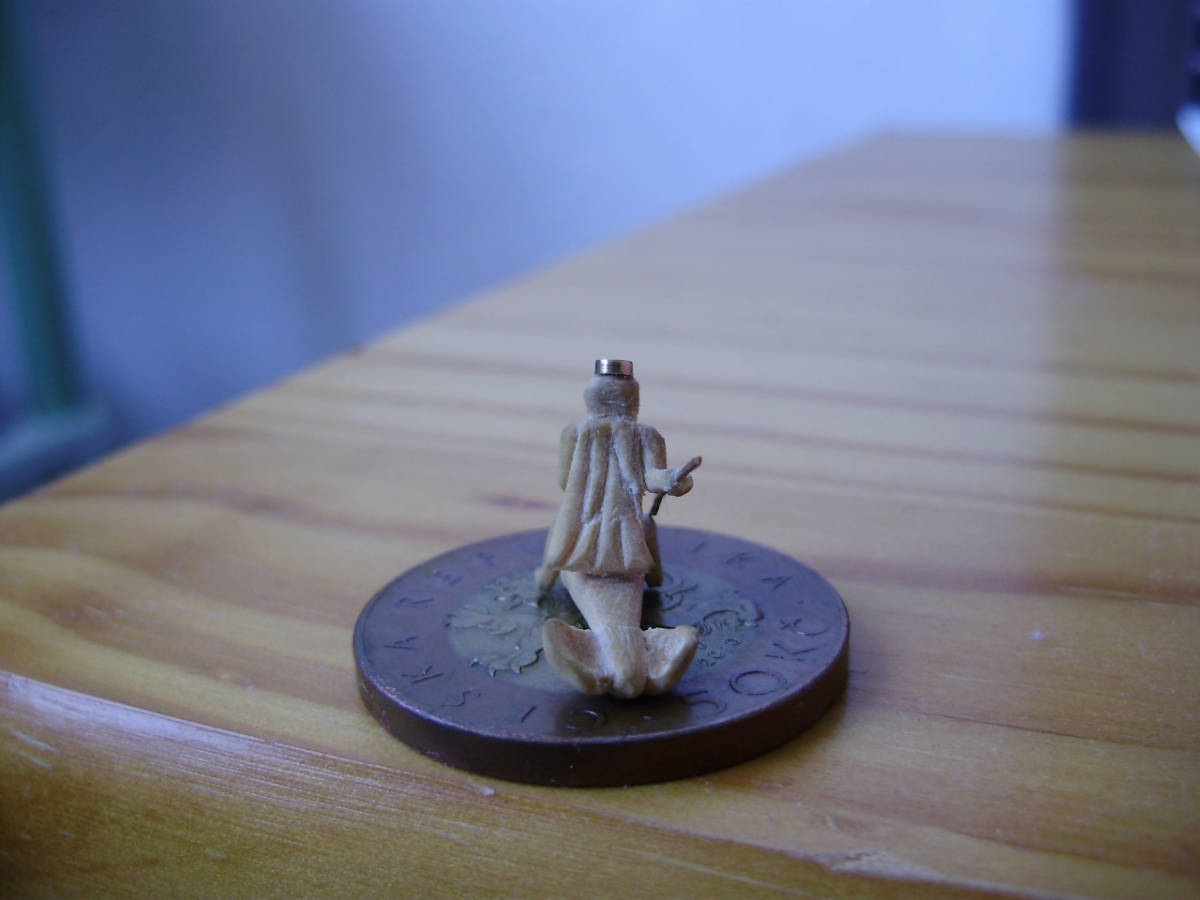

Poseidona budu umisťovat až na konec, abych ho během stavby nepoškodil.

[Pepa Darvaš]

Dovol mi otázku : Máš tak dobrý plány, nebo to je ze stavebnice? Jak jsi dělal ty figurky?Tak, či tak je to krásná modelařina.

[Admirál]

Dovol mi otázku : Máš tak dobrý plány, nebo to je ze stavebnice? Jak jsi dělal ty figurky?Tak, či tak je to krásná modelařina.

Děkuji

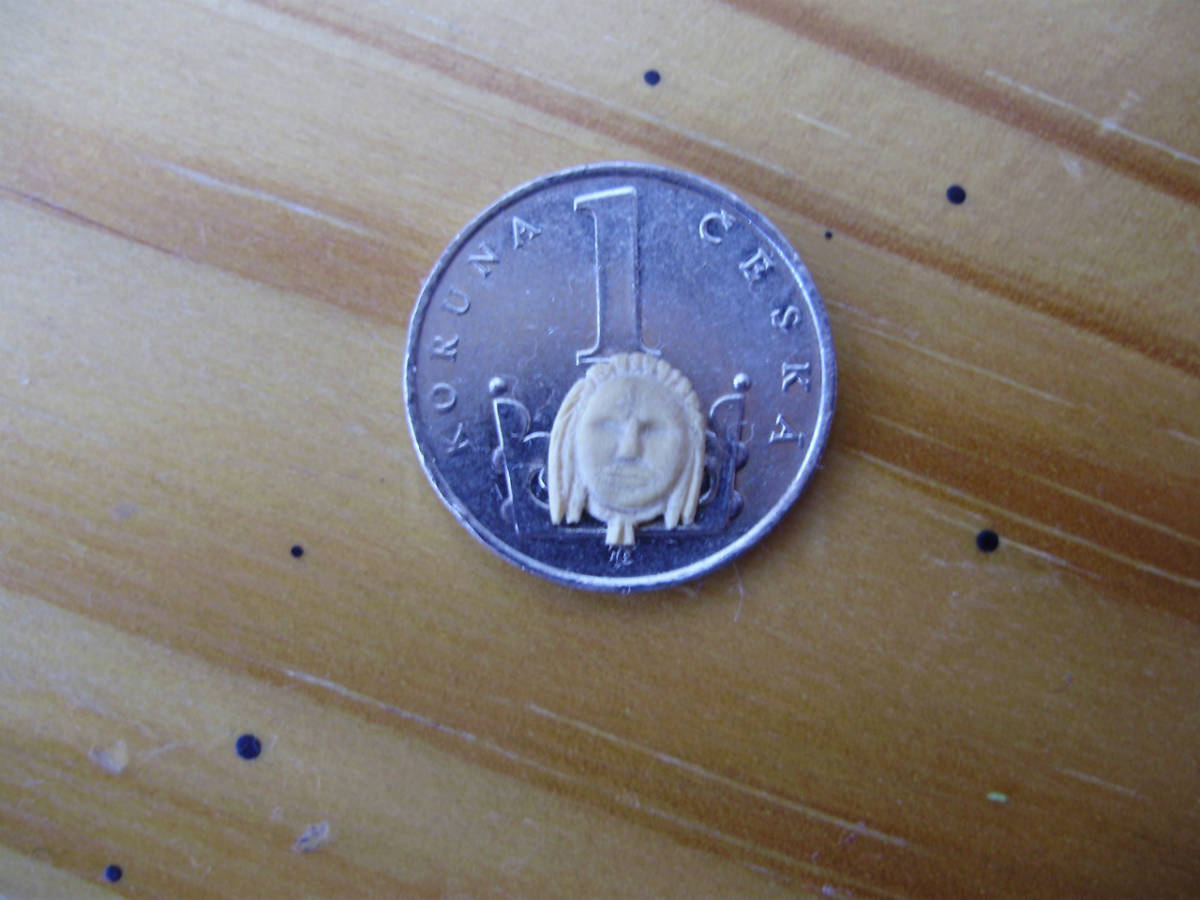

Na plánech jsou figurky zakresleny jen v obrysech a použil jsem je jen na určení velikosti a přibližného tvaru. Pak jsem je dodělával podle fotek její kopie ve Španělském museu.
http://commons.wikimedia.org/wiki/File: ... m_fg01.jpg
K dokonalosti mají daleko, ale vzhledem k tomu že jsem nikdy nic podobného nedělal tak jdou.

[Admirál]

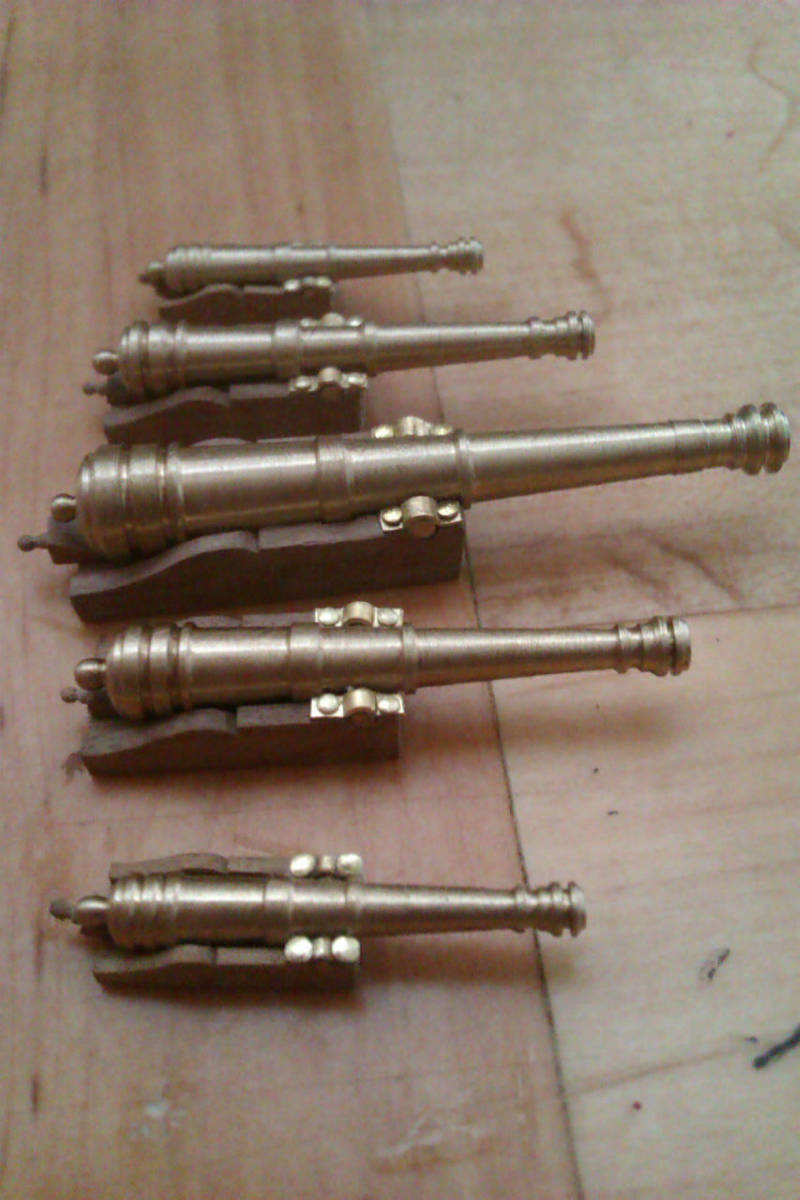

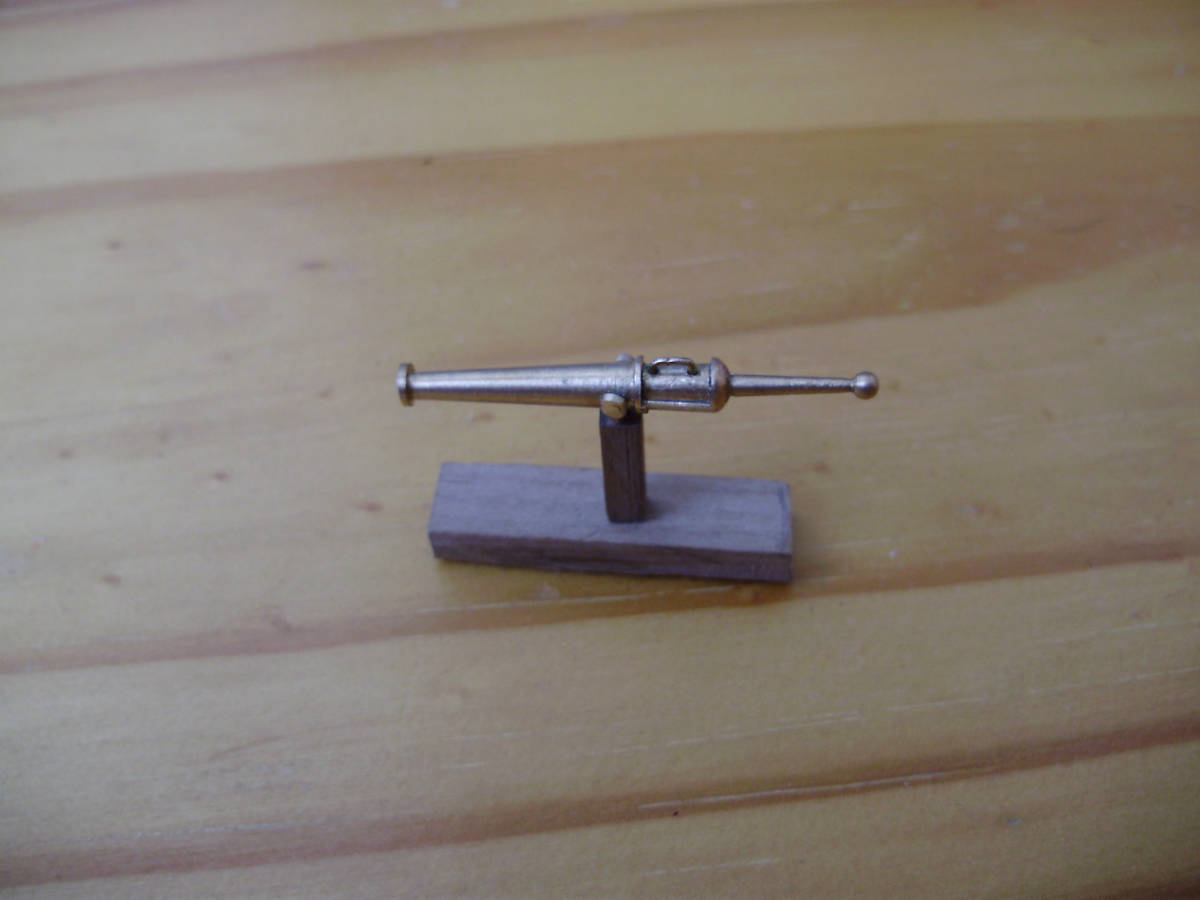

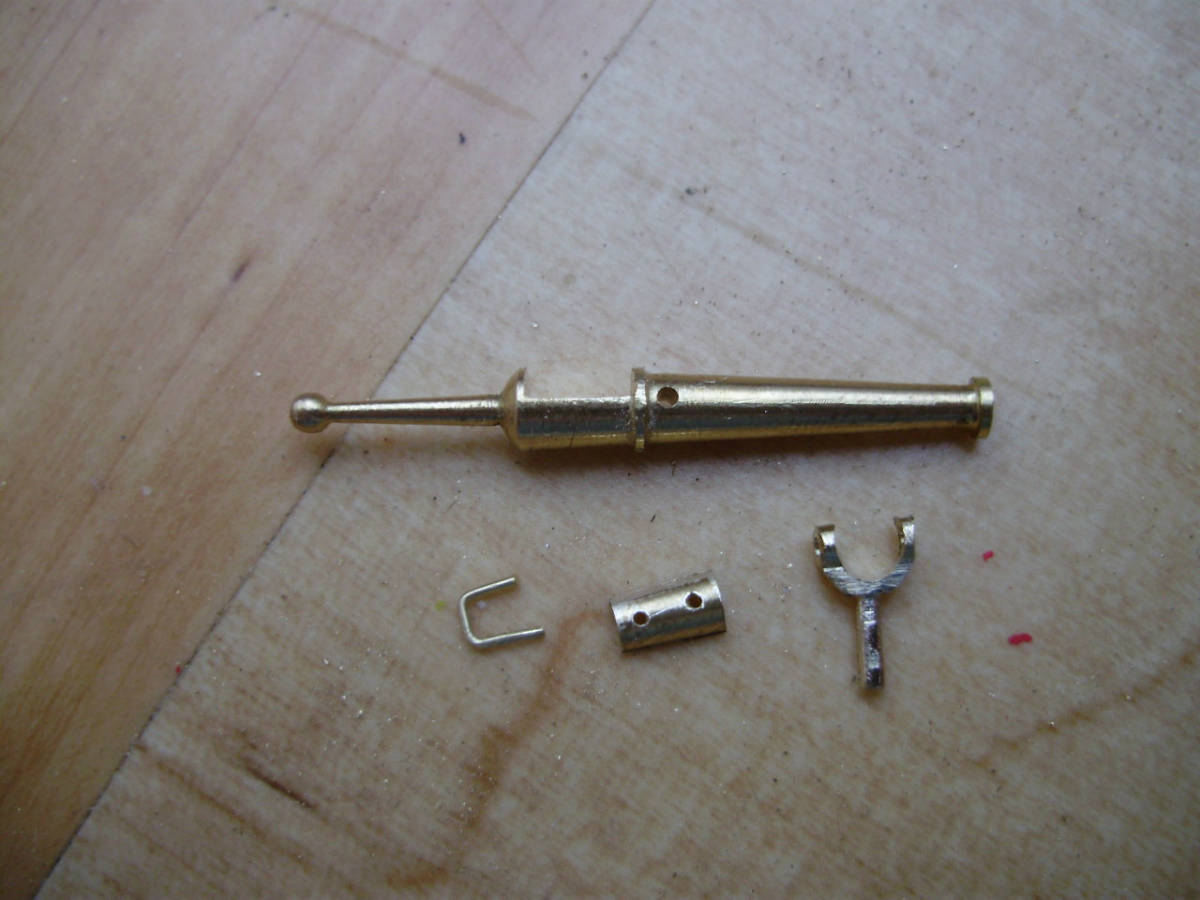

Výzbroj:

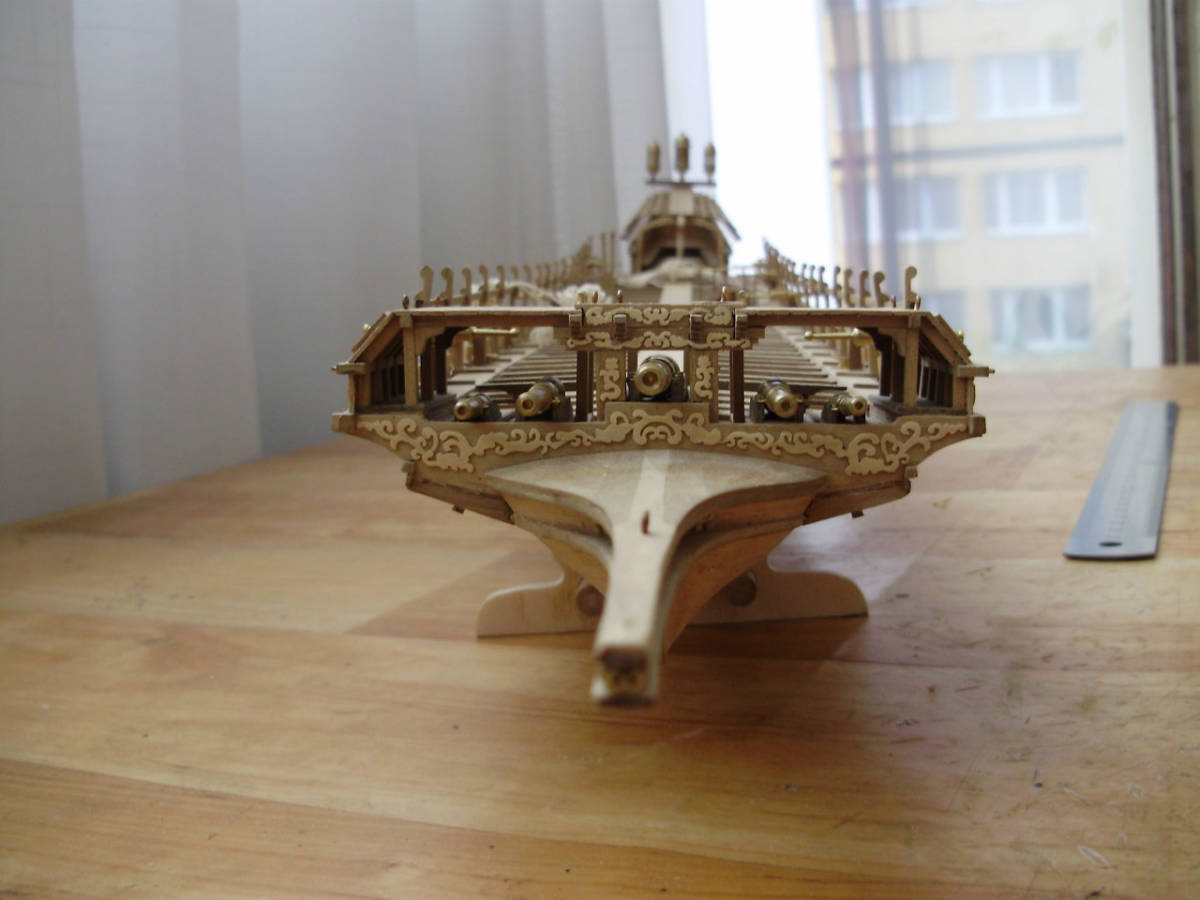

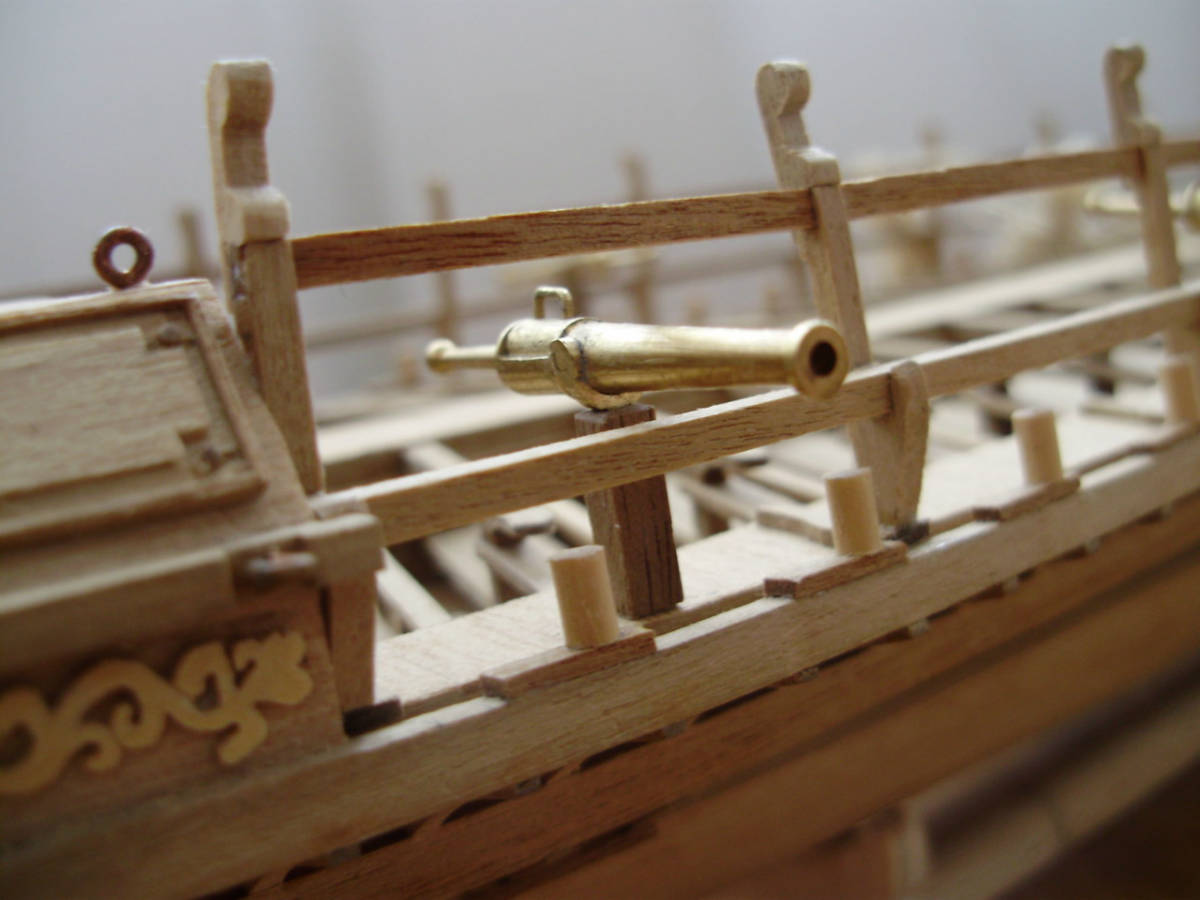

Umístění výzbroje:

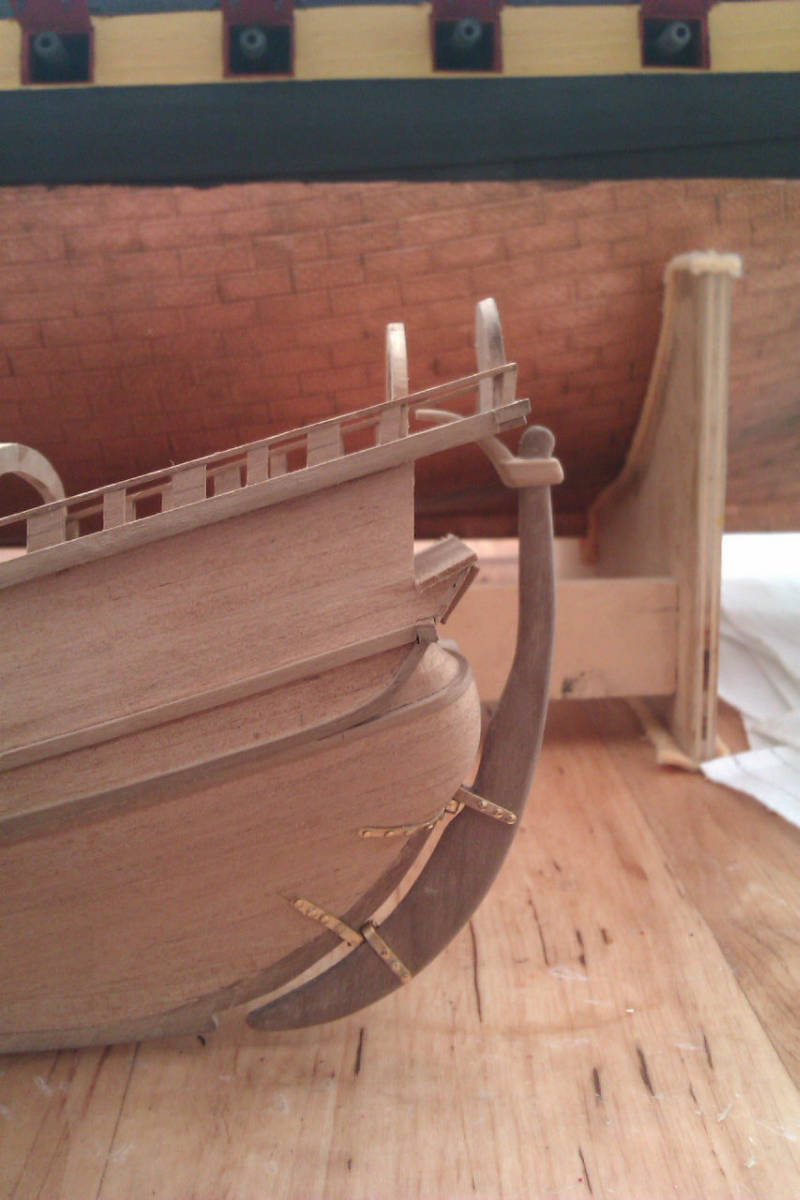

Ozdoby na přídi:

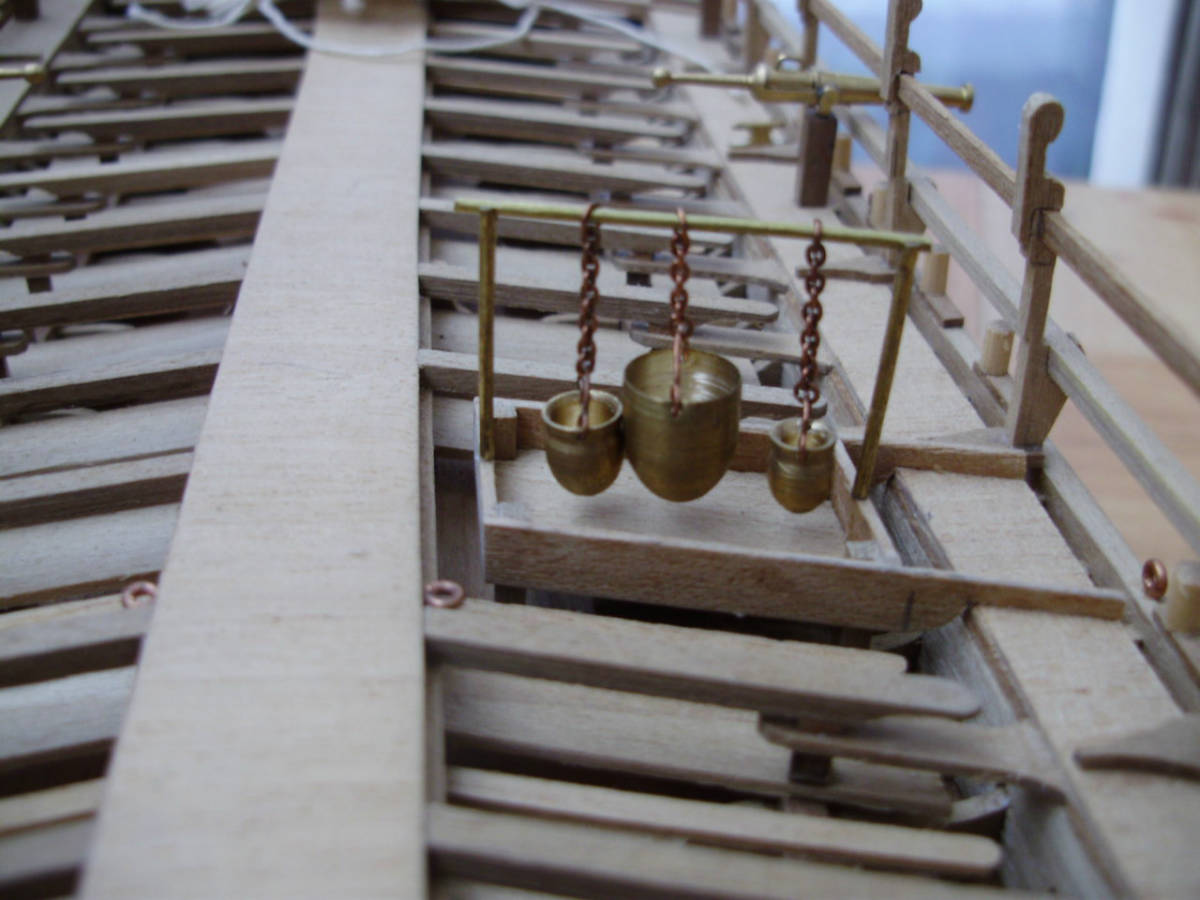

Aby si měla posádka na čem udělat jídlo:

[JanVar]

neskromný dotaz: jak si dělal ty lampy, třeba ony kulové vrchlíky?

NÁDHERA

[Admirál]

neskromný dotaz: jak si dělal ty lampy, třeba ony kulové vrchlíky?

NÁDHERA

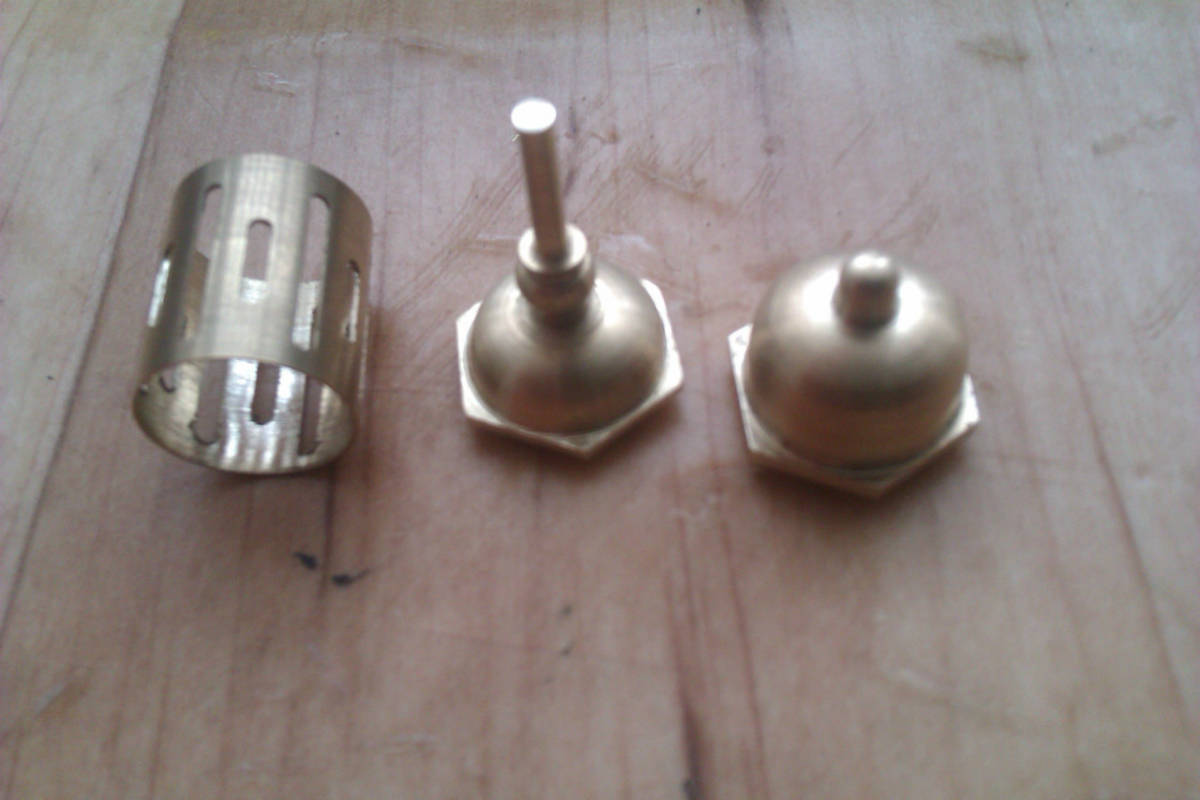

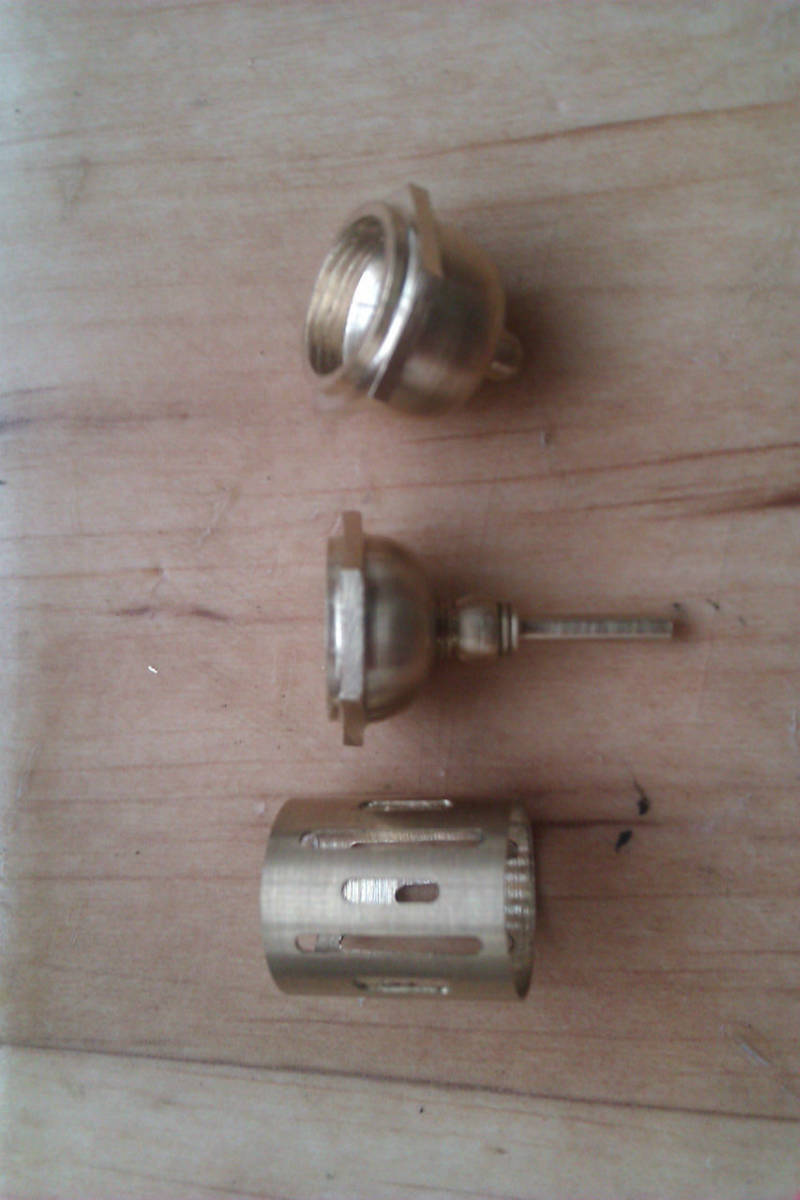

Spodní a vrchní část jsem dělal na vrtačce. Upnul, piloval a brousil. Se středovou částí jsem ale musel už na soustruh. Do kulatiny vyvrtat díru, boky sesoustružit na 0,6mm. To celé připevnit na šestihran. Do kleštin na soustruhu upnout frezu 1,2mm a šestihran upnut do držáku nožů. Pomocí posunu pak dělat drážky. Otáčením šestihranu v držáku se docílí rovnoměrného rozmístění drážek.
Určitě jsou i snadnější zpusoby, ale ty své udělal takhle.
Děla už sem dělal rovnou na soustruhu na který mě pustil kamarád.

[JanVar]

super, díky za upřesnění a objasnění, třeba to bude zajímat i další lidi

[pberki]

Děkuji
Na plánech jsou figurky zakresleny jen v obrysech a použil jsem je jen ...

Mohol by som poprosiť o informáciu, kde si zakúpil plány ?
Ďakujem

[Admirál]

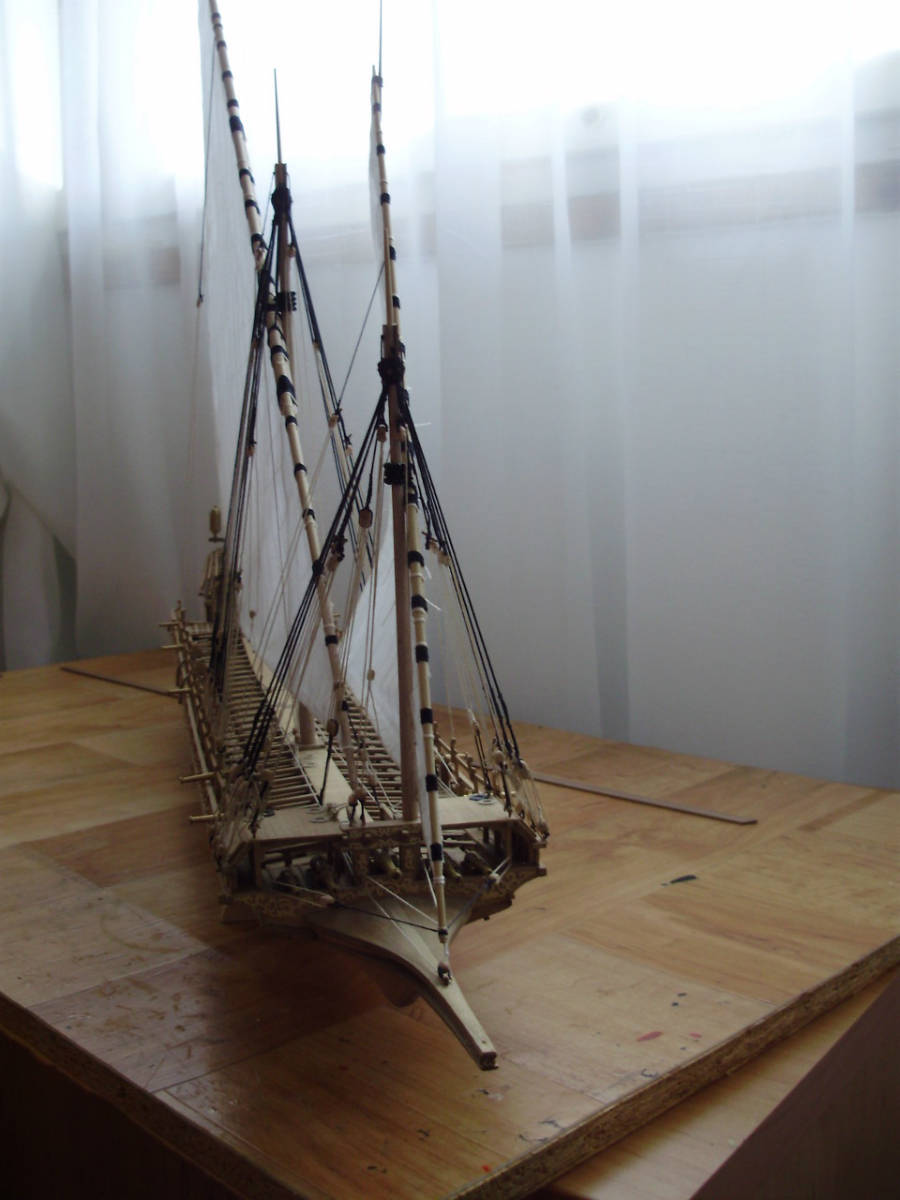

Po nějakém čase další pokrok.

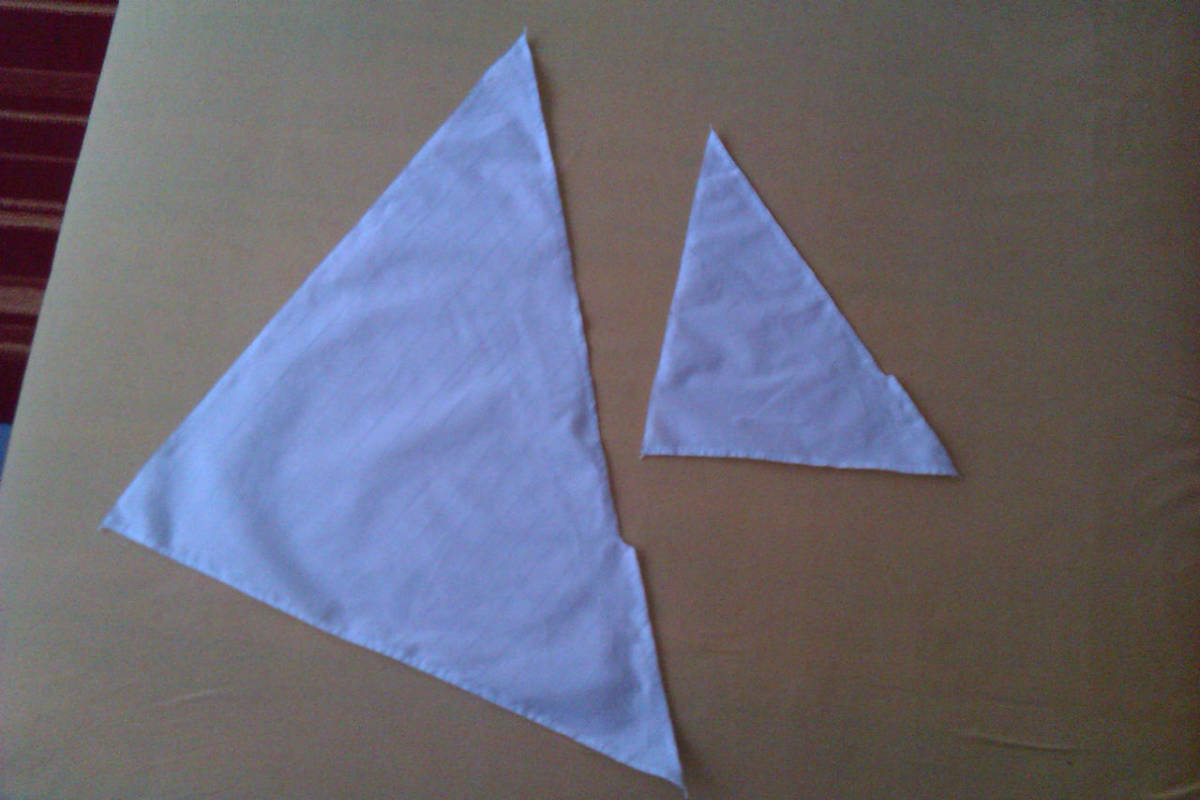

Stěžně jsou osazené, plachty připevněné a lanoví natažené.

[JanVar]

moc pěkný, nevím co víc napsat

jste fakt šikovný :y:

[Admirál]

Děkuji a zde pár fotek ze stavby člunu:
Kostra:

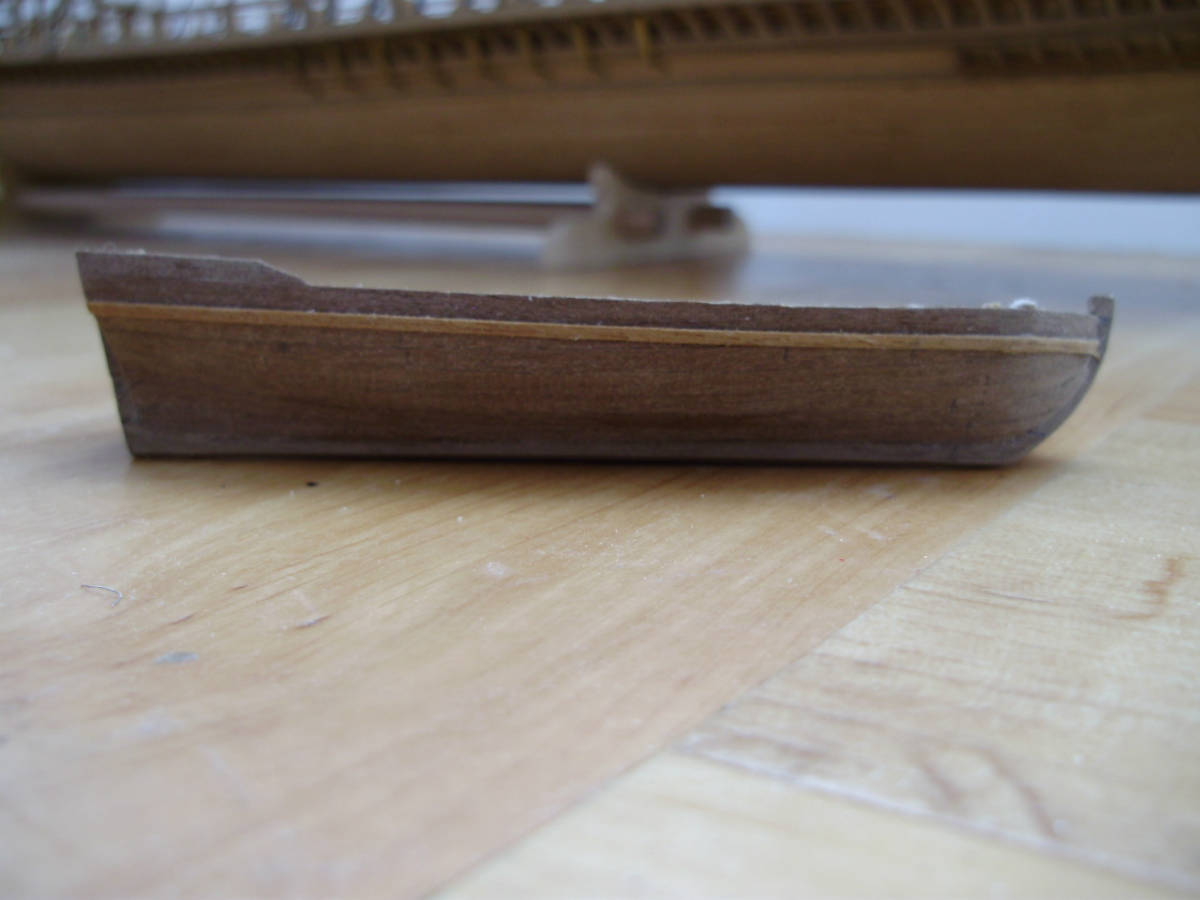

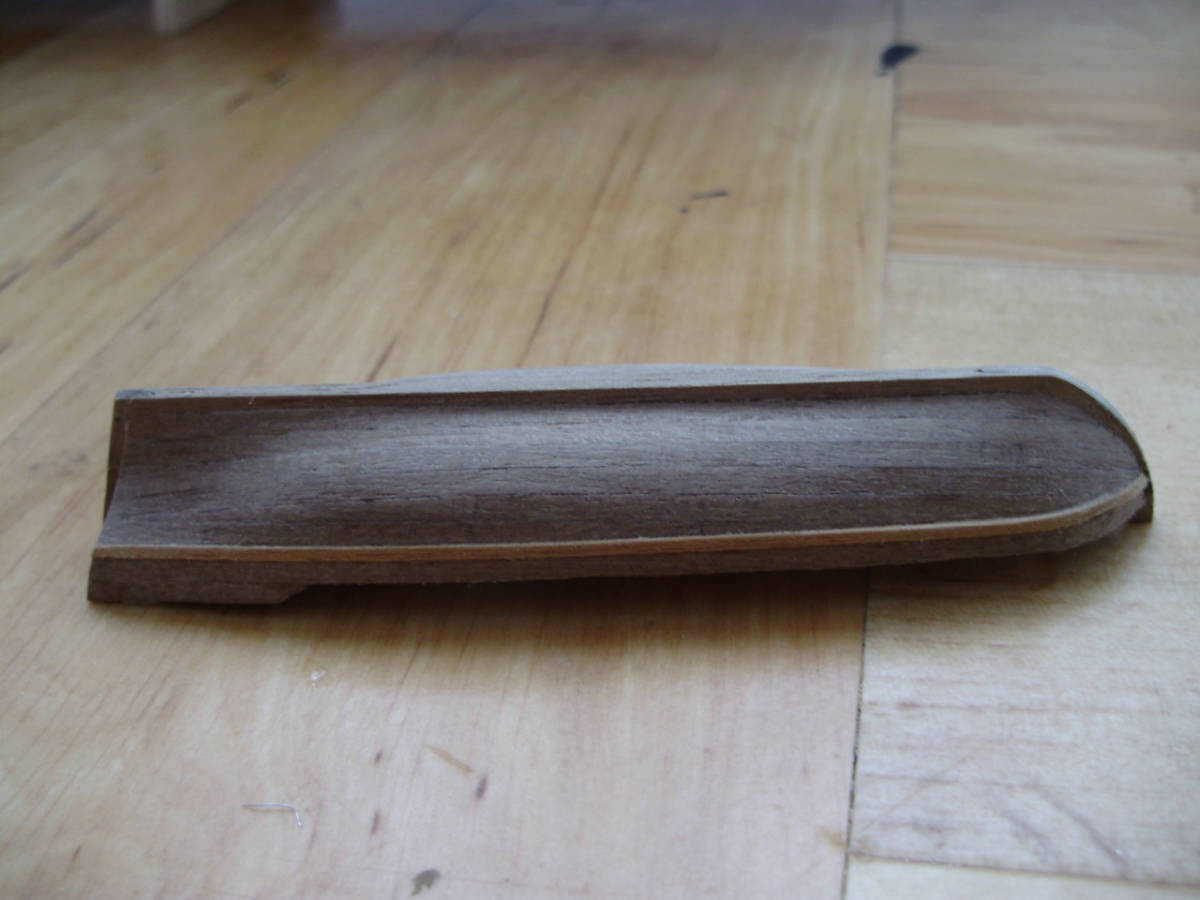

Opláňkování trupu:


Vlepení žeber:

[JanVar]

nádhera, pokud se mi alespoň z části povede takhle udělat mahagona, budu za "krále".

p.s.
nikdy jsem loď nestavěl

[petr hájek]

nádhera, pokud se mi alespoň z části povede takhle udělat mahagona, budu za "krále".

p.s.
nikdy jsem loď nestavěl

to ale musíš pořádně přitopit pod kotlem.........no nic ve zlém jen jsem jedovatej ...každopádně ta LR je nádherná....jen škoda že nebude plovoucí......

[Admirál]

Děkuji Dělám co můžu. I když je toho hodně co zlepšit.
No myslím že by to ten herkules nerozdýchal :-)

[Admirál]

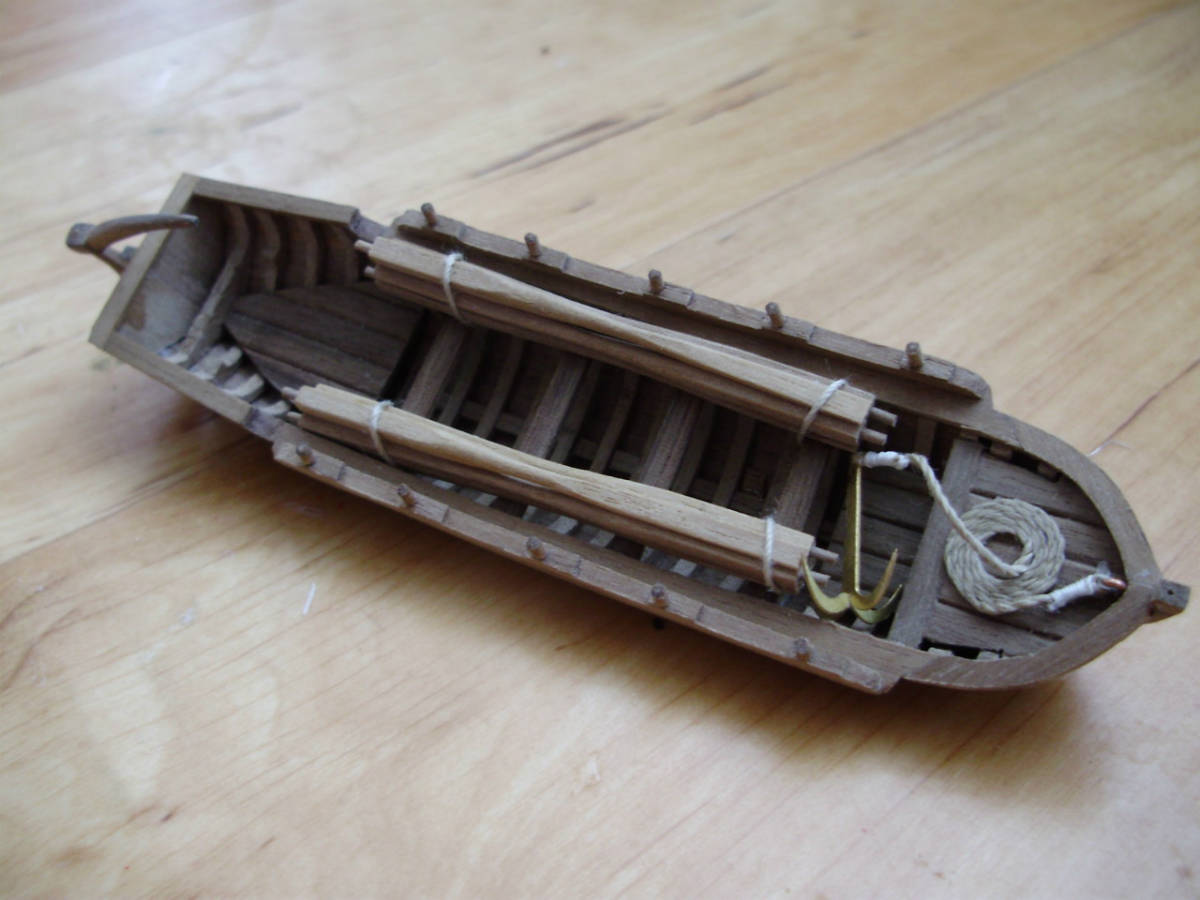

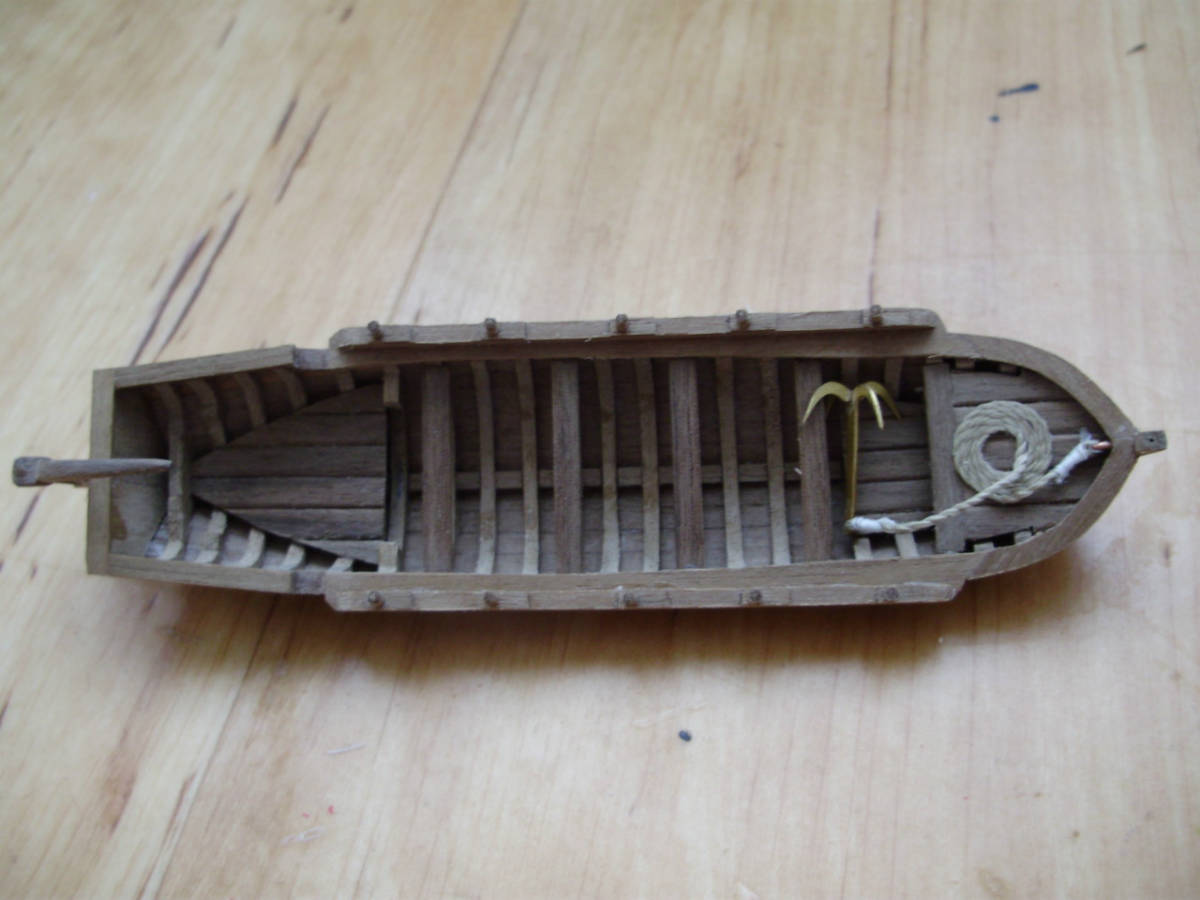

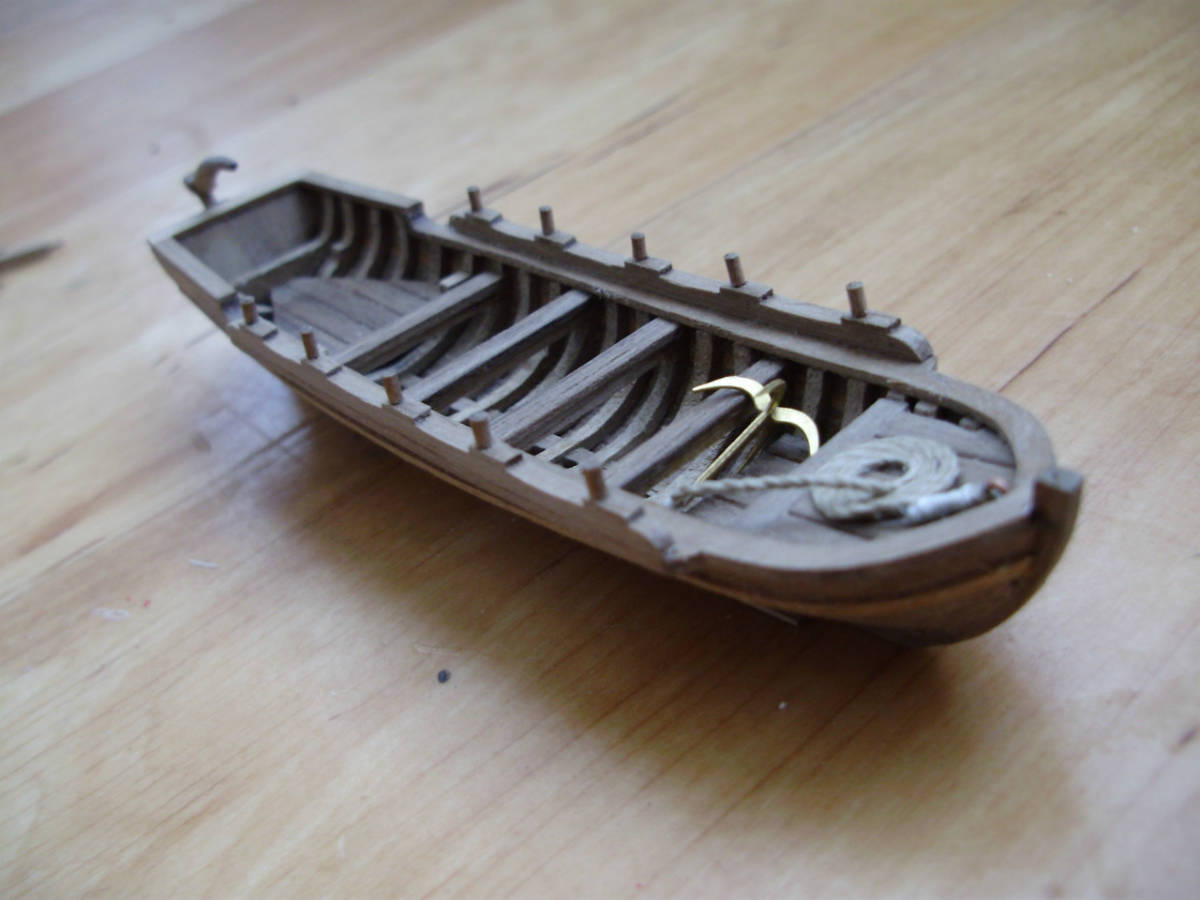

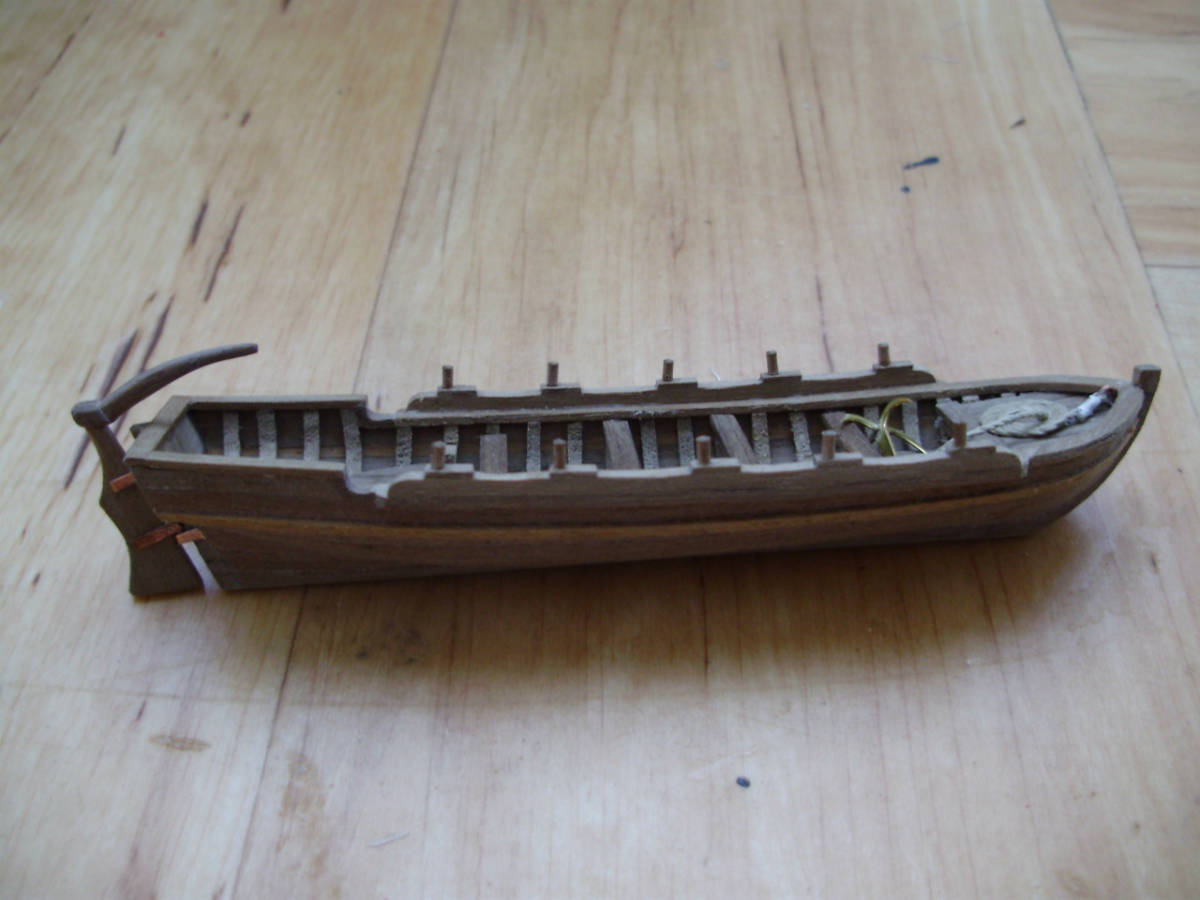

Dokončení člunu:

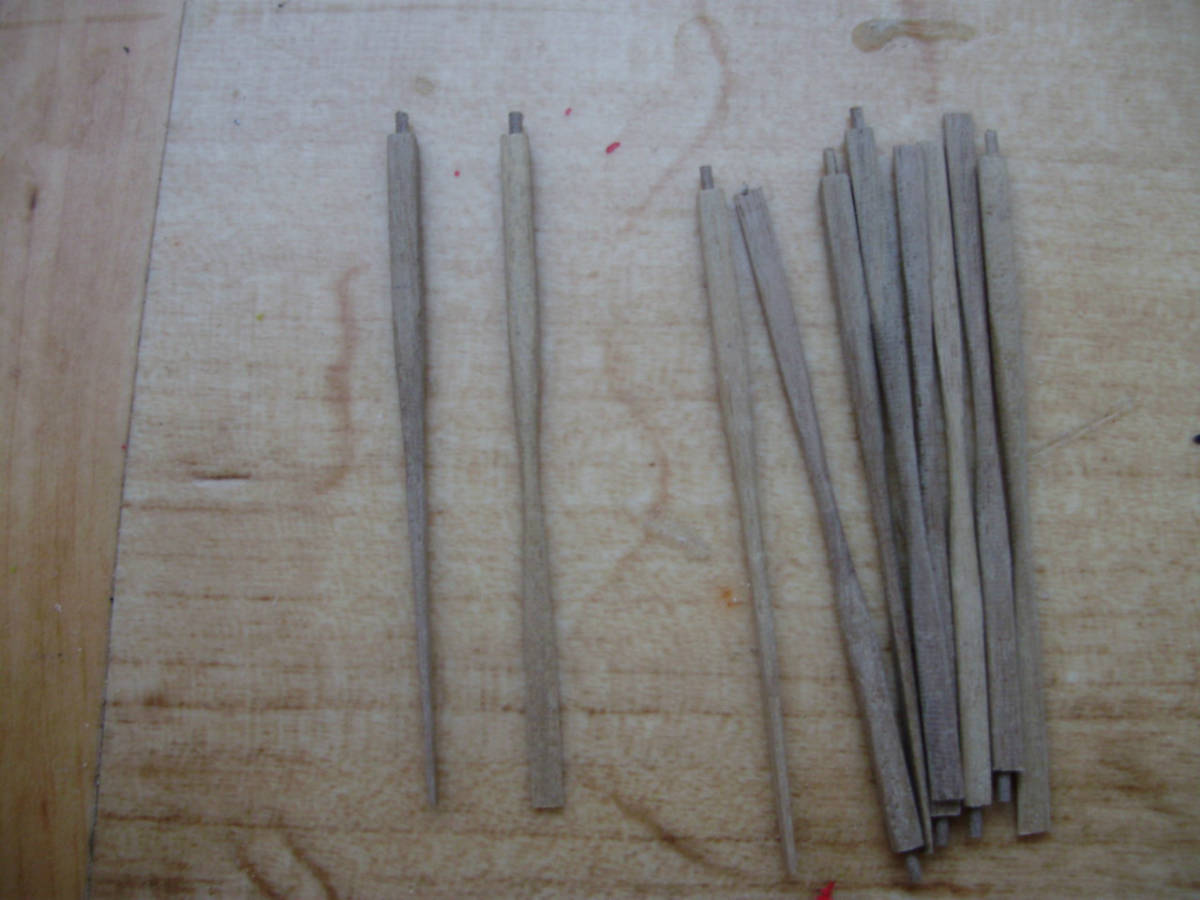

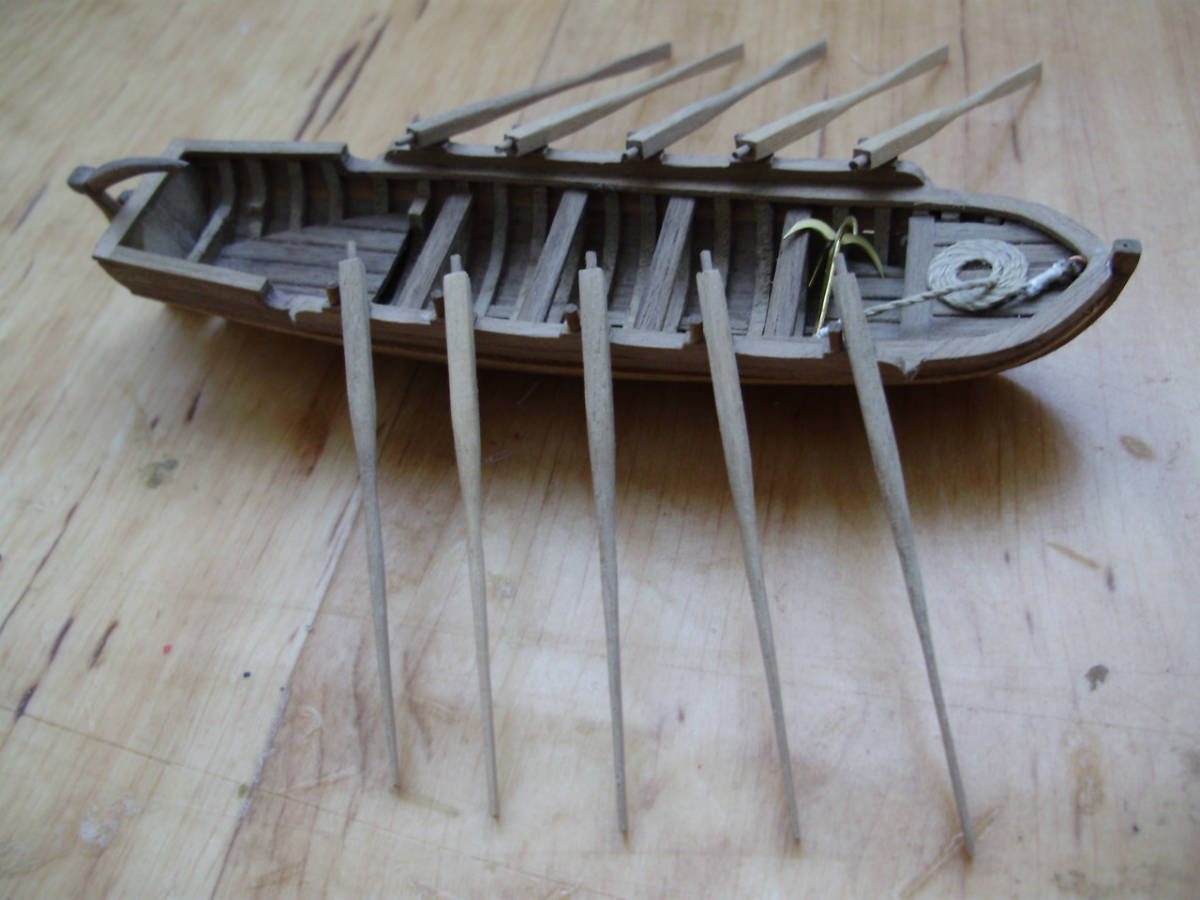

Vesla:




Člun je připravený k připevnění k lodi. To ale bude až po výrobě a upevnění vesel na lodi.
