Zatiaľ neznáma

[Ľuboš]

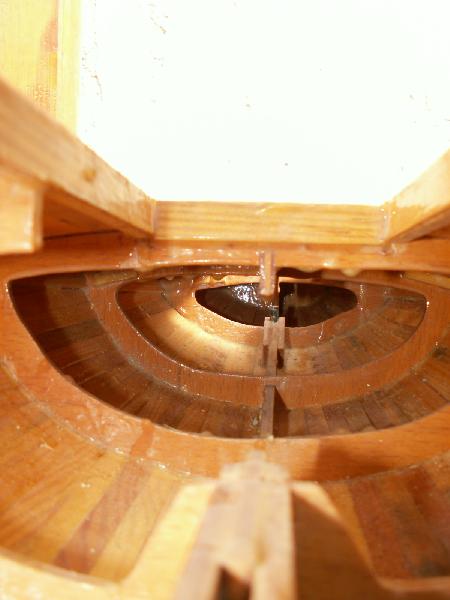

Z nenazdania som sa stal majiteľom trupu veľkej plachetnice. Na povrchu je momentálne trochu dotlčený, má však solídny základ. Pôvodný majiteľ si dával záležať. Myslím, že nikdy nebola kompletne dokončená. Keďže už bolo do nej investované toľko úsilia, rád by som sa ju pokúsil zrenovovať a dokončiť. V prvom rade by som sa však chcel dozvedieť, aký je to model a pokúsiť sa k nemu zohnať stavebný plán. Dokáže mi prosím niekto pomôcť s identifikáciou tejto lode? Ďakujem.

[ladous]

Nebýt vzadu za kormidlem ten malý kýl, tak by to klidně mohla být třeba Monika. Nicméně bych to nedramatizoval a s klidem dodělal podle plánu na nějakou podobnou metrovku, kterých byl Modelář kdysi plný ;-).

[Ľuboš]

V porovnaní s mojim Jif-om triedy RG65 je to vcelku riadny kus lode. Dĺžka trupu je 1250 mm, teda väčšia loď než metrovka a takmer dvojnásobok Jif-a. Bol by som rád, keby som sa mal od čoho odraziť ( hmotnosť závažia, výška sťažňa ...???). Nedôveryhodne na mňa pôsobí napríklad kormidlo. Ak to porovnám s Jif-om, zdá sa mi na tak veľkú loď celkom malé. Zbytok mi už nerobí veľkú starosť. To by som jednoducho okopíroval z metrovky.
Dosť sa teším. Jif ide parádne a podľa príspevkov a názorov z fóra plachetnice veľkosti meter a viac majú ešte lepšie vlastnosti. Tak dúfam, že sa mi to podarí dotiahnuť úspešne do konca.

[Karolinus I]

Nebýt vzadu za kormidlem ten malý kýl, tak by to klidně mohla být třeba Monika. Nicméně bych to nedramatizoval a s klidem dodělal podle plánu na nějakou podobnou metrovku, kterých byl Modelář kdysi plný ;-).

Vypadá to na plachetnici třídy F10 nebo M-ku.

[psisko]

Bez ohledu na ten kylek vzadu to opravdu je podoba s plachetnici "Monika" az prilis napadna.... Vcetne tvaru a zajisteni ploutve se zavazim, umisteni otvoru i ocek pro lanovi.....
Zdravi psisko

[Ľuboš]

Ano, ďakujem, bude to tak. Porovnal som si detally lode s plánkom http://eshop.rcrevue.cz/index.php?page= ... id=228&cat a až na niekoľko maličkostí to sedí.
Teraz čo s tým ??? Dá sa nejako prepočítať výška sťažňa a hmotnosť závažia kýlu na trup dĺžky 1250 mm? Plán je na model s dĺžkou trupu iba 995 mm.

[ladous]

U stěžně a plachet bych se nebál jednoduše zvětšit na dané měřítko prostým zvětšením plánu.

[Ľuboš]

A hmotnosť závažia kýlu? Tiež ho iba vynásobiť daným pomerom?

[SH]

A hmotnosť závažia kýlu? Tiež ho iba vynásobiť daným pomerom?

závaží musí odpovídat výtlaku... a výtlak se mění s třetí mocninou měřítka...

[Ľuboš]

Už sa trošku orientujem, niečo som pochytil aj na www.minisail.cz Teda teoreticky, ak pri pôvodnej dĺžke trupu 995 mm malo závažie kýlu dajme tomu 1/10 hmotnosti výtlaku, tak musí to byť 1/10 výtlaku aj pre dĺžku trupu 1250 mm?

[SH]

teoreticky ano. prakticky to bude spíše o něco více, protože balastem dovažuješ trup na požadovaný ponor a čím větší trup, tím ti vyjde ten trup lehčí na jednotku výtlaku.
Ale při změně 995/1250 to moc neudělá...

[Tujano]

Pri zmene veľkosti z 995 na 1250 mm sa pri zachovaní rovnakého tvaru trupu zväčší jeho výtlak cca 1,98 krát.
A teraz k balastu. Označ si na lodi čiaru ponoru. Potom ju polož do naspustenej vane, prípadne do bazéna.
Cez palubný otvor umiestni do trupu nepremokavý igelitový sáčok.Presnou odmerkou (napr. manželkinou
s kuchyne) lej do sáčku vodu , až kým vodoryska nebude na úrovni hladiny. Prípadný sklon rysky koriguj
opatrným posunutím sáčku z vodou. Tak získaš objem výtlaku trebárs v litroch, čo sa dá pri zažmúrení oboch očí považovať za výtlak v kg. Teraz musíš odhadnúť ešte váhu bordelu , ktorý umiestniš do lode (elektronika),
na a nad palubu. Ten odpočítaš od váhy výtlaku (získanej predtým podľa Archimeda) a máš váhu balastu.
A ešte to najdôležitejšie : váha balastu by mala tvoriť cca 70 % váhy celej zostavy. Čím vyššie percento , tým lepšie plavebné schopnosti, čím nižšie, tým pri slabšom vetre by som loď púšťal ( teda pokiaľ sa jej nechcem zbaviť utopením).

[Tujano]

Akosi nefunguje editácia, takže dopĺňam pre hnidopichov:
Takto získaná hodnota výtlaku je iba čiastočný výtlak - výtlak ktorý sa dá použiť na dobudovanie lode
a balast. Celkový výtlak je vlastne váha ponáraného trupu plus výtlak zistený doliatím vodou.
Končím aby som sa nedomotal a neostal pod hladinou aj ja.
