Stavba Supply vessel POOL EXPRESS

[Katana]

Zdravím všechny,

Inkoust dodělal Smit Nederlanda pro těžký TT a moje verze Watergeuse má jen půl metru, a popravdě ani nevim jaká je spodní hranice rozměru lodi aby pro težký TT. Tak, pokud na to bude čas pokukuju po dalším stavebním pokusu, a už delší dobu se mě moc zamlouvá typ trupu alá :

http://www.tugspotters.com/tugs/pool%20express.htm

Jen se my nedaří sehnat žádný plánek kde by byly aspoň žebra a půdorys paluby. Hotový trup mě neláká rád si to zbastlim sám když bude z čeho. Takže pokud by někdo měl aspoň něco dejte vědět. Já se pak podělim o zážitky ze stavby. Buď tady na monaku nebo u mě na webíku.

Dík

[PeterP]

http://www.naval.com.br/NMB/S/saveiros- ... esign2.jpg

Skús hľadať heslo DAMEN PSV 7216

[ladous]

U nás je hranice mezi lehkým a těžkým TT stanovena na 70 cm. Takže všechny remorkéry pod 70 cm spadají do lehkého TT ;-).

Na Slovensku to budou mít asi obdobně, pokud to nějak rozdělují.

[Katana]

ladous: dík za info do 70 cm mě teda něco schází, a aspoň vim jak velkou udělat tu suplinu.

PeterP : odkaz dobrý, ale potvory nikde nechtěj ukázat ani žebírko, ale neva jěště zapátrám a kdyžtak to zase zkusim nějak okrouhat z polystyrenu.

[PeterP]

Naraziť na rebrorysky pri týchto "generálnych plánoch" moderných lodí je málo pravdepodobné.

Naštastie tento typ má tvar trupu pomerne jednoduchý a "polomaketa" sa s určitou dávkou fantázie dá pomerne úspešne vysochať. Môžeš sa inšpirovať Granitom, ktorého dokumentáciu zo stavby sem dáva SH.

V akej veľkosti to plánuješ robiť ?
Obávam sa totiž , že pre malý TT výjde šírka modelu pomerne nepriaznivá ( malá) a teda remorér nebude mať zďaleka ideálne TT vlastnosti.

Ale loď je to zasa tak pekná, takže stojí za to stvárniť ju v akom kooľvek merítku :-)

[Katana]

Ohledně velikosti bych to viděl tak na těch 80-90 cm, a s tím Granitem to byl zásah, trochu ten trup asi budu muset upravit ale v zásadě je to to co hledám. Těď jen sehnat matroš a čas a třeba to na podzim i hodim do vody :-)

[SH]

matroš najdeš hned - všude se zatepluje jak o život.... :-)

[Katana]

Tak sem uklidil manželku do porodnice, synka k babče a nedalo mě to a už sem prohrabal co zbylo z ostatních lodí a začal tvořit, zatim sem jen vyjel plán, nastřihal žebra a z polyše vyřezal prvních pár žeber na příď, tam nebudu dávat žádnou elektroniku tak to nechám jen jako "plovák". Zkusim dát dokupy pár fotek a vystavit to na stránky.

PS. ten matroš je nakonec z různých vycpávek z Ikea zboží, je tam dost různých tlouštěk :-)
teď jen sehnat nějakej ten plastík z reklamky na opláštění a jeto.

[Nalim]

Fuj takové škaredé slovo uklidil, kdybys řekl dočasně odložil do porodnice ....tak ať je potomek i manželka v pořádku a můžeš v klidu stavět remoše na TT

[Katana]

Nalime dík za přání,
S tím časem na stavění remorkérů to už ale asi bude horší, malej je na světě :-)
52 cm a 3,65kg (ty čísla to nejde o délku lodního trupu a o výtlak:-)

[SH]

Gratuluji a ať je zdravý a roste!

[karaso]

tak doufám, že z něj vychováš dalšího modeláře...

[ZBl]

Taky se připjuji s gratulací a ber ho s sebou k vodě!
Zdenek

[petr hájek]

gratuluji

[Katana]

Ha tolik gratulantů, já Vám všem moc děkuji. To jestli to bude další modelář se uvidí, nemá zatim ani po kom být já se spíš jak "řezbář".
S tím braním ho k vodě to jo to půjde dokud bude malej. S 2a 3/4 letým to moc nejde protože má snahu okamžitě vyrazit do vody a je mu jedno že je oblečenej a obutej. No ale zase aspoň mu ta voda nevadí tak třeba je to dobrý znamení :-)

Večer zkusim nahrát pár fotek té loďky ať se aspoň trochu držím tématu.

[Katana]

tak tady jsou slibované fotky, zatim sem toho víc za těch pár dní nestihl:-)

http://plujeme.webnode.cz/fotogalerie/

[SH]

....máš v dílně nechutný pořádek... Jak se dá v takovém sterilním prostředí vůbec dělat???

Zatím to vypadá pěkně. Doufám, že plány máš i na papíře a budou za nějakou protislužbu k dispozici.

[Katana]

SH: jo ta poznámka o ukrutným pořádku mě pobavila, no ale jo snažim se ten sklípek má asi tak 180x200 cm, takže tam prostě nejde mít uplne bordel, to už bych se tam nevešel. ale když dlabu otvory do polyše tak je tam poměrne veselejc.
Jinak papírové podklady jsou k dispozici mrkni ke mě na stránky do odkazů je to ten na freeship plans, a v kategorii Tugs je Granit. ty plánky sem nijak neupravoval jen sem na příď dolu přibastlil rádoby stabilizátor. Jinak vršek udělám pak podle jiné lodi granit je na muj vkus moc ježatej. Zatim volím mezi:

http://www.nordcapital.com/main/nca/ima ... ession.jpg
http://www.wartsila.com/Wartsila/norway ... 06_LNG.jpg
http://i.pbase.com/g3/85/22885/3/95506653.hgxYFJHi.jpg

Ještě teď bádám jak to oplášťuju, lamino nechci, a plaňkovat to je pakárna tak možná zkusim sehnat ten růžovej polyš a jen vyplnit prostor mezi žebrama a přebrousit to, a pak to jen přetmelit, nebo tak něco.

http://www.freeshipplans.com/free_model ... plans.html
http://plujeme.webnode.cz/odk/

[SH]

ahá... já myslel, že modeluješ trup podle fotek a on to bude Granit s jiným vrškem....

A ten laminát bych tam dal... Už jenom kvůli odolnosti povrchu.

[Katana]

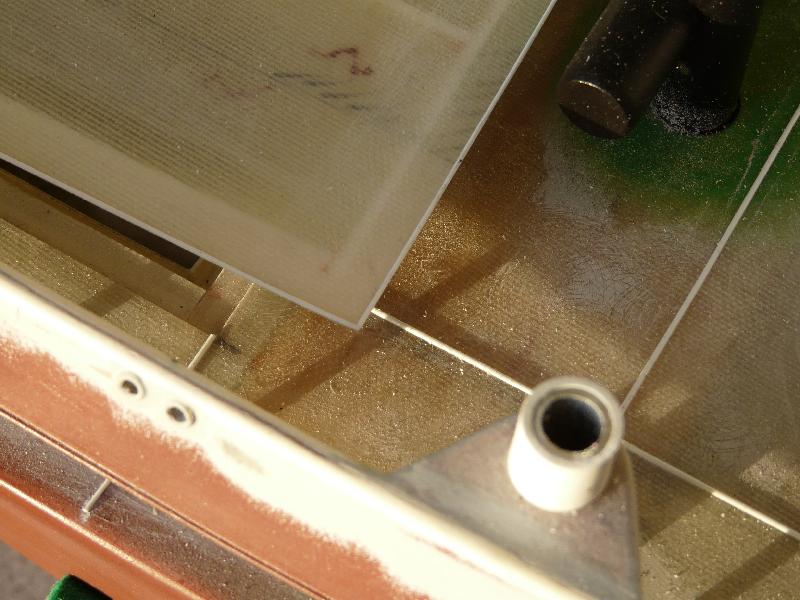

Tak sem zase chvilku tvořil a narazil sem na problém jak udělat těsnící ale zároveň rovnou palubu, nakonec sem zkusil variantu viz obr. Máte s tím někdo nějaký zkušenosti, nepředpokládám že by to nějak extra těsnilo při úplným zatopení vodou, jde mě hlavně o to aby tam neteklo při běžným cákání. První vstup k servu už mám hotovej tak večer zkusim přidat reálné fotky.

[PeterP]

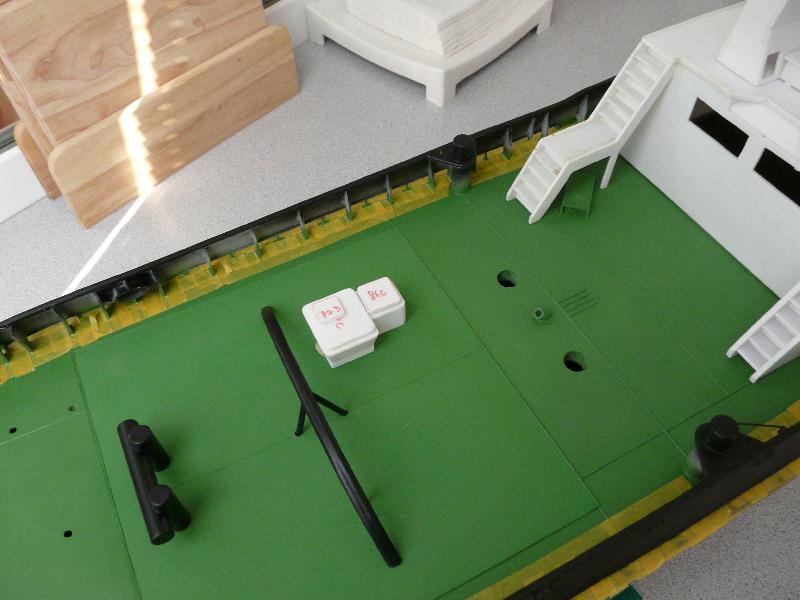

Podobný systém mám použitý na lodi.

Vnútorná "drážka" sice nie je na fotke príliš vidieť , ale je tam.
Vazelínu na tesnenie nepoužívam. Zdá sa mi , že by som mal všetko od nej zapatlané...
Proti bežným "cákancom" vody ten systém stačí, ale voči opakovanému preliatiu vody cez palubu to skutočne nechráni. U remorkérov bohužiaľ k tomu preliatiu pri razantnejších TT manévroch dochádza pomerne často ( aj u skutočných lodí). Najma pri použití protiťahov a otočkách lode na mieste sa občas voda vali po palube. Takže občas vyťahujem z lode vodu.
Prelepovať to lepiacou páskou nechcem, lebo tá zasa väčšinou poškodí nástrek.
Ale pre bežné jazdenie je ten systém celkom v pohode.
Tá vazelína by to asi riešila.

Ale do budúcna mám tip na lepšie riešenie tohoto problému ... dve paluby



Spoj mám prekrytý profilom imitujúcim "zvary" palubných plechov,ktoré sa nachádzajú aj na originále.

[Šiška Roman]

Tak sem zase chvilku tvořil a narazil sem na problém jak udělat těsnící ale zároveň rovnou palubu, nakonec sem zkusil variantu viz obr. Máte s tím někdo nějaký zkušenosti, nepředpokládám že by to nějak extra těsnilo při úplným zatopení vodou, jde mě hlavně o to aby tam neteklo při běžným cákání. První vstup k servu už mám hotovej tak večer zkusim přidat reálné fotky.

http://plujeme.webnode.cz/images/200001 ... c/dekl.JPG

Nešel by ten kanálek propojit hadičkou ven z lodě, aby voda odtékala jako okapem?

[Ivvo]

Tak sem zase chvilku tvořil a narazil sem na problém jak udělat těsnící ale zároveň rovnou palubu, nakonec sem zkusil variantu viz obr. Máte s tím někdo nějaký zkušenosti, nepředpokládám že by to nějak extra těsnilo při úplným zatopení vodou, jde mě hlavně o to aby tam neteklo při běžným cákání. První vstup k servu už mám hotovej tak večer zkusim přidat reálné fotky.

http://plujeme.webnode.cz/images/200001 ... c/dekl.JPG

Podobně mám udělanou palubu na Springerovi... Použil jsem hliníkový U profil koupený v Globusu (není to čisté U ale má rovné plošky na vrcholu - fotku bohužel nemám, ale mohu vyfotit a poslat) tento profil jsem nalepil (za jednu plošku) zespodu k palubě (druhá ploška podepírá vyndavací část), poté jsem teprve vyřízl kotoučovou bruskou (0,3mm silný kotouč) otvor do paluby, na jeho hranu jsem nalepil lištu která pasuje do vnitřku profilu. na dno plánuji těsnění do oken (D profil) a také výplň vazelínou.

Skrz kryt otvoru mi prochází duté úvazníky, které mají uvnitř šrouby. Ty přitáhnou kryt k palubě a tím je to lépe utěsněno. Nevýhodou je, že při potřebě dostat se dovnitř potřebuji rozdělat 8 šroubů... To by šlo vymyslet jinak...

[PeterP]

Určite by sa to dalo urobiť, otázka je, či to bude fungovať ?

Pri rozmere kanálika na mojej lodi cca 8x8 mm asi funguje niečo ako kapilárna vzlínavosť a povrchové napatie vody, ktoré spôsobujú, že voda sa tam "drží" a nemá príliš chuť nikam odtekať.

Navyše kanálik nie je príliš v spáde.

Takže keď dôjde k opätovnému zaliatiu paluby, voda sa pretlačí rýchlejšie dnu do lode, než by stihla odtiecť nejakou hadičkou malého priemeru.

Ale ak sa jazdí s loďou slušne, tak je to riešenie OK.

Na streche Hermana mám 4 odtokové otvory veľkosti cca 2x 15mm a keď je tej vody na streche málo, jednoducho neodtečie.
Až keď na streche vznikne "bazén" tak hmotnosť vody premôže to povrchové napätie a začne to ako tak fungovať ...

Z toho plynie poučenie, že treba prejsť na väčšie mierky

[Katana]

Silikon taky není marné řešení, skoušel jsem něco v tom smyslu dělat na rychločlunu Delfín od pelikána, a částečně to i funguje, tam ten kryt je bohužel sundaván permanentně takže to nejde udělat na 100%.

Jinak pro lepší představu toho jak tomoje řešení vypadá v reálu:
http://plujeme.webnode.cz/album/psv/#img-5354-jpg

Té vazelíny bych se až tak nebál bude jí jen trochu v té drážce aby se to pěkně zatěsnilo, (i tam by to šlo možná vyřešit silikonem ale musel bych tam pak ten dekl nějak přitahovat, přecijen ten silikon až zase tak nepruží), no uvidíme v praxi možná jeslti bude chvilka tak zkusim jen tak narychlo udělat kolem deklu zezhora hrazení a napustit to vodou, kdyžtak zdokumentuju a ukážu, (ale s tim časem to vidim bledě zítra si jedu pro půlku rodiny do porodnice což znamená že čas budu mít tak za dva roky :-()
