Schéma ovládání plachet

Kelly · Příspěvek od **Kelly** » stř kvě 04, 2011 10:08

Zdravím ,řeším jak nejlépe udělat ovládání plachet,má někdo nějaký kvalitní výkres nebo detailní fotografie? Také zde byl článek o ovládání s nekonečnou smyčkou ale můžu si oči vykoukat a nemohu ho najít.
Plachty chci ovládat navijákem pod palubou a chci aby to bylo co nejednodužší ,minimum kladek a pod.
Díky za rady a podněty!

Příspěvek od **ladous** » stř kvě 04, 2011 10:34

Např. tento článek by mohl odpovědi poskytnout:
http://minisail.cz/clanky/co-se-skryva-pod-palubou

Pak se nabízí jeden informační zdroj od Borka Dvořáka v němčině, ze kterého lze z četných ilustrací též čerpat:
http://www.minisail-ev.de/mb/mb-02-03/mb-02-03.htm

Kelly · Příspěvek od **Kelly** » stř kvě 04, 2011 12:59

Jo díky ,to na Minisail je přesně to co jsem nemohl najít...

icalan · Příspěvek od **icalan** » úte črc 31, 2012 09:55

Dobrý den, sic jsem již postarší pustil jsem se na žásost syna do stavby lodě-karavely, špatně jsem vytiskl planky tak z puvodně 20cmm jsem slepil trup 70cm tak bych rád tuto na ovládání, má dvě latinské plachty každá je ovládána 6+2(vytažení ráhna)lana máte s těmito typmi plachet nějakou zkušenost? děkuji

Příspěvek od **ladous** » úte črc 31, 2012 10:19

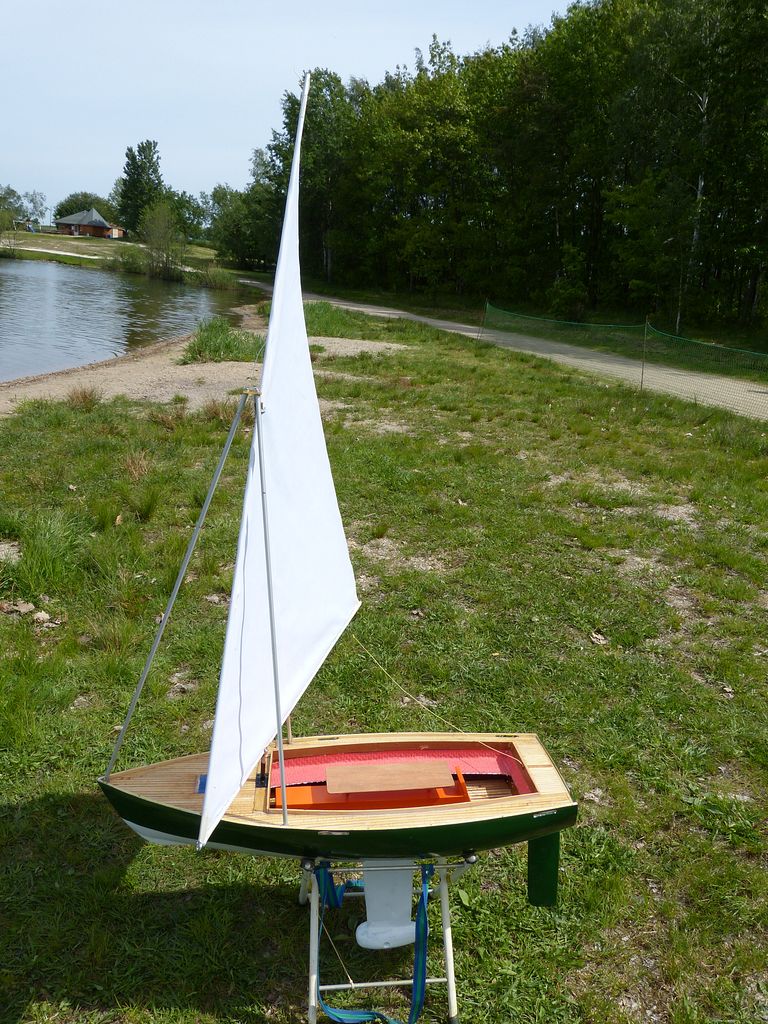

Obávám se, že s dvojicí takových plachet u nás nemá zkušenost nikdo. Před několika lety s jednou vzdáleně podobnou plachtou vyváděl skopičiny majitel katamaránu Proa:
Obrázek

Letos na stejné téma experimentuje František Chmelka, jen se elegantně vyhnul problému s překážejícím stěžněm tak, že zvolil předlohu, která klasický stěžeň nemá:
Obrázek

Na samý závěr si však neodpustím poznámku o tom, že pro případné dobré jízdní vlastnosti bude 70 cm dlouhý trup stále malý a jen horko těžko se do podpalubí vejde vše potřebné: naviják, servo kormidla, přijímač, akumulátory.

Karolinus I · Příspěvek od **Karolinus I** » stř srp 01, 2012 06:23

icalan píše:Dobrý den, sic jsem již postarší pustil jsem se na žásost syna do stavby lodě-karavely, špatně jsem vytiskl planky tak z puvodně 20cmm jsem slepil trup 70cm tak bych rád tuto na ovládání, má dvě latinské plachty každá je ovládána 6+2(vytažení ráhna)lana máte s těmito typmi plachet nějakou zkušenost? děkuji

Zdravím, nepochopil jsem, co znamená 6+2. Myslím, i když zde není ani obrázek zamýšlené stavby, tak ovládání bude jednodušší než jiného dvojstěžníku. podle někerých fotek je plachta jednou vlevo a jednou vpravo přes stěžeň. Na jednoduché ovládání stačí jedno servo jako naviják a druhé na kormidlo. V první fázi bych to jinak neřešil. později , až se to vyzkouší, tak bych začal doplňovat ovládání . (další servo na trim plachet, popřípadě zkusit přehazování přez stěžěň a pod.) Těch 70 cm bych nechal jako pojízdnou laboratoř a začal uvažovat o déce kolem 120 cm, popřípadě více.

icalan · Příspěvek od **icalan** » stř srp 01, 2012 10:06

Loď je podobná jako ta na obrázku jde puvodně o statický model který bych rád na vodu , 6+2 lana ( dvě lana na natáčení ráhna dole,dvě lana na natáčení ráhna nahoře, dvě lana, jedno s cípu plachty a 2hé s cípu plachty přes kladku u ráhna a + dvě lana na spouštění ráhna) problém s rozměry nemám servo kormidla, servo rízení převodovky(pomocí klikové hřídele),(16) navyjákůna převodovce(z hodinářských a jim podobných koleček) a motor navijáků.

icalan · Příspěvek od **icalan** » stř srp 01, 2012 10:10

Karolinus I · Příspěvek od **Karolinus I** » čtv srp 02, 2012 06:19

icalan píše:tato

Většina lan, které uvádíš, je pro plavbu spíše na obtíž. pro začátek bych opravdu volil pouze ovládání jednoduché. Až se vše osahá, tak přidávat případná další vylepšení. Chtělo by to ale něco konkrétnějšího,(fotku, nákres a pod.) Jestli máš teď o víkendu volno, celá elita plovoucích modelů plachetnic je na Velkém Dářku. Tam se dovzíš nejvíce vědomostí. jinak Ti fandím byli by jsme už dva s latinou.

icalan · Příspěvek od **icalan** » pát srp 03, 2012 00:36

Aho bohužel jsem v hokně, prvotní plán jenž se ni dostal do ruk(našel a stákl z internetu) byl na loď podobné této - http://cs.wikipedia.org/wiki/Karavela . Nemužu sem nějak tento obr. dostat proto odkaz, dnes jsem se od známého dozvěděl že jde v podstatě o ořezaný (poupravený) plánek p. Daniela Duška na Ninu a v součastnosti mi vyvstala otázka zda Nina či Karavela z překladu latiny Svatá. dále jsem se nechtěně dopustil blamáže loď odpovídá Nině 1: 48, křivítko s pravítkem které nejčastěji používám mi žena pro zpříjemněni práce nahřála a natáhla,

Karolinus I · Příspěvek od **Karolinus I** » úte srp 07, 2012 08:07

icalan píše:Aho bohužel jsem v hokně, prvotní plán jenž se ni dostal do ruk(našel a stákl z internetu) byl na loď podobné této - http://cs.wikipedia.org/wiki/Karavela . Nemužu sem nějak tento obr. dostat proto odkaz, dnes jsem se od známého dozvěděl že jde v podstatě o ořezaný (poupravený) plánek p. Daniela Duška na Ninu a v součastnosti mi vyvstala otázka zda Nina či Karavela z překladu latiny Svatá. dále jsem se nechtěně dopustil blamáže loď odpovídá Nině 1: 48, křivítko s pravítkem které nejčastěji používám mi žena pro zpříjemněni práce nahřála a natáhla,

Obrázek není třeba, je poměrně známý , ale jako plovoucí model bych jej moc nedoporučoval. Vhodnější se mi jeví odkaz od p. Hájka v sekci "bazárek". Ale jsou i jiné .
