Torpédoborec 40

[Bebajz00]

Jo já na to mam desku s tou dvojtou palubou tohle sem si jen složil na rychlo abych viděla jak na tom sem a mod se podívat ve skutečnosti kolik tam je místa protože sem si do nedokázal představit z toho plánu...

Převodovku sem chtěl dát jednak kvůli zvuku ale taky sem myslel aby tam byl převod do pomala. Nebo to je jedno kolik to bude točit?

[Nalim]

Převodovka sice hlučí ale má výhodu v jemné korekci v doku díky převodu do pomala (pokud budeš soutěžit) profici budou protestovat že to zvládnou i bez ní. Jinak výborné převodovky dělá Jan Slezák http://www.admiralshop.wz.cz/Prodejna/start.html

[Ivvo]

prevodovka jen kvuli zvuku? to uz tam muzes dat na spojku hridele kus plastu z kelimku od jogurtu a proti nejakou tycku. kdysi jsme to jak deti davali na kolo do vypletu

nechces radsi na zvuk pouzit zvukovu modul? da se nastavit na ruzne druhy motoru atd...misto pro reprak tam urcite najdes...

pouzij kompakt hridele a na ne primo pridelej motory, usetris si spoustu starosti a prace. na otackach samozrejme zalezi, ale pokud budes mit vyssi otacky, tak staci srouby s mensim stoupanim, nebo omezeni vykonu na radiu... 400vka 30mm sroub naprimo snese bez problemu...

[Bebajz00]

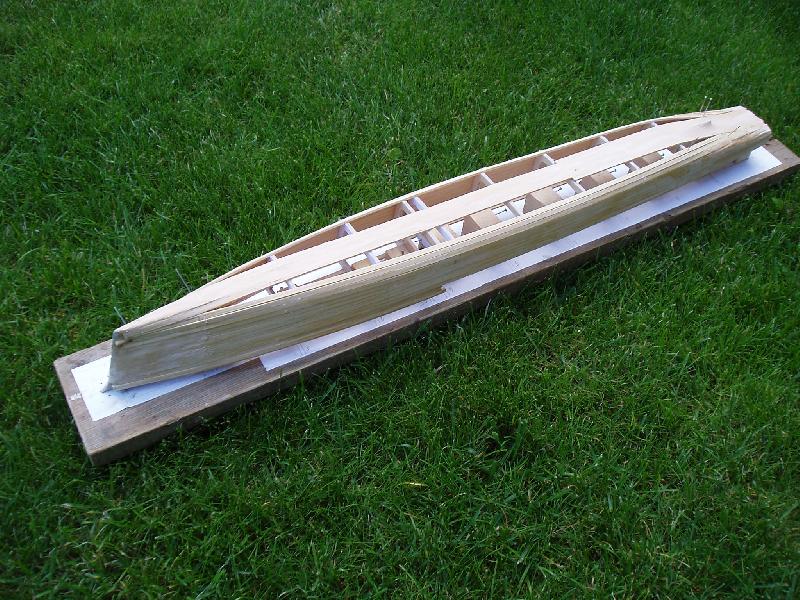

Super tak to je ta dávat nemusim :-D no zatím sem na tom asi takto: (doufám že už to bude fungovat ) ale ještě musim dopilovat žebra a pak vyrvarovat špičku a záď, potáhnout trup nějakou čtvrtkou nebo něčim a budu snad o vánocích laminovat....

[Morpheus141]

Mno .... je taky potřeba zvážit nižší odběr motorů díky převodovce a tím delší výdrž akumulátorů

[milanp]

Moje stavba 40
[img]C:\Documents and Settings\pivkom1.SOU.000\Plocha\42\401.jpg[/img]
[img]C:\Documents and Settings\pivkom1.SOU.000\Plocha\42\402.jpg[/img]

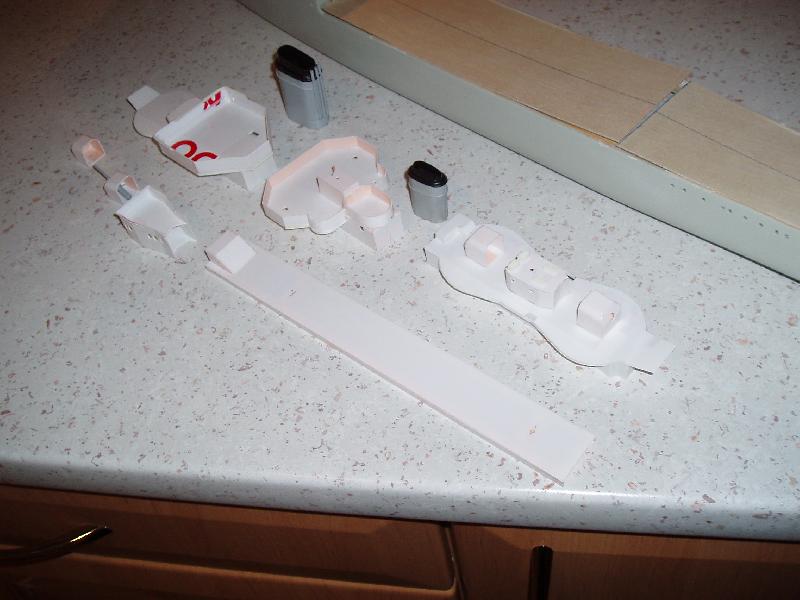

a neslavný (neplánovaný) konec:

[img]C:\Documents and Settings\pivkom1.SOU.000\Plocha\42\403.jpg[/img]

Potom jsem se rozhodl pro reálnou předlohu 42
[img]C:\Documents and Settings\pivkom1.SOU.000\Plocha\42\421.jpg[/img]

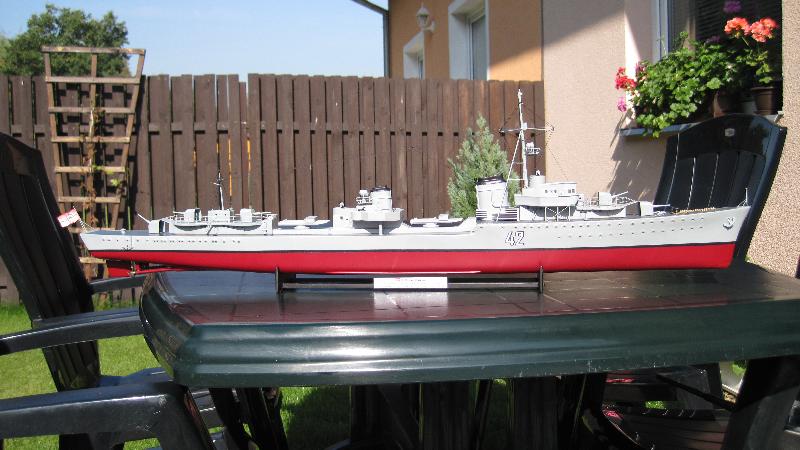

a toto je moje "čtvrtmaketa"
[img]C:\Documents and Settings\pivkom1.SOU.000\Plocha\42\422.jpg[/img]
[img]C:\Documents and Settings\pivkom1.SOU.000\Plocha\42\423.jpg[/img]
[img]C:\Documents and Settings\pivkom1.SOU.000\Plocha\42\424.jpg[/img]

Měřítko 1:150 (délka 83 cm, šířka 12 cm), 2 x MIG 280 napřímo, lodní šrouby z měděného plechu 1 mm ružně vyrobené. Plavební vlastnosti i rychlost jsou dobré ale nástavby nejsou dokončené (zábradlí, záchranné čluny atd.) z důvodu celkové hmotnosti.

[milanp]

Nějak jsem to vkládání obrázků zvoslil. Takže toto je ta 40:
[img]file:///C:/Documents%20and%20Settings/pivkom1.SOU.000/Plocha/42/401.JPG[/img]
[img]file:///C:/Documents%20and%20Settings/pivkom1.SOU.000/Plocha/42/402.JPG[/img]
[img]file:///C:/Documents%20and%20Settings/pivkom1.SOU.000/Plocha/42/403.JPG[/img]

a toto je 42:
[img]file:///C:/Documents%20and%20Settings/pivkom1.SOU.000/Plocha/42/421.jpg[/img]
[img]file:///C:/Documents%20and%20Settings/pivkom1.SOU.000/Plocha/42/422.JPG[/img]
[img]file:///C:/Documents%20and%20Settings/pivkom1.SOU.000/Plocha/42/423.JPG[/img]
[img]file:///C:/Documents%20and%20Settings/pivkom1.SOU.000/Plocha/42/424.jpg[/img]

[Luděk]

Chlapi už to nehulte !!!!

Jak může mít nějakej server na internetu potuchu, co máš v C:\Documents_and........ .
Kdyby tu nebyl návod jak vkládat obrázky....

[milanp]

Zhulenej nejsem ale nějak jsem si neuvědomil, že ty obrázky musí být někde na netu. Teď jsou už ve fotogalerii.
Takže třetí pokus:

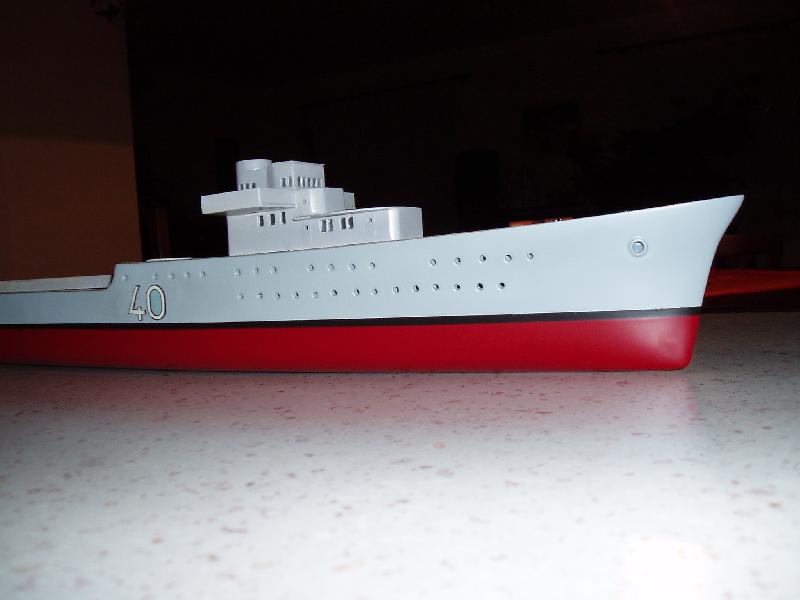

- torpédoborec 40:




- torpédoborec 42:





Ještě jednou se omlouvám.

[carrot]

ta fotka neplánovaného konce mi navodila vzpomínku na "Cestu do pravěku" Ale velká škoda. "čtvrtmaketa vypadala dobře...

carrot

[Pepa Darvaš]

Lidi nemáte někdo na prodej tento plánek? Potřebuji pro stavbu trupu na formu. Díky

[Nalim]

Ahoj Pepo
pokud jedeš na konferenci 15 února, tak plánek můžu vzít sebou.Nebo pokud kvaltuješ, tak ho můžu poslat. Milan

[Pepa Darvaš]

Pošli mi ho spěchám příští týden mám mít trup hotový. Na konferenci se srovnáme. Díky
Josef Darvaš
Žireč 106
54404 Dvůr Králové 4

[Nalim]

zítra ho máš v poště ;-)

[Pepa Darvaš]

Je to doma, díky srovnáme to na schůzi.

[Bebajz00]

chtěl jsem se ještě zeptat někoho kdo už tento model má hotový jak řešil velikost otvoru v palubě... podle plánku se jedná asi o 44 mm na šířku což mi přijde dost málo na vyndávání elektroniky.... tak se chci zeptat jestli někdo neřešil například sundávací celou palubu a ne jen nástavby...

[petr hájek]

a co řez po vodorysce?
je to celkem dobré řešení pro dokonalý přístup a dá se to vše velmi dobře utěsnit

[Bebajz00]

To zní zajímavě ale nevím jak přesně by se to dalo udělat... nevíš o nějakým návodu nebo fotkách?

[petr hájek]

https://forum.mo-na-ko.cz/portal/img/m ... p1plk4.jpg

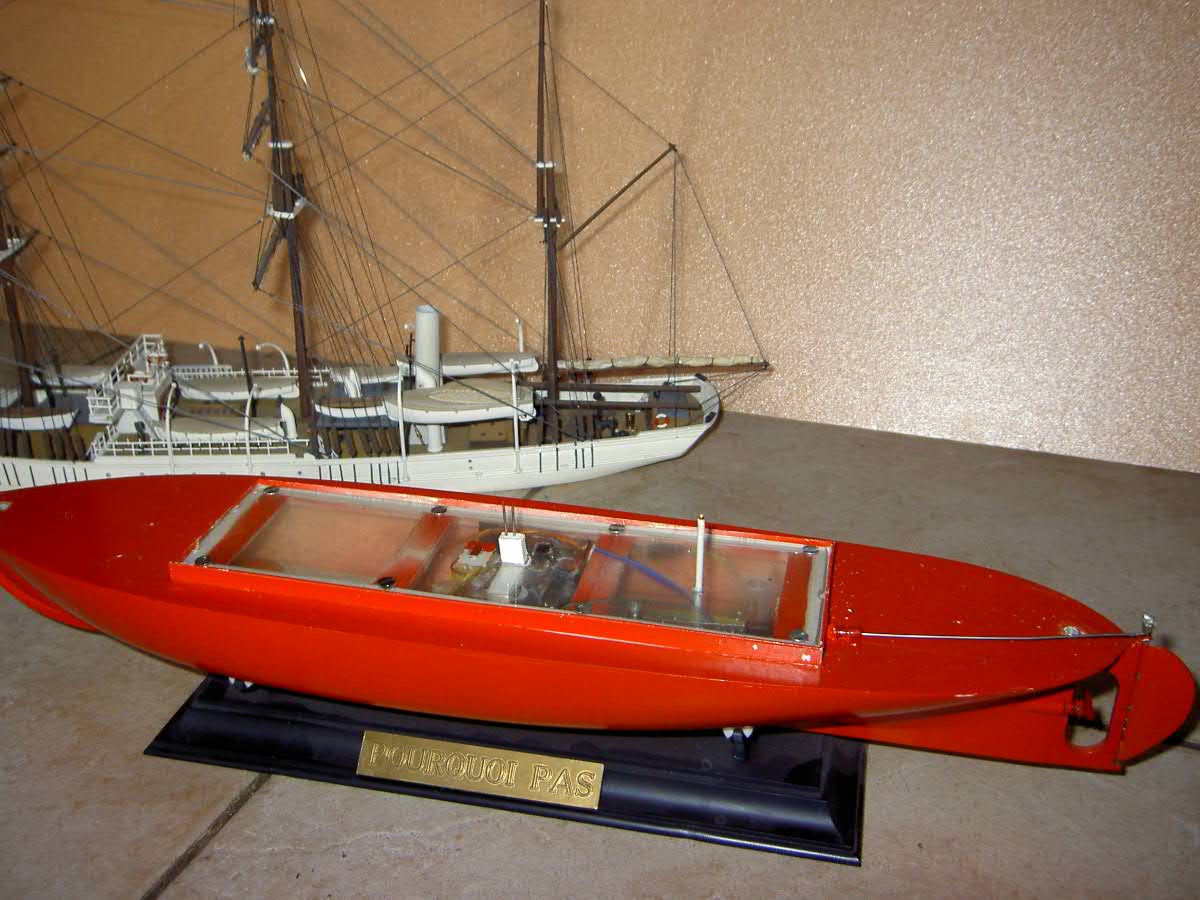

tohle je jeden z minimodelů, kde jsem toto použil. jinak návod na toto řešení jsem kdisi viděl v sovětském ,,modelit-konstruktor,, ale netuším ročník ani číslo

[petr hájek]
