Brave Borderer - riešenie konštrukcie trupu

[peterd]

Po tom ako som mal problém so stavebnicou K.D Perkasa som sa rozhodol si sám nakresliť a navrhnúť
trup pre torpédový čln Brave Borderer . Zvolil som klasickú metódu konštrukcie trupu z preglejky s poťahom z 1,5 mm preglejky následne olaminovanej......
Ale všetkému musí predchádzať plán a premyslenie postupu stavby. Nejaké plány sa mi podarili zohnať a z nich som začal rozkleslovať samotný stavebný plán v Autocade. Účelom je aby sa prevažne všetky potrebné diely na trup dali CNC frézovať .

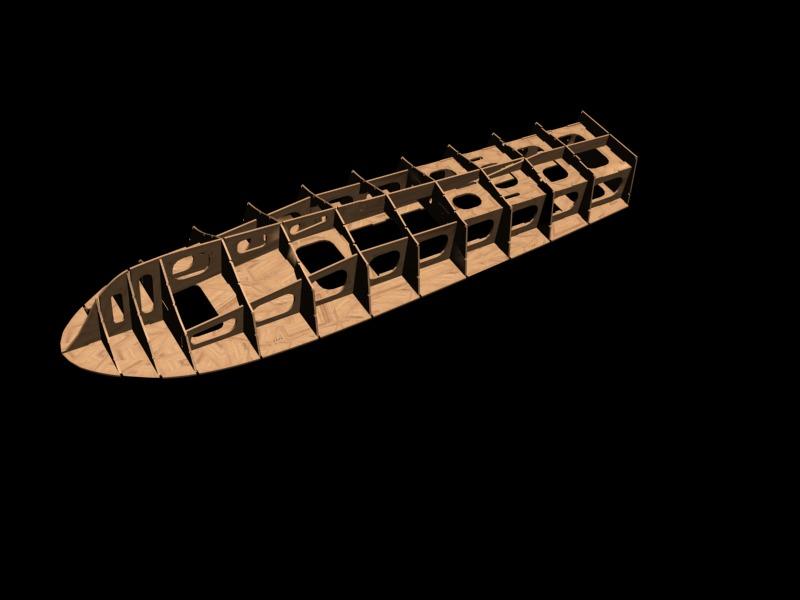

Zvolil som trochu netradičné riešenie......ale to dokumentuje pár záberov v 3D prevedení ...k tomu podotýkam, že nie je to presne zostavené v 3D je to taký pokus o lepšiu predstavu....a mne to pomáha odhaliť chyby pri kreslení a najmä podľa toho sa dá perfektne otestovať postup stavby a prípané nezrovnalosti okamžite odstániť skôr ako sa to vyfrézuje....tak posúdte........ zbytok zverejním postupne....

http://members.chello.sk/birdeye/brave_trup/3dtrup.html

[peterd]

Je to moc hezký, ale mysli na hmotnost - u rychlé lodě je to dost důležité a té překližky je tam docela dost. Bude to parádně tuhé, ale po přelaminování se trup velmi zpevní a plno materiálu tam bude najednou zbytečně navíc.

Je to len prvá štúdia...použijem topoľovú preglejku tá je ĺachká a dostatočne to pri tej konštrukcii bude pevné...ale samozrejme z váhou stále kalkulujem opatrne.....
A ešte to príde odľachčiť....keď už bude jasný aj pohon a ostatné zabudované náležitosti.........
Je tam naozaj ešte veľa zbytočného materiálu.....

[peterd]

Je to moc hezký, ale mysli na hmotnost - u rychlé lodě je to dost důležité a té překližky je tam docela dost. Bude to parádně tuhé, ale po přelaminování se trup velmi zpevní a plno materiálu tam bude najednou zbytečně navíc.

Je to len prvá štúdia...použijem topoľovú preglejku tá je ĺachká a dostatočne to pri tej konštrukcii bude pevné...ale samozrejme z váhou stále kalkulujem opatrne.....
A ešte to príde odľachčiť....keď už bude jasný aj pohon a ostatné zabudované náležitosti.........
Je tam naozaj ešte veľa zbytočného materiálu.....

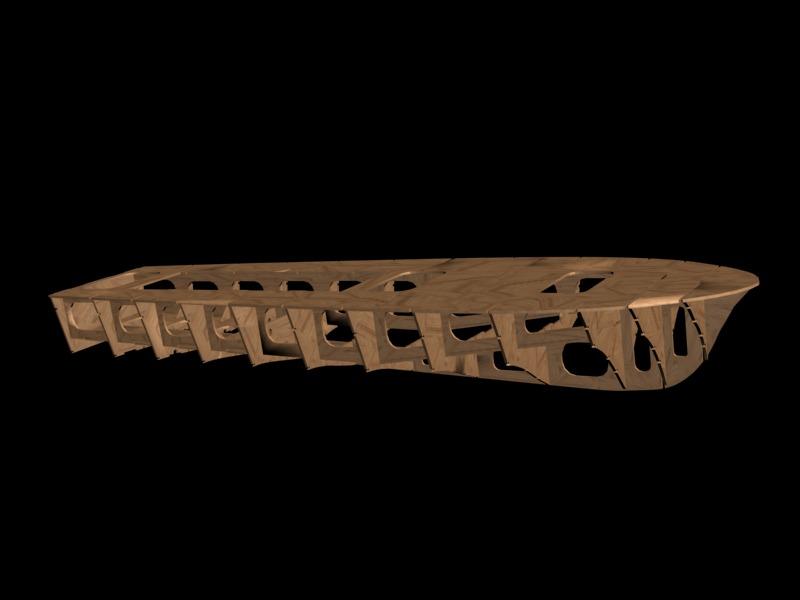

Tak aby nezostalo len pri slovách tak som podrobil konštrukciu odtučňovacej kúre .....

[peterd]

Paráda ! v jakém programu je to kreslené ? V Acadu dělám pouze ve 2D a tak 3D je mi velkou neznámou.

Kreslím to v Autacad 2005 a dokončím v 3D MAX5 ...... v tom 3D MAX5 je to kôli lepšiemu pridelovaniu materiálov , rederovaniu a výstupu v ľubovoľnej forme.
Možno sa niekomu bude zdať zbytočná strata času vytvárať 3D ale uvažujem o tom, že ak sa konštrukcia podatí tak by som celú lodičku spracoval ako stavebnicu a nákresy 3D použil ako názorný návod stavby....

[Godric]

No trup vypadá perfektně, já taky ze začátku přemýšlel, že by se plán mohl dávat i do 3D aby člověk zjistil, zda mu to sedí nebo ne, ale zavrhl jsem to. Ovšem jako použití pro následný návod, super věc.

[peterd]

Paráda ! v jakém programu je to kreslené ? V Acadu dělám pouze ve 2D a tak 3D je mi velkou neznámou.

Kreslím to v Autacad 2005 a dokončím v 3D MAX5 ...... v tom 3D MAX5 je to kôli lepšiemu pridelovaniu materiálov , rederovaniu a výstupu v ľubovoľnej forme.
Možno sa niekomu bude zdať zbytočná strata času vytvárať 3D ale uvažujem o tom, že ak sa konštrukcia podatí tak by som celú lodičku spracoval ako stavebnicu a nákresy 3D použil ako názorný návod stavby....

Umiestnenie púzdier hriadeľov......
