SYLT - hlídková loď Německé pobřežní stráže

[Inkoust]

oděrové lišty na trupu - ABS plast

[Inkoust]

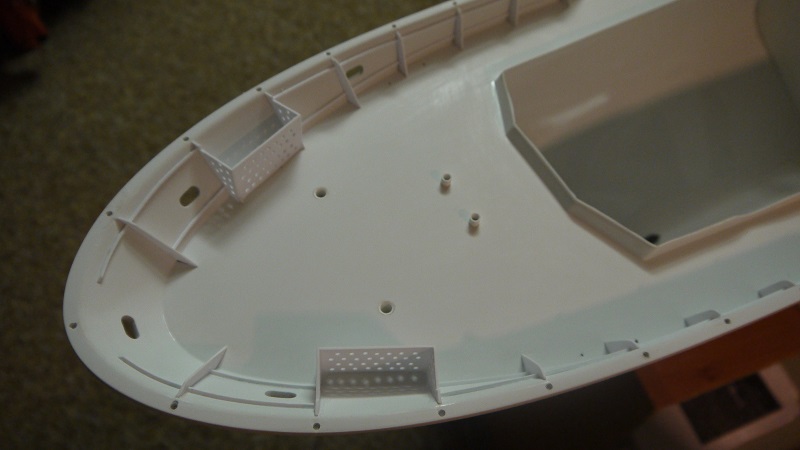

výztuže bortu

[Inkoust]

[Inkoust]

[Inkoust]

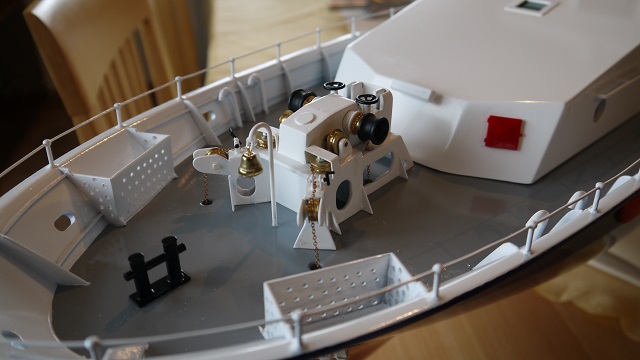

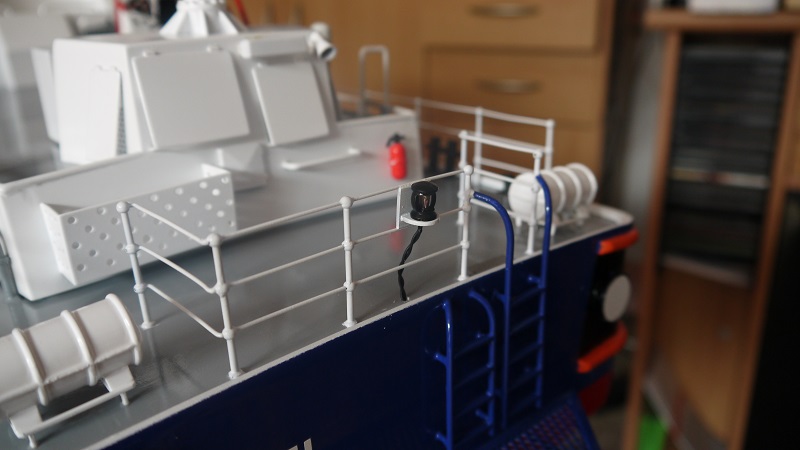

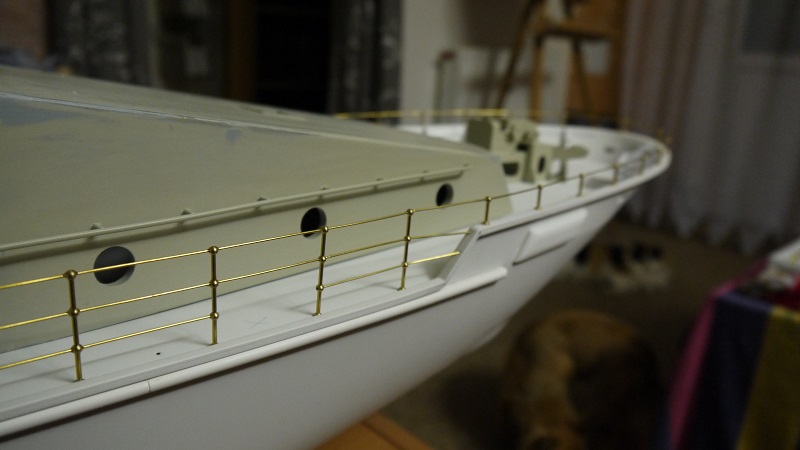

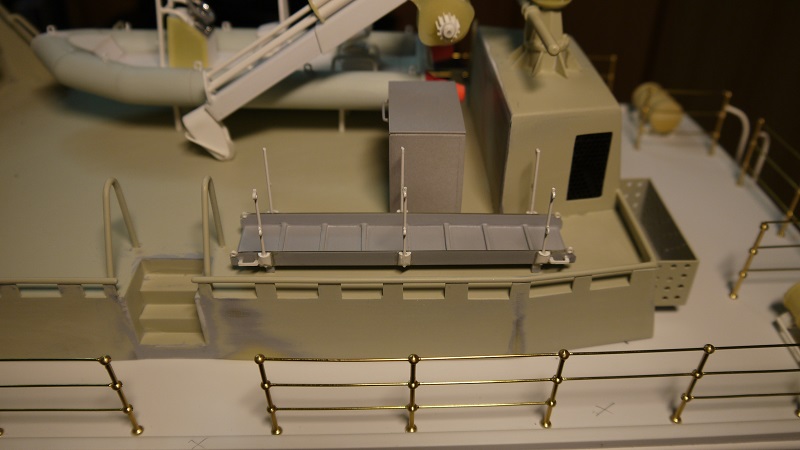

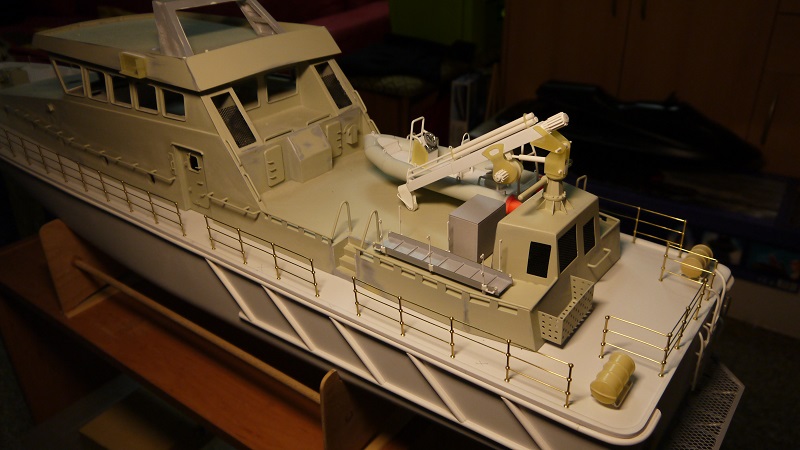

Zábradlí z mosazných sloupků a mosazného drátu.

[Inkoust]

samolepící nápisy vyrobeny na zakázku. mohu výrobce jen doporučit, slušné ceny , rychlé jednání, vysoká kvalita
odkaz zde : www.gragre.estranky.cz

[Inkoust]

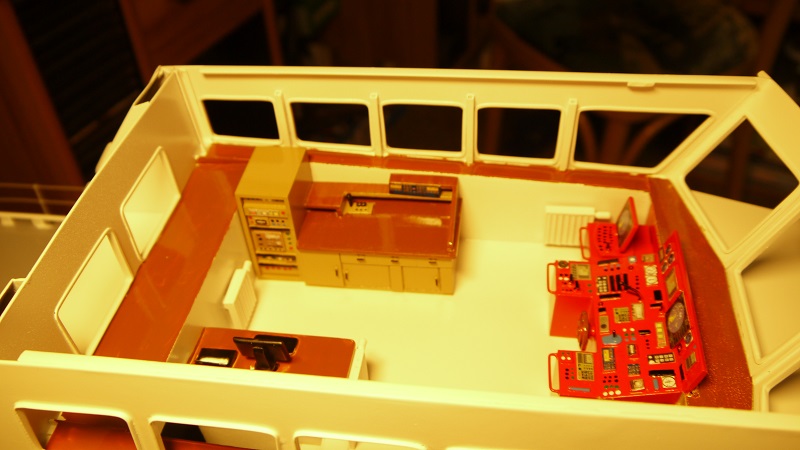

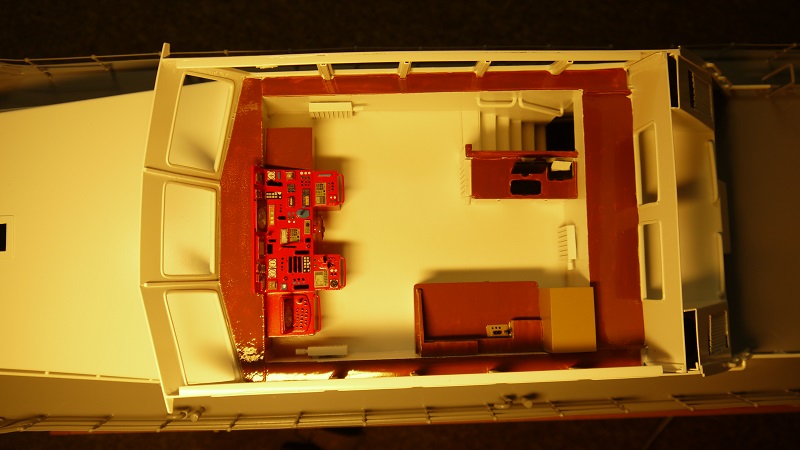

interiér kajuty, chybí sedačky . Zatím nepřilepeno až po nabarvení podlahy a zasklení oken . Bude osvícen.

[Inkoust]

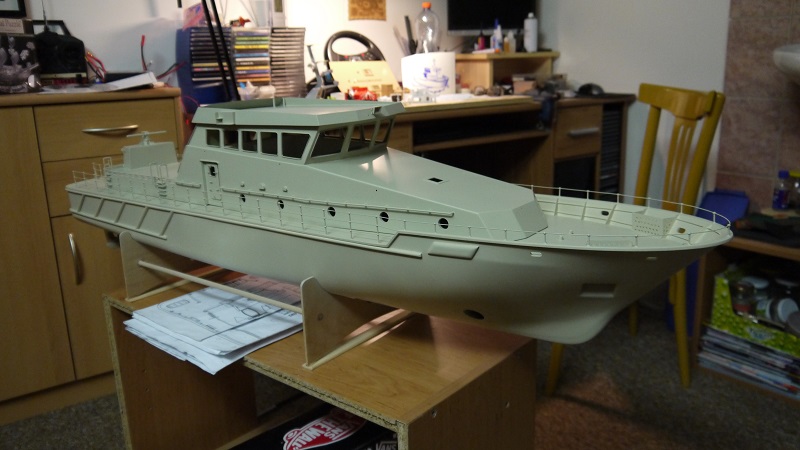

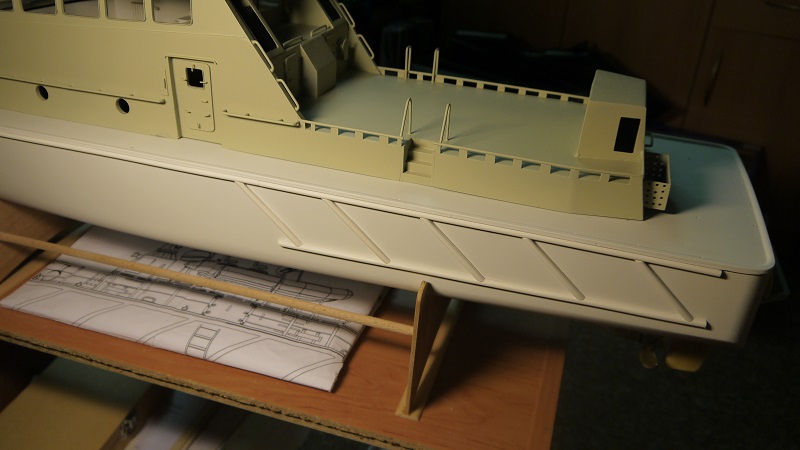

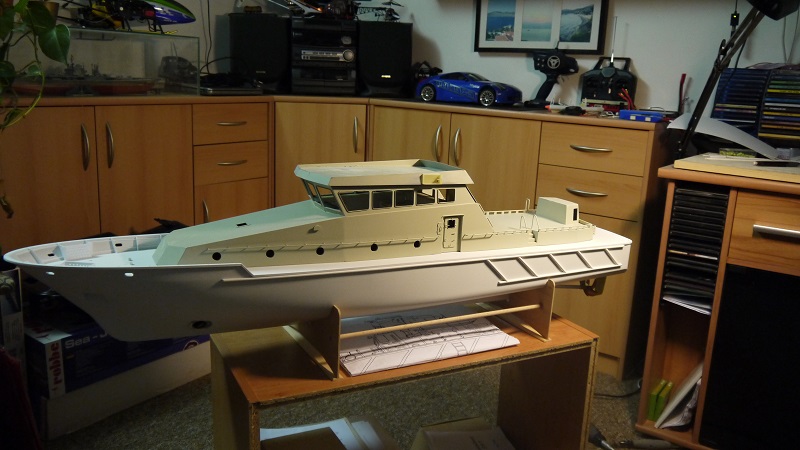

Celá loď v základu a stříkacím tmelu, na trupu dodělány oděrové lišty, vzdušníky atd.

[Inkoust]

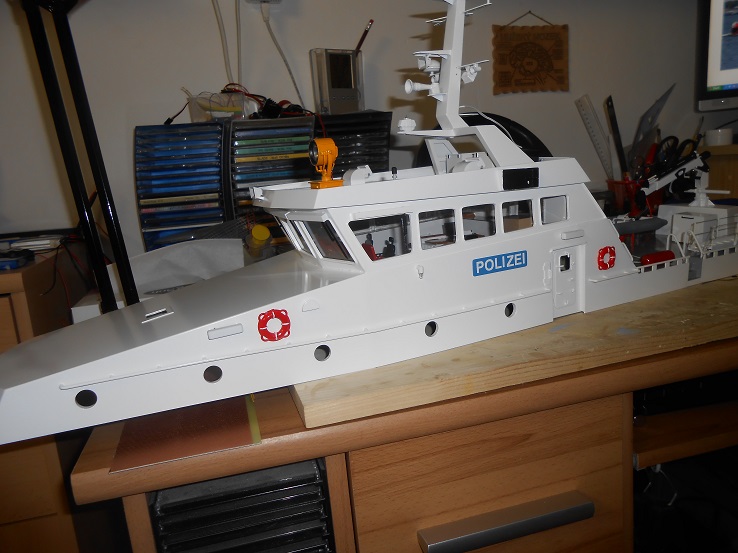

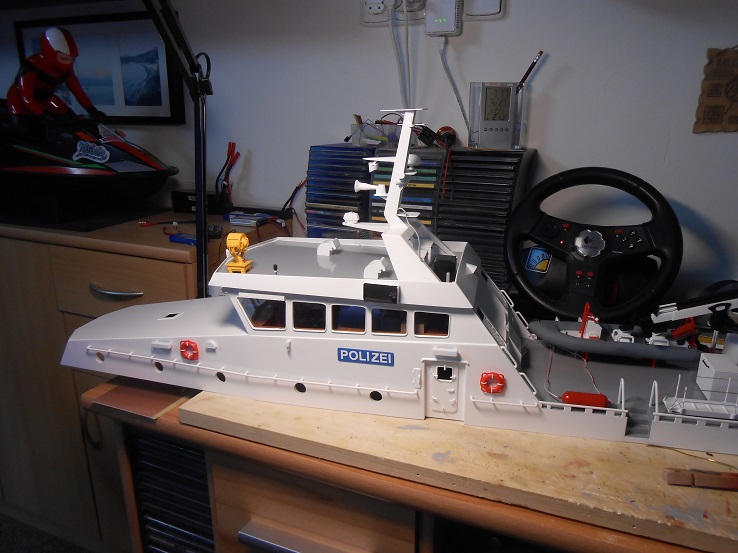

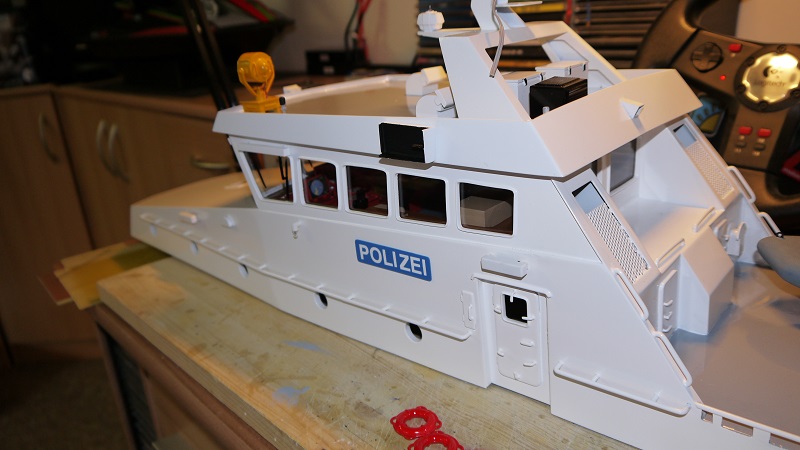

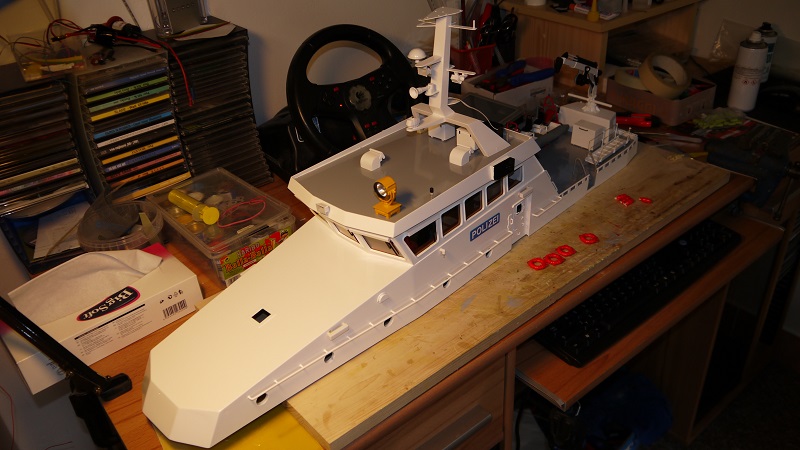

Nastříkaná nástavba a nalepeny doplňky, zasklené okna . Barvu jsem použil ve spray autolak acryl lesk

[Inkoust]

[Inkoust]

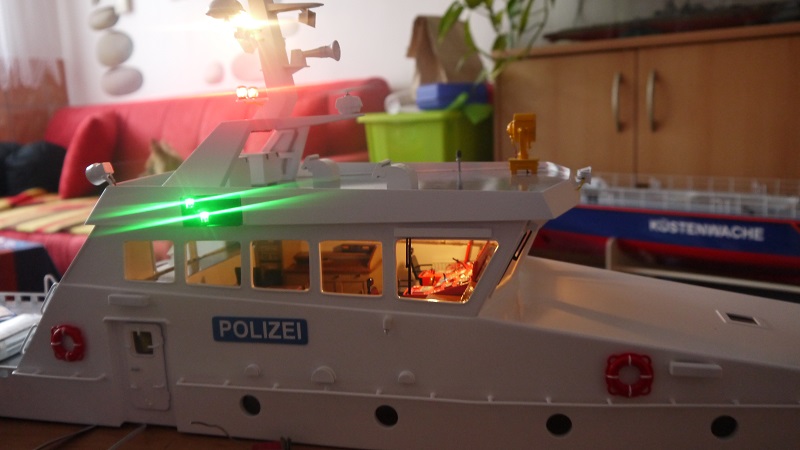

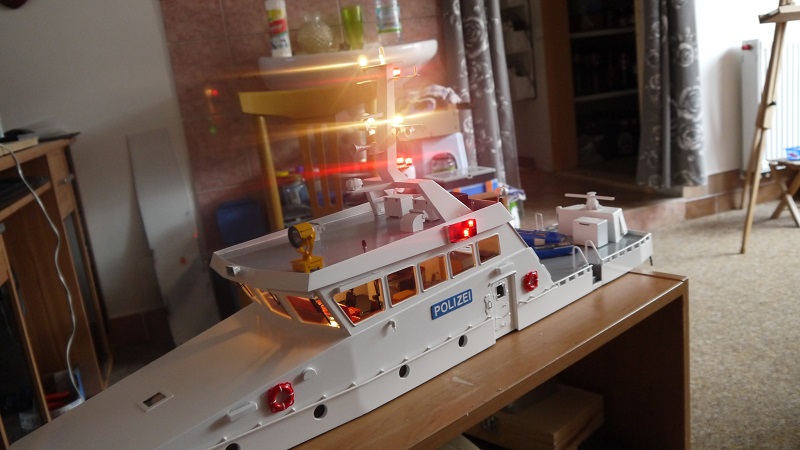

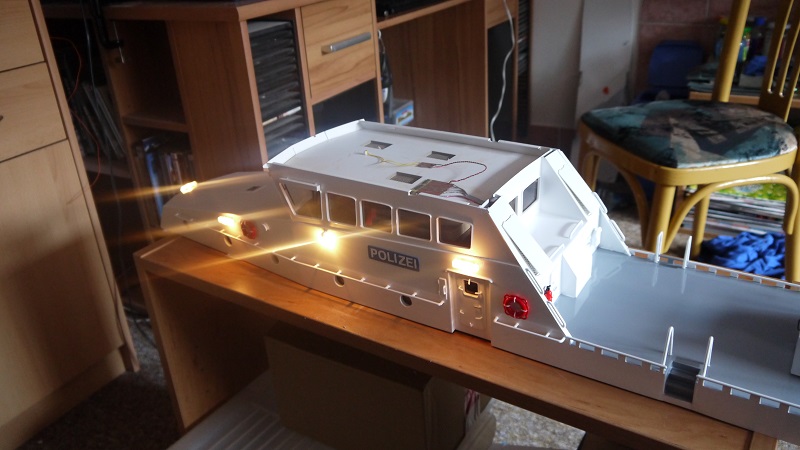

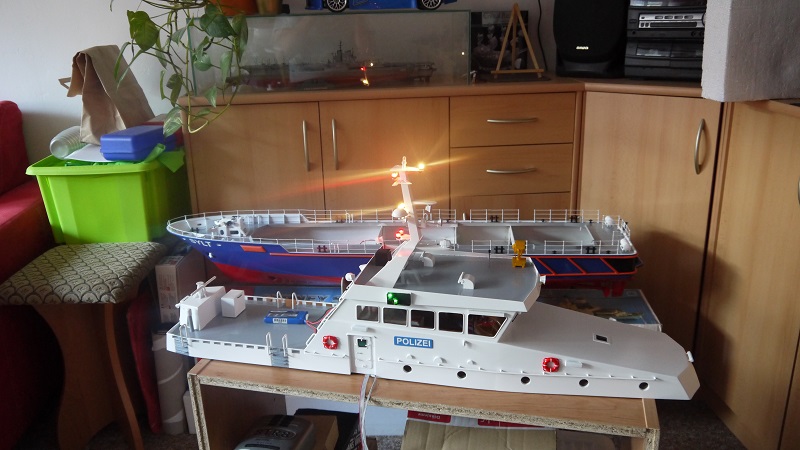

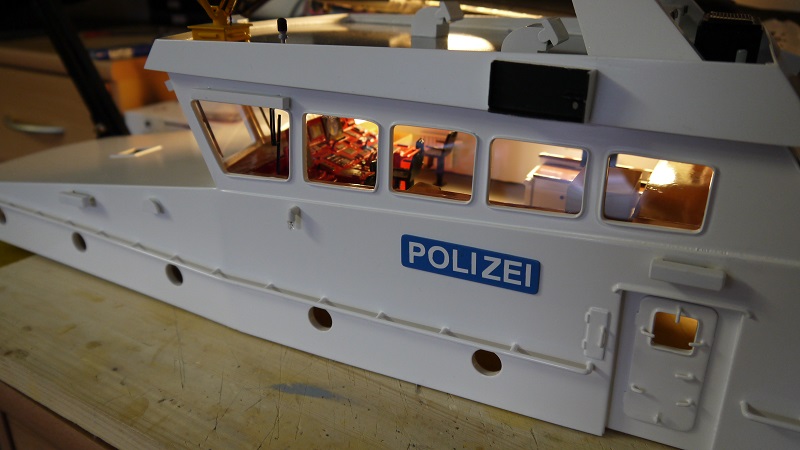

osvětlen interiér a nástavba dle skutečné lodi. Všude použity žárovky 6V s regulátorem napětí na 6V. Venkovní zářivky jsou vyrobeny s ABS profilu obdélníkového tvaru, při výběru jsem našel mléčně zabarvené profily, které žárovička dobře prosvítí.

[Inkoust]

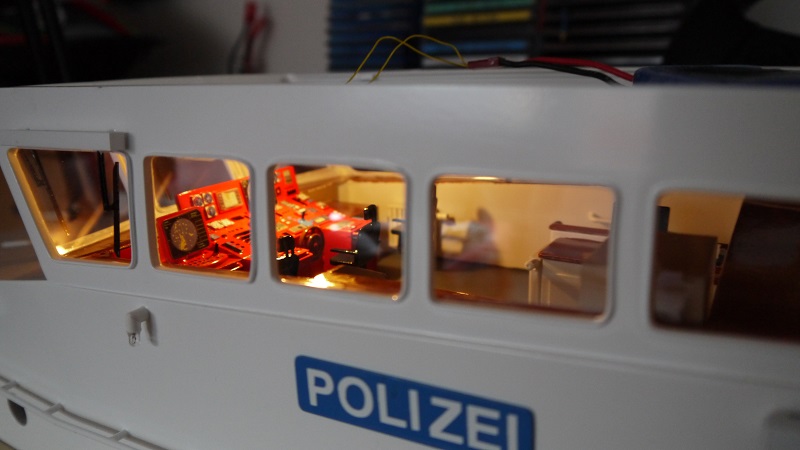

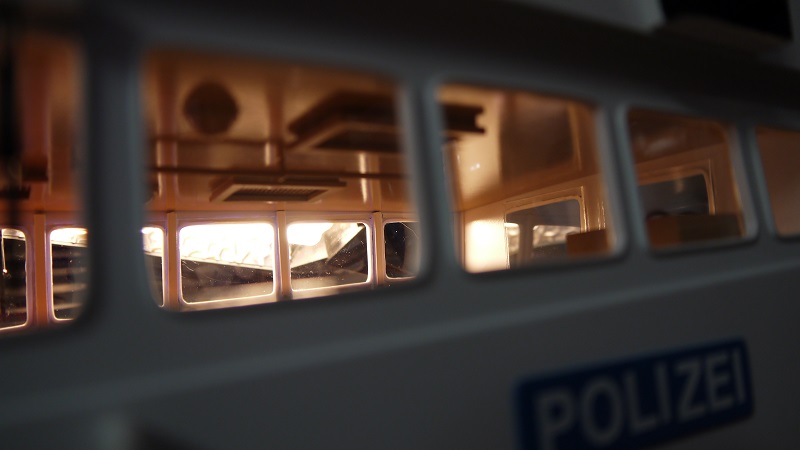

Náhled do kajuty, nebo jestli chcete řídícího centra nástavby, nalepen samolepící obtisk.

[Inkoust]

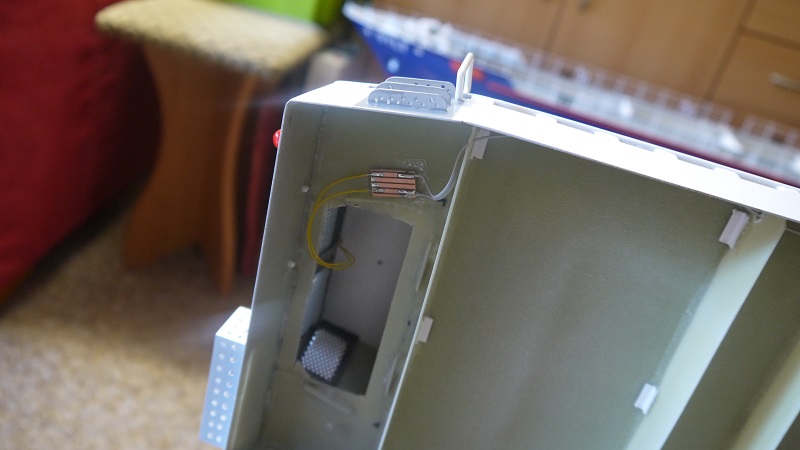

Světla jsou zapojena tak, že jsem dráty od žárovek vtáhl do nástavby a zevnitř jsem přilepil kuprextit a teprve naněm jsem spojoval osvětlení - paralerně dokola nástavby. Pod každým světlem je tato vyfocená destička

[Inkoust]

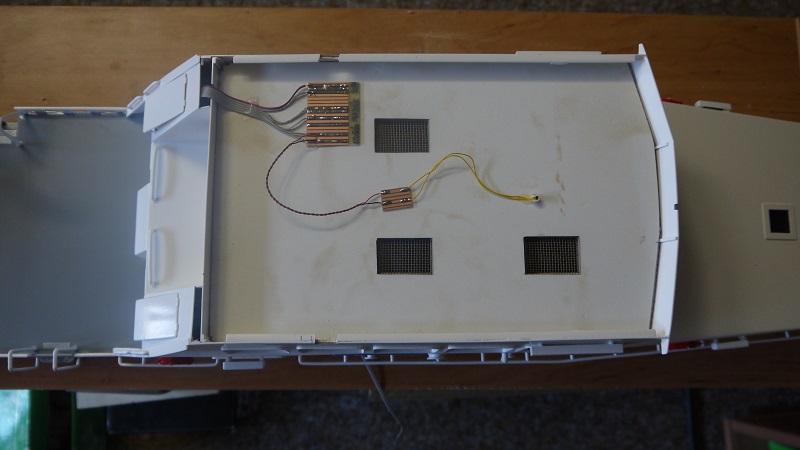

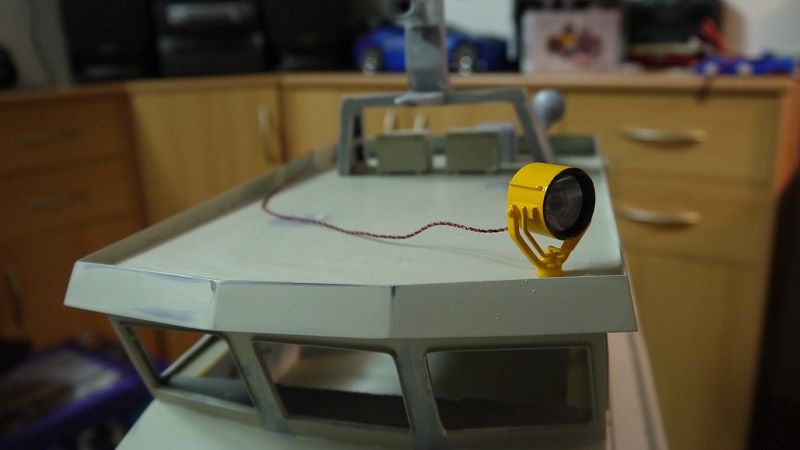

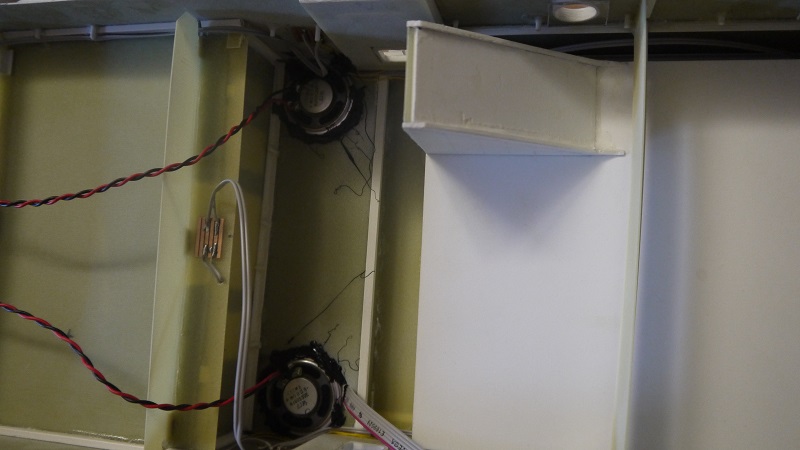

Na stropu v nástavbě je taktéž destička ale jsou na ní vyvedeny kablíky ze stožáru od pozičních světel, blikající modré led, od motorku radaru (z mobilu) a od ledek z reflektorů. U led diod jsou předřadné odpory aby nedošlo k poškození osvětlení a u žárovek dva stabilizátory napětí na 6V. Vše je z desky ve stropě svedeno 6 žilou licnou do podpalubí kde je veškerá elektronika. Teprve po pečlivém odzkoušení jsem si dovolil přilepit střechu nástavby. Dále jsem do nástavby do dříve uvedených otvorů vlepil silikonem malé 8 ohmové reproduktory pro zvuk motorů a lodní sirény

[Inkoust]

Jelikož je ve stožáru dostatek místa vlepil jsem do něho opět destičku tišťáku a pospojoval jsem na ní potřebné žárovičky do sebe aby nešlo moc kablíků pod střechu nástavby, zvlášť jsou zapojeny pozičky a stožárové pozičky spolu s motorkem radaru, a další okruh jsou reflektory na stožáru a další je led modrý maják. Spojení kablíků je z vnitřní strany, aby nebylo vidět. Destička je nabodována sekunďákem aby se nechala v případě nouze vyndat a natřena bílou barvou jako stožár

[Inkoust]

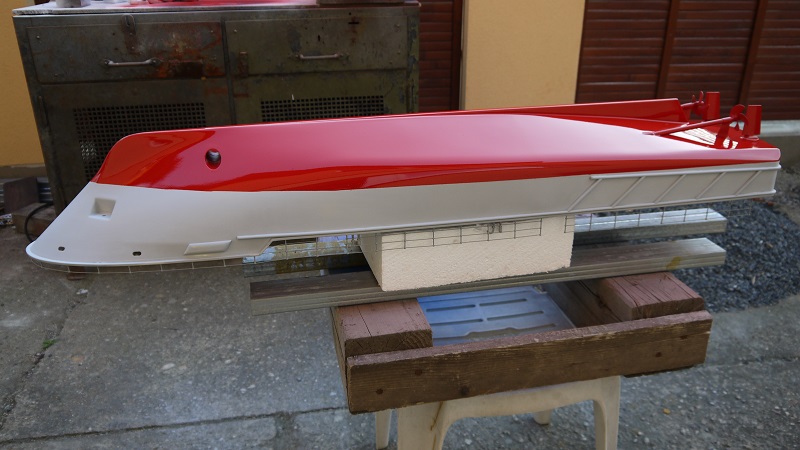

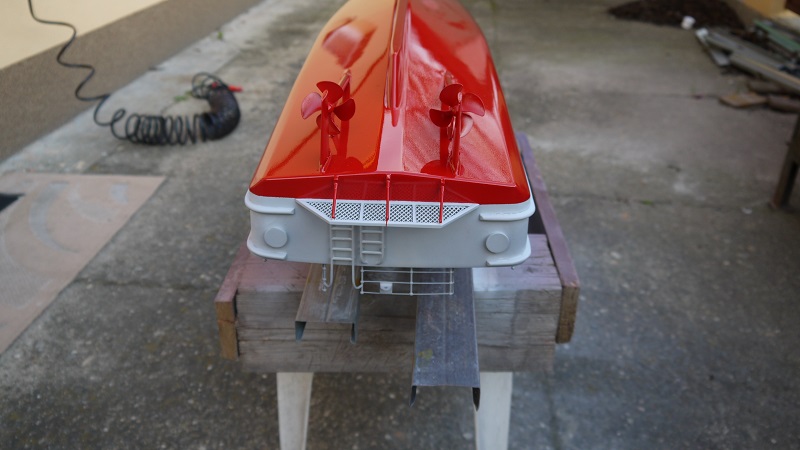

Trup nástřik červenou po čáru ponoru, použita acryl autobarva spray, výhodou je že neteče a rychle schne.
Několik nástřiků v rozmezí cca 10 minut. Před stříkáním byl trup maskován papírovou samolepící páskou a igelitem .

[Inkoust]

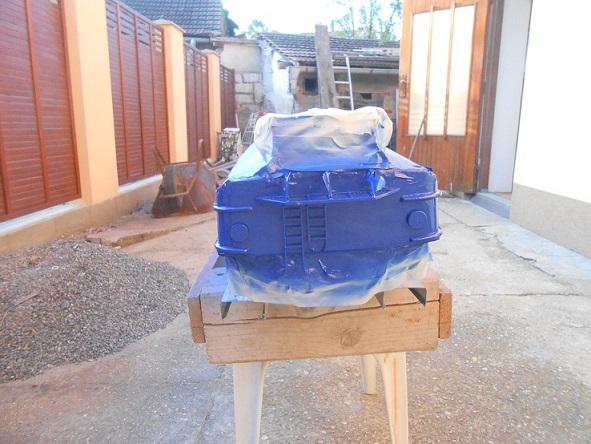

Stejný postup při stříkání modré barvy

[Inkoust]

Po sloupnutí pásek vypadá, že se mě zadařilo, vždycky mívám strach aby barva nezatekla pod pásku. Použil jsem paopírovou samolepící pásku z Hornbachu co se používá na malování. Jiná po ruce nebyla a musel jsem v době stříkání využít počasí a hlavně bezvětří

[Inkoust]

paluba byla na šedo ještě v době před stříkáním trupu, nakonec jse stříkal bort na bílo, opět vše oblepeno papírovou páskou

[Inkoust]

Výsledek stříkání

[Inkoust]

Nabarveny oděrové lišty - ručně štětcem

[Inkoust]

Nalepeny nápisy

[Inkoust]

zadní pozička

[Inkoust]

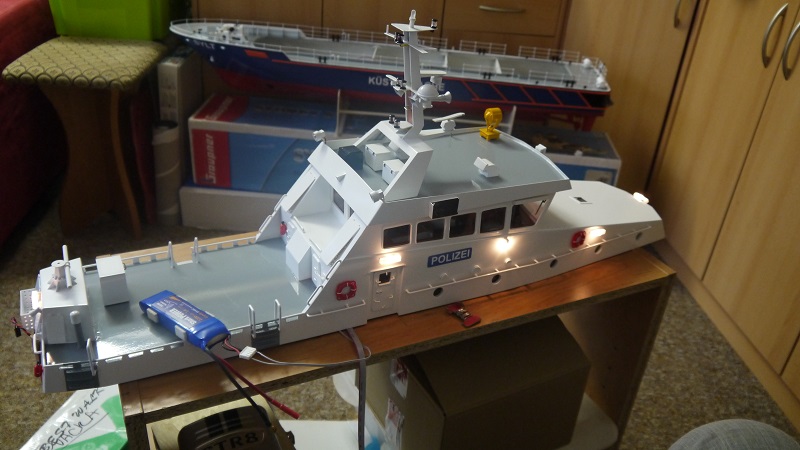

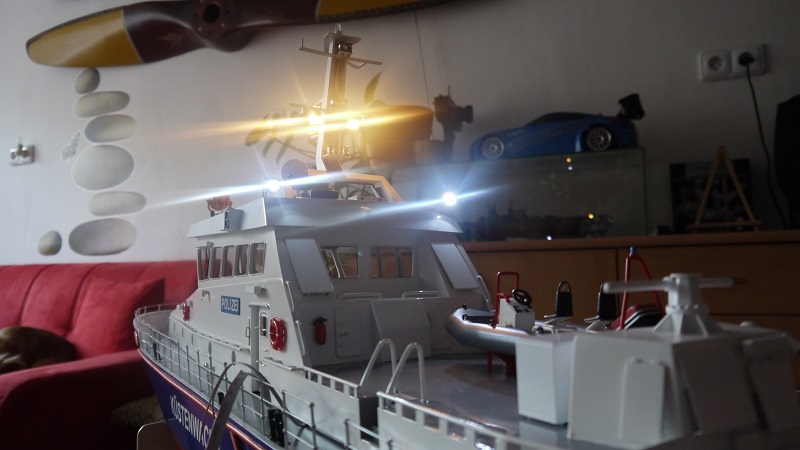

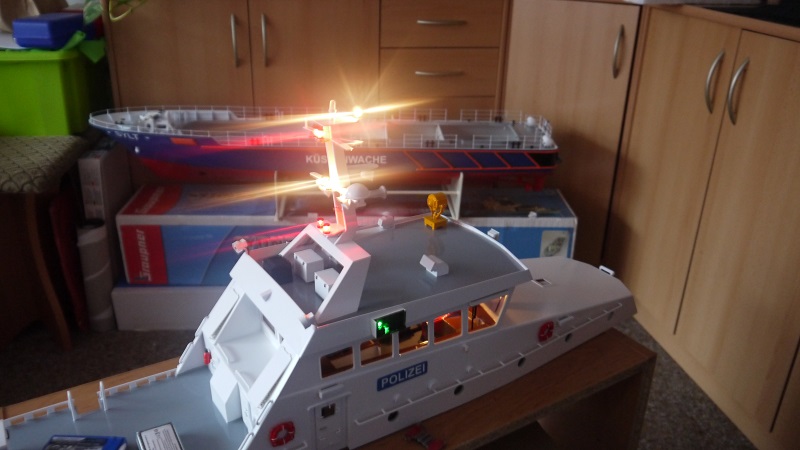

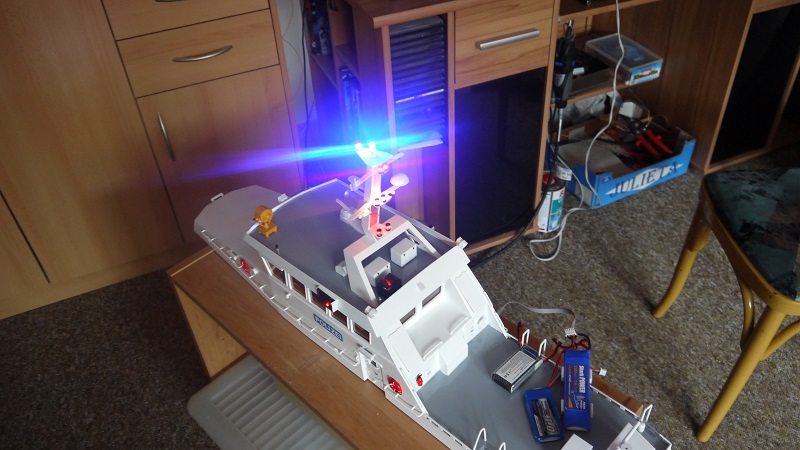

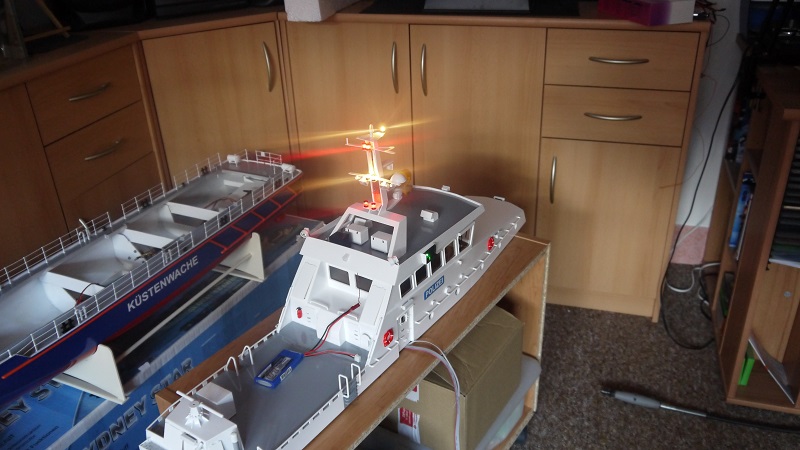

Zprovozňování osvětlení

[Inkoust]

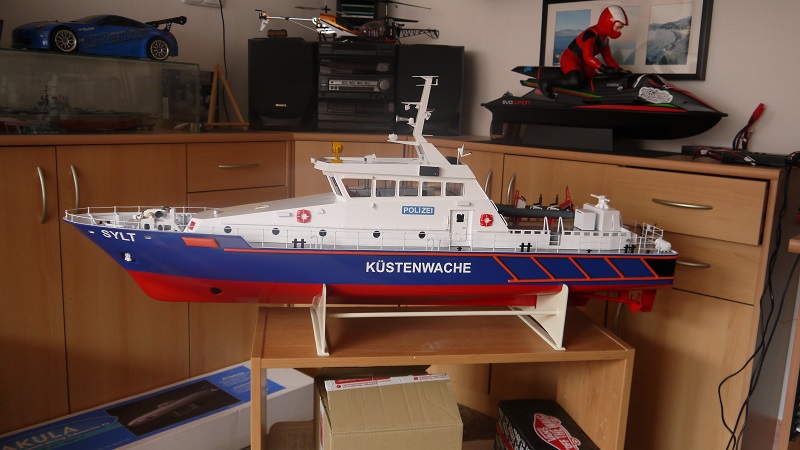

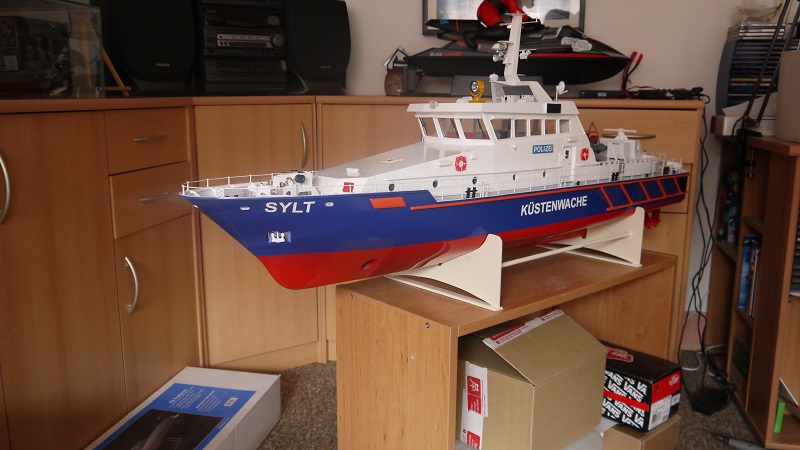

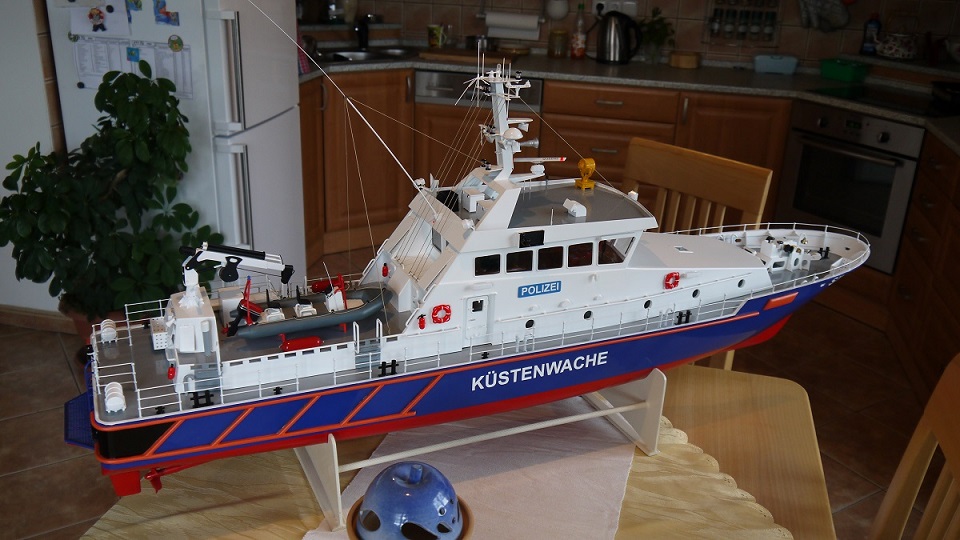

Výsledek mého snažení je skoro u konce, na lodi jsem dělal od ledna letošního roku. Je kompletně zapojeno a zprovozněno osvětlení, funkční kotvy, zvuk diesel motoru, lodní siréna, pohon 2xstřídavý motor 500W, 2x střídavé obousměrné regulátory 60A,2x LIPOL 5400mA, 1x Lipol 4000mA, stejnosměrný regulátor 35A - příčný pohon, servo pro plachetnice - kotvy, 2x regulátor napětí ze 7,4 V na 6V pro žárovky, 2x RC spínač pro spínání osvětlení, 1x velké servo - kormidla, 1x mikroservo pro spínání lodní sirény, 6V žárovky, led pro reflektory, modrá samoblikací led pro maják na stožáru, 1x motorek z mobilního telefonu pro otáčení radaru a pár metrů kabeláže.
