Sablona pre vyrobu lodnej skrutky

[skeblik]

Nazdar,

na MONAKU som nasiel paradny clanok ako vyrobit lodnu skrutku ale nikde som nenasiel aky mam zvolit tvar lopatiek. Ak niekto vie o nejakom prokrame ktory podla nejakych parametrov vykresli profil lopatiek nech da link. Predstavujem si nieco ako program na vykreslenie tvaru bomby - zavazia pre plachetnice.

Osobne potrebujem tvar pre Remorker, 3listy, cca 50-55mm priemer. Stavam PaoloM v mierke 1:31 cca.

Dakujem za pomoc.

[jaroj]

Osobně jsem to udělal zcela od oka a můžu říct, že remoš tahá víc než dobře.

[ladous]

Jen pro úplnost doplním odkazy na související články:
Teorie a stavba lodního šroubu
Teorie lodního šroubu
Přípravek pro kontrolu lodního šroubu
Výroba lodního šroubu

[skeblik]

Snad to az tak od oka nebolo. Potrebujem nejaky tvar.
To si mam pozriet fotku nejakeho remorkera, vrtulu obkreslit v mierke a vystrihnut - sak ono to pojde?

[PeterP]

Možno by si bolo treba ujasniť, čo od tej vrtule očakávaš ?
Jedná sa ti o maketovosť albo o výkon ( napríklad pre tug towing) ?

Ak maketovosť, tak treba hľadať kvalitnejší výkres na remorkér z daného obdobia, ako Paolo M, pretože na plánik Modelar by som sa v tejto veci nespoľahol. Tu sú fotky makety Paolo M podľa originálnych talianských podkladov:
http://macomrkva.rajce.idnes.cz/Paolo_M_tug_1_25/
Jedná sa o modernizovanú verziu Paola.
Vrtulu som jak naschvál neodfotil. Ale na autora sa dá zohnať kontakt a poradiť sa s ním.

Ak naháňaš výkon, môžeš zvoliť tvar listov ako napr. jaroj. Účinnosť vrtule bude okrem tvaru listov výrazne závisla aj od uhla nábehu ( pretočenia) listov a samozrejme od otáčok motora. Celé to treba zharmonizovať. Obávam sa , že metóda pokus - omyl bude jediná dostupná. Kolega z BA, čo Paolo M staval tiež v mierke 1/30 dával vrtulu tiež robenú, a oproti kupovaným plastovým sa výkon zlepšil. Ale u lode tohoto typu nečakaj výkonové zázraky.
http://www.remorkerysk.wbl.sk/Kto-sme-- ... ml#Paolo-M Letovanec

Drobnou útechou ti môže byť, že jazdiť to s vysokou pravdepodobnosťou bude, nech tam dáš akúkoľvek "rozumnú" lodnú skrutku. Ostané je vecou Tvojich priorít.
Ak potrebuješ výkresy maketových "historických vrtulí " niečo by som mal doma mať.

[petr hájek]

no.... ono to opravdu funguje nejlépe pokud se to zkusí.....
Osobně jsem si vygooglil nejvhodnější raboesh vrtule pro projekt a pak jsem se nestačil divit jak slabé jsou, použil jsem od oka vyhlédnuté bezejmenné čínskéa výkon narostl o 30-50% .
U mikroušů si vrtule stříhám z fosforbronzové planžety a nakrucuji podle potřeby.......ale rozhodně se nevyplatí shánět programy na tvorbu něčeho tak malého a nevýkoného jako jsou vrtule pro model.

[skeblik]

Dakujem za reakcie.
Povedal by som ze priority su aby lod plavala dopredu a dozadu a aby tam nebola skrutka ktora tam vobec nepatri vzhladom na typ remorkera.
PeterP: Ak mas nejake vykresy vrtuli s toho obdobia tak mi posli, mal by si mat moj mail alebo daj sem. Dakujem

Otacky motora by som mal asi zmerat. Skusim sa niekoho popytat ci nema meradlo. Mam pomalobezny motor zo zdvihu sedaciek z auta. Je to na 12V a ide to relativne pomaly. Motor je robusny a myslim ze vykonovo by mal stacit. Otacky tipujem niekde okolo 2000-3000. Vykon mozno 150-200W. Budem to mat napriamo.

Inac tu som nasiel nejake zaujimave tvary tiez. Mozno si nieco vyberiem.
http://www.shutterstock.com/s/boat+prop ... earch.html

[skeblik]

Nieco taketo by mohlo byt?

[skeblik]

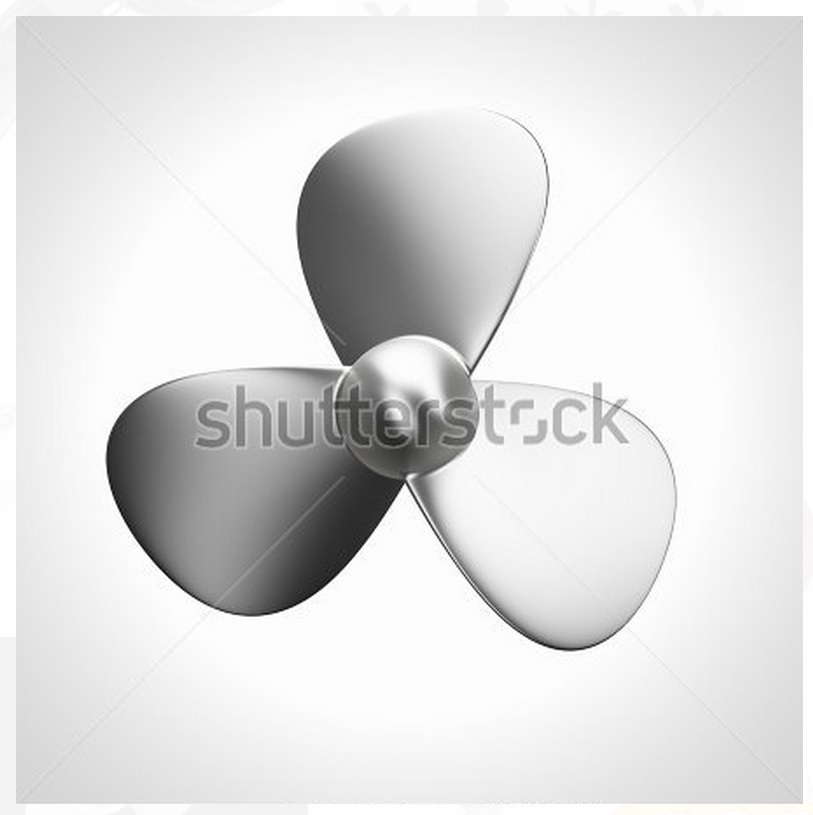

1:

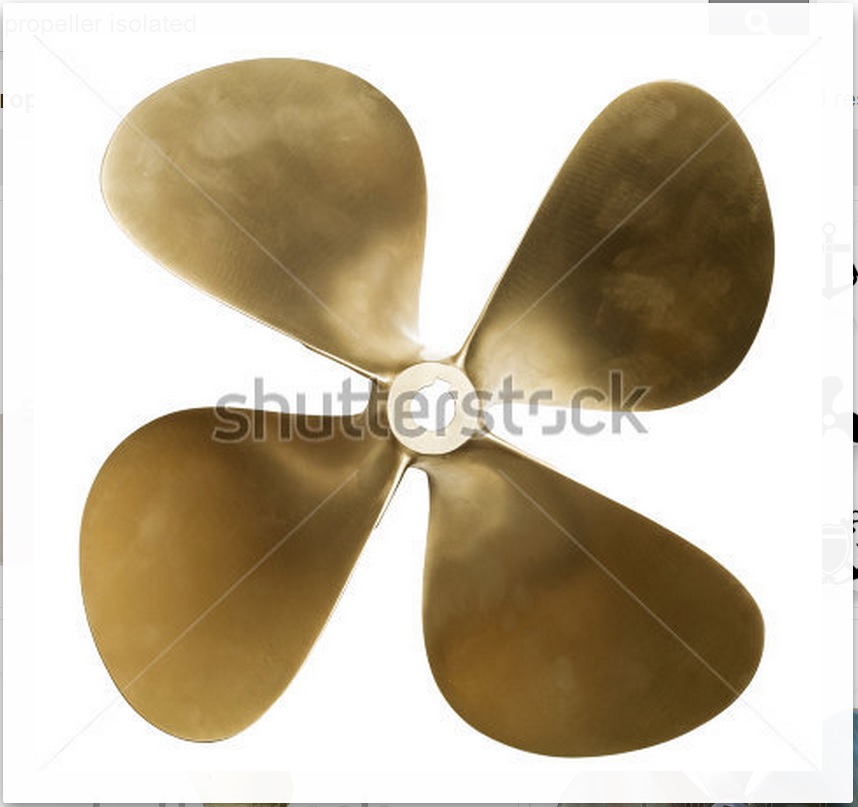

2:

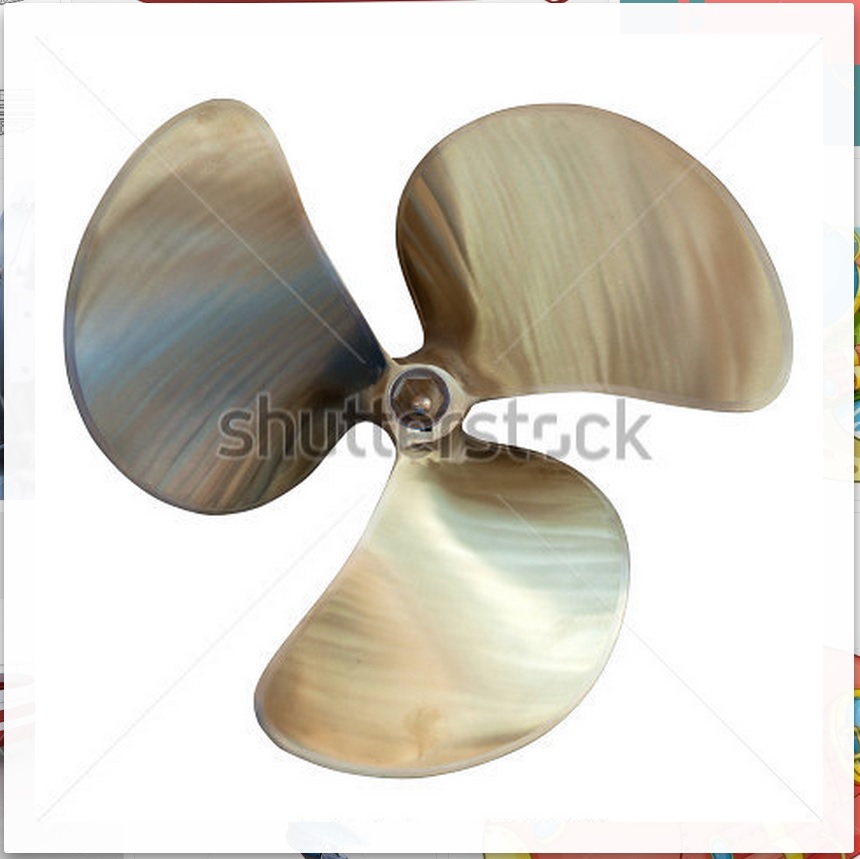

3:

[skeblik]

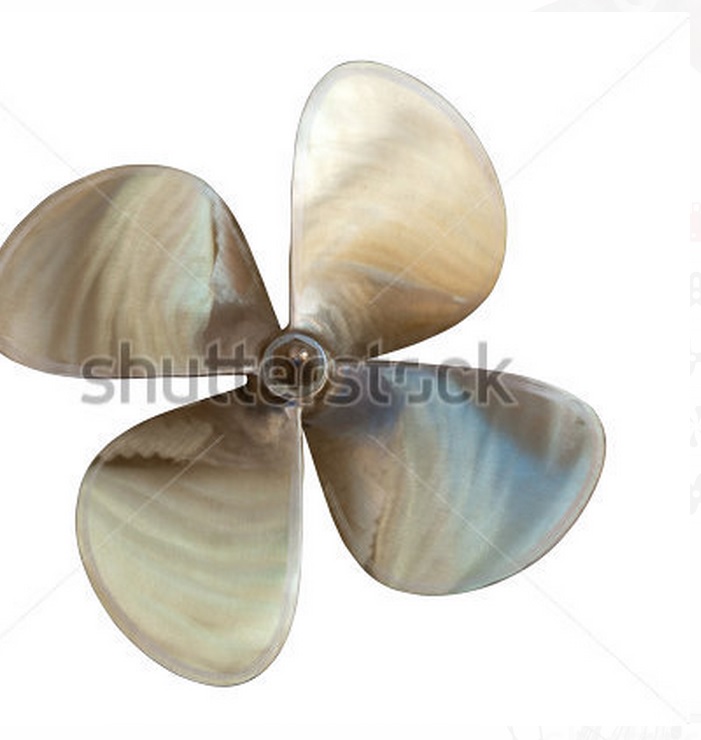

4:
5:
6:

Neviem este ako ssa tu poriadne vkladaju obrazky tak som to dal ako linky 1-6.

[PeterP]

Okrem linku "1" by som vybral ktorýkoľvek ...

[jaroj]

Snažil jsem se o tomto stroji (skutečném) a co tam bylo za šroub něco najít, ale nějak jsem nepochodil. Jediné co jsem našel, je tady:
http://www.avia-it.com/act/biblioteca/p ... 2%2009.pdf
Snad je to popis modelu, ale italsky nevládnu a přepisovat ten scan do translátoru se mě nechce.
Píšeš trojlist a pomaloběžnej (dle obrázků to dýzu nemá), myslím, že tenhle tvar by mohl být ok:
http://www.raboeschmodels.com/index.php ... l?Itemid=0

[skeblik]

WOW to som nevedel ze existuje nejaky origo planik a naozajstny remorker Paolo M.
Tak som nasiel aj dalsiu cast
http://www.avia-it.com/act/biblioteca/p ... 007-08.pdf
Tu je ta vrtula uplne divna

Dakujem moc za vsetky komentare.

[burun]

pro skeblíka,
ve svém posledním příspěvku píšeš : ...Tu je ta vrtula úplně divná. Proč ?
zadéj si do vyhledávače google heslo : antique ship propeller a po otevření se podívej na 6 nabídku ....
large solid bronze ship propeller ... je to nejpravděpodobnější tvar šroubu. Na tvých fotografiích ještě tak použitelná 4 .
- motor, o kterém uvažuješ ma malé otáčky na šrouby 50-55. Je vhodný pro šrouby od 70 mm.
Doporučoval bych motor Robbe 755/40 , na zkoušku se šroubem Robbe 50/42. Pak si případně udělat mosazný šroub.

Ať se Ti daří se stavbou a lodě plují

[skeblik]

Dakujem za radu aspon viem kade sa uberat.
Aby som nekecal tak som zbezne pozeral ten moj motor na webe a je to 30W, 3000ot, 12V.
