President Sergal - úprava stavebnice

[Ondras71]

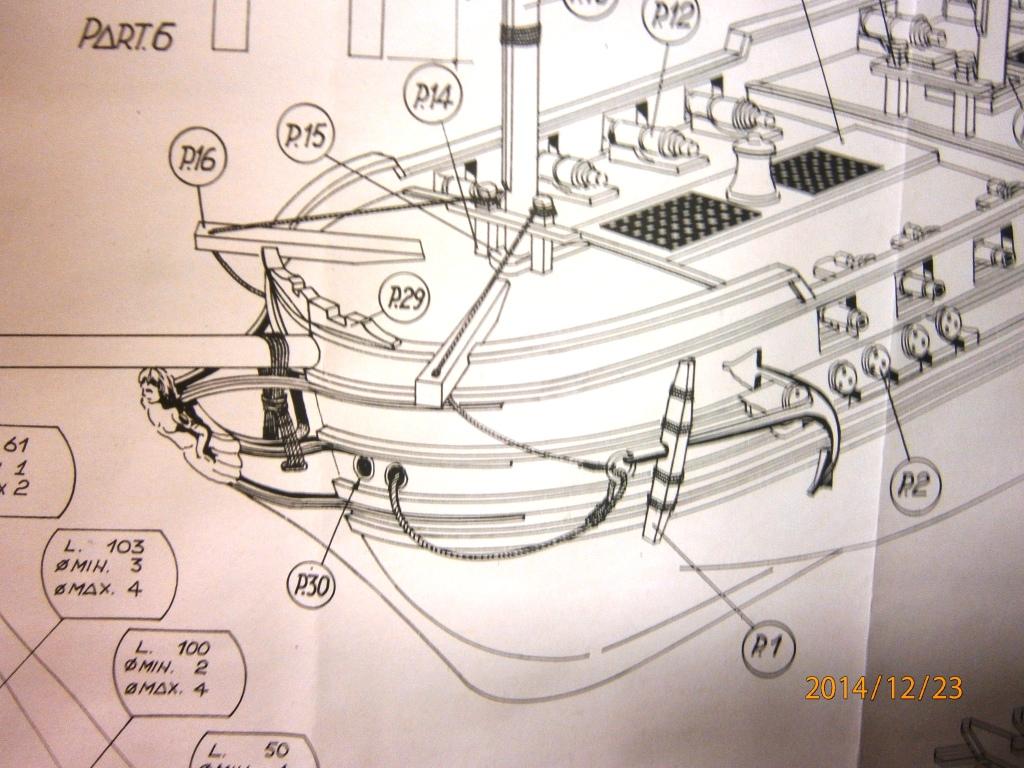

Po úpravě zádě mě čekala úprava přídě. Příď dle plánu mne jak jsem již psal neuspokojovala

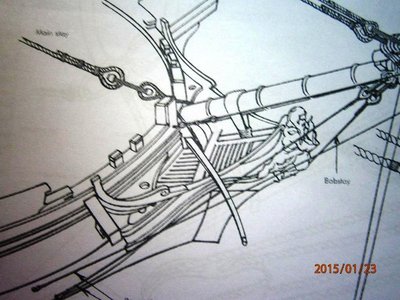

Proto jsem se rozhodl o úpravu, jako vzor mi posloužila příď z knihy Period ship models

[Ondras71]

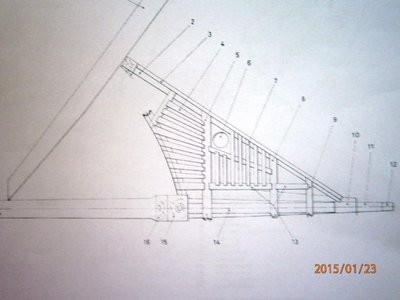

a dále klounový rošt z monografie fregaty Diana

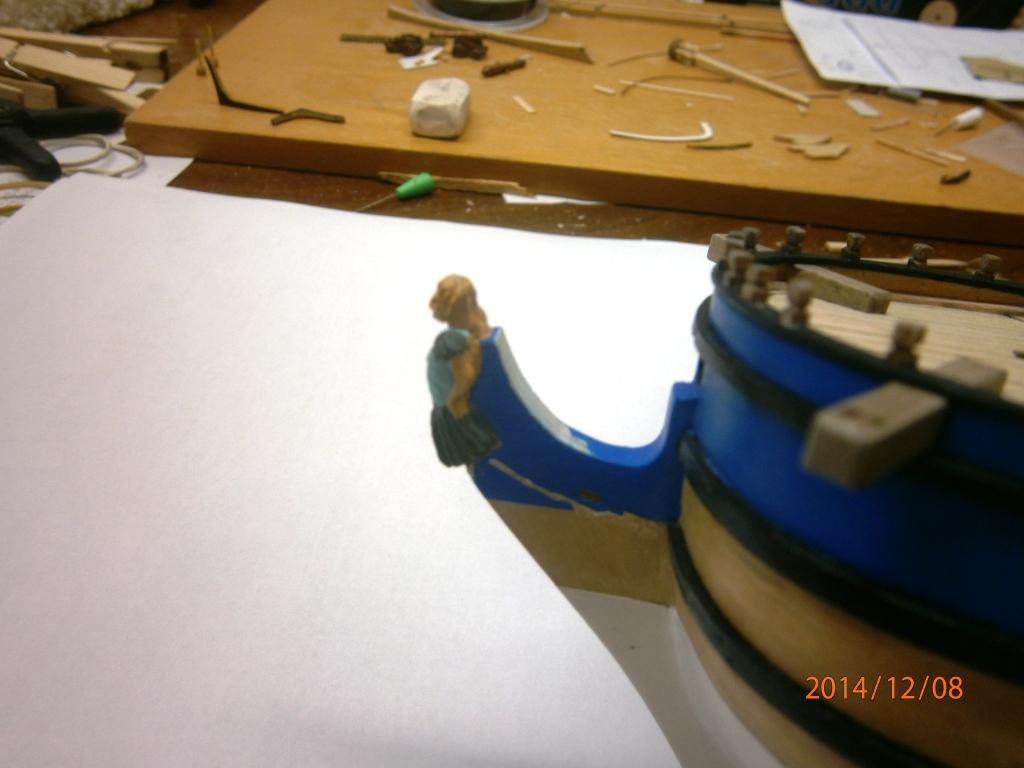

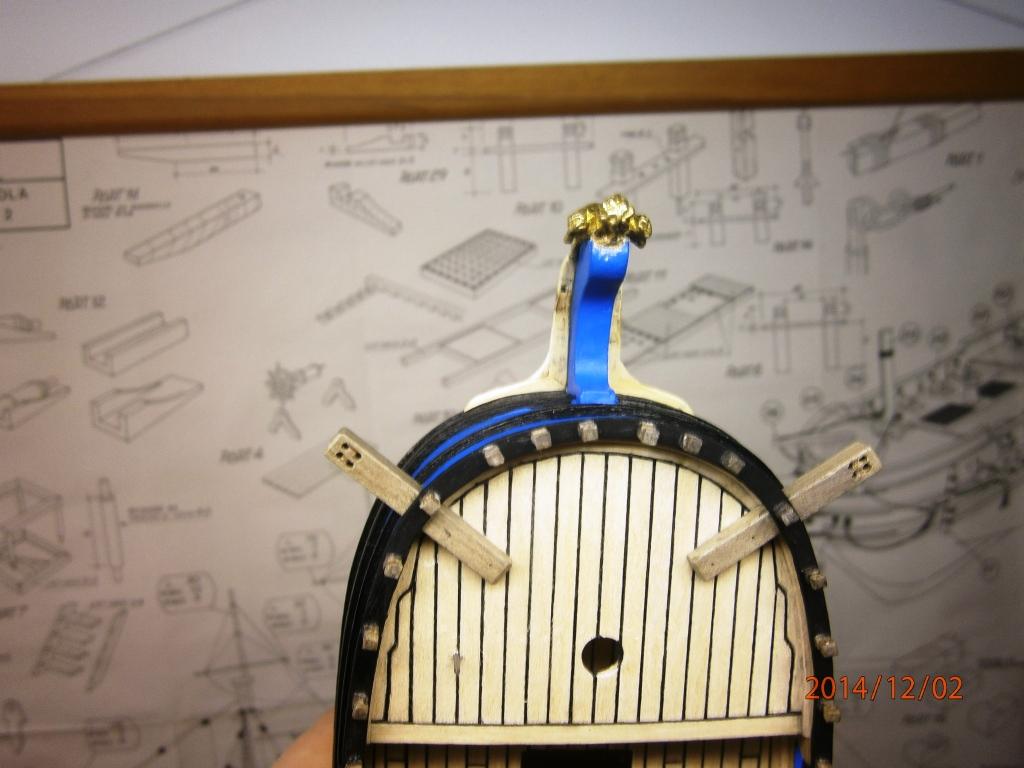

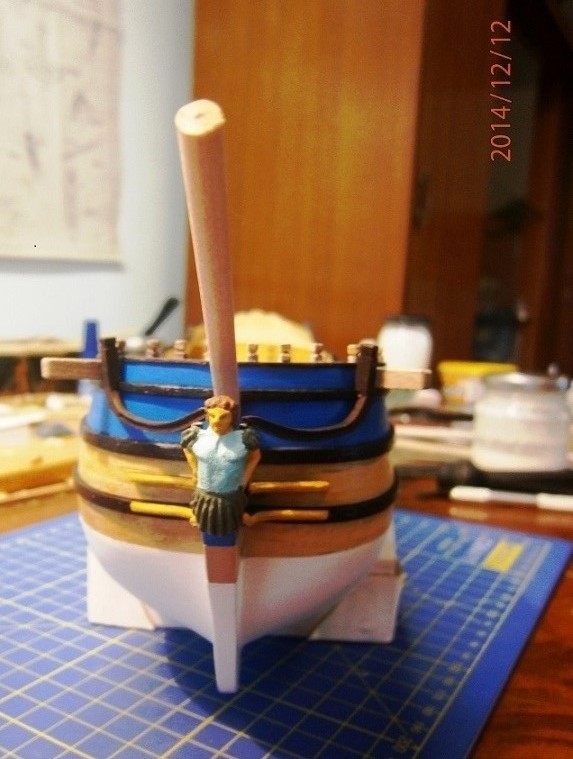

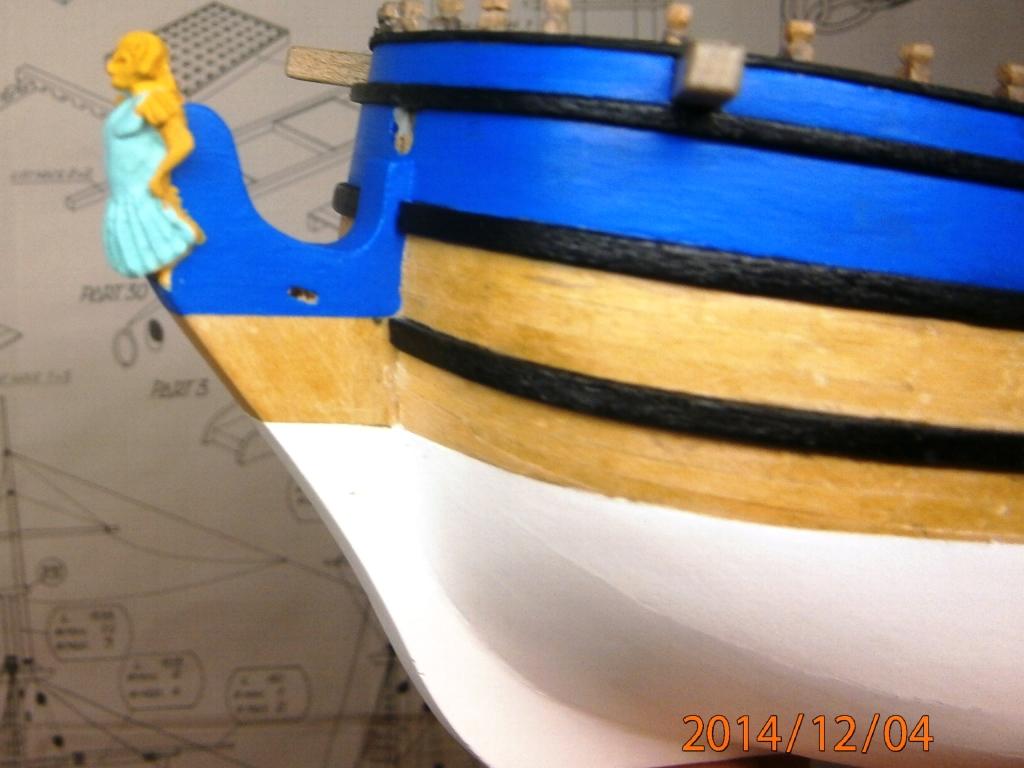

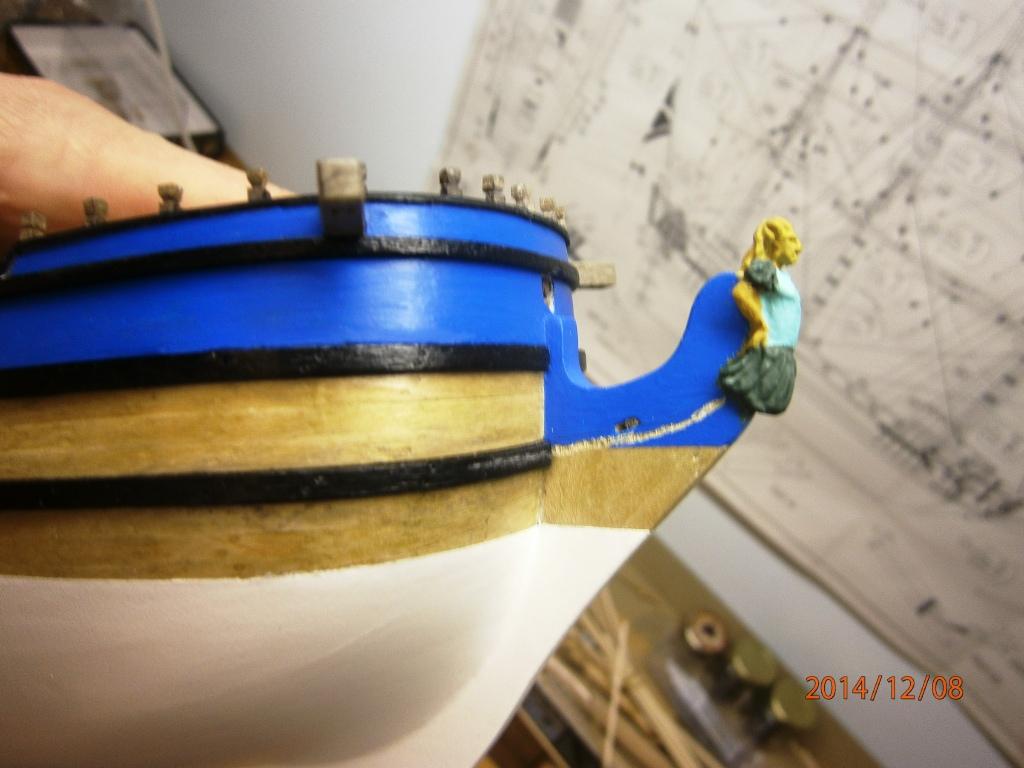

Nejprve jsem umístil klounovou figuru "bohatýra", kterou jsem použil ze stavebnice

A začal jí přemalovávat barvami..

[Ondras71]

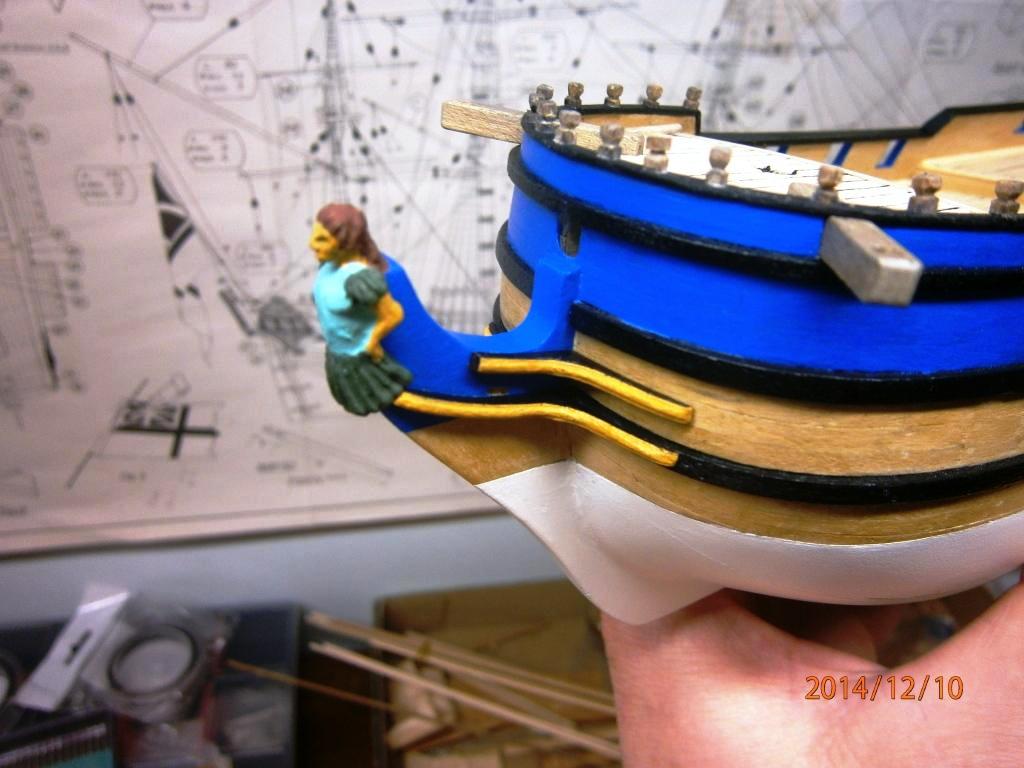

figura je natřena více barvami, zde je již příprava pro výztuhy klounu

Stále se mi však nelíbil bachratý tvar klounu, který jsem vzadu dorovnal k figuře a získal tak víc místa pro klounovou palubu

[Ondras71]

Pár fotek z prací na klounu. Započal jsem s výrobou bočních výztuh

Vytvořil jsem si "přípravek" na frézování..

a snažil se čelo výztuh ozdobit..

[Ondras71]

A co nejpřesněji usadit

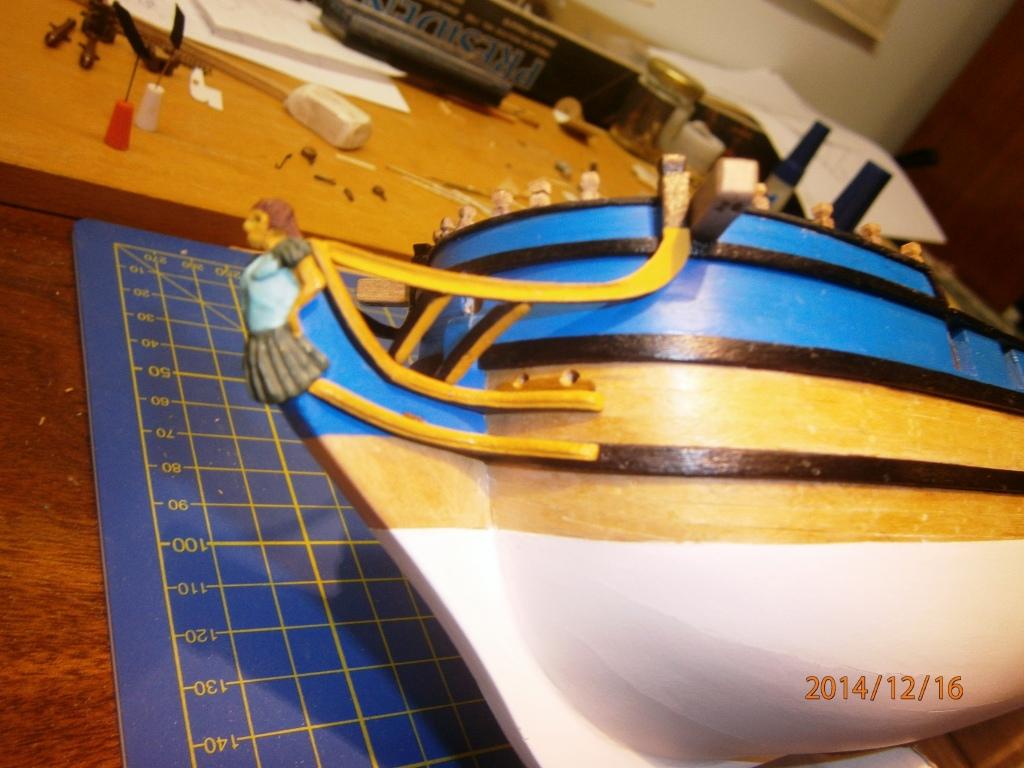

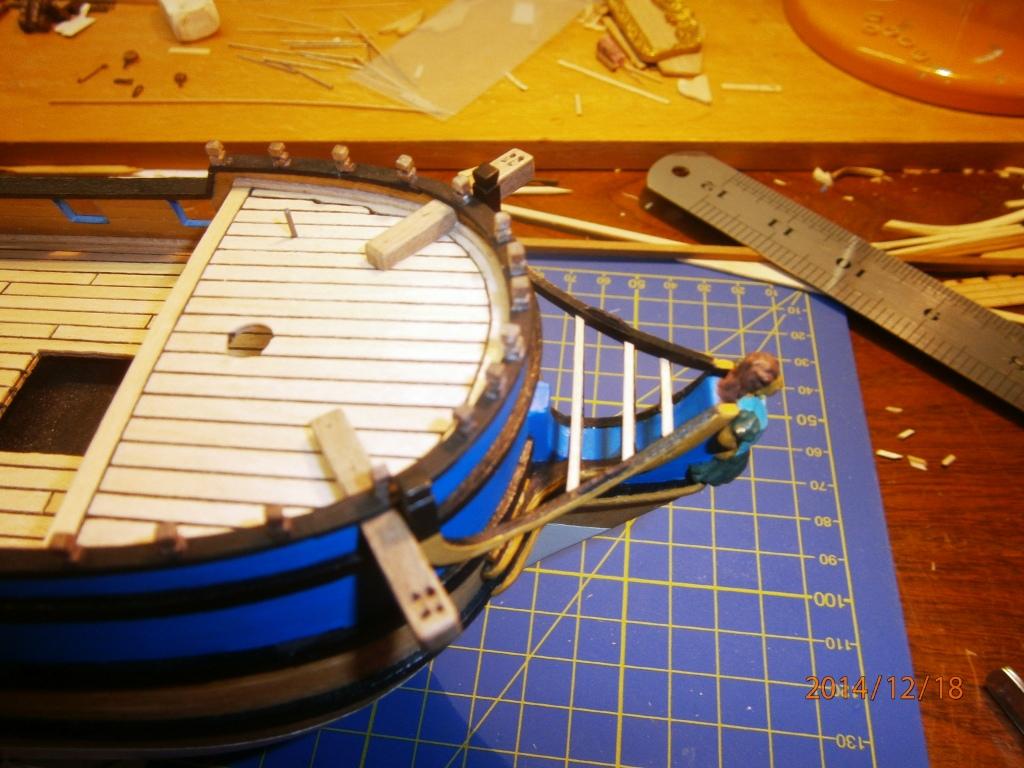

Po nabarvení jsem usadil nejprve spodní výztuhy..

[Ondras71]

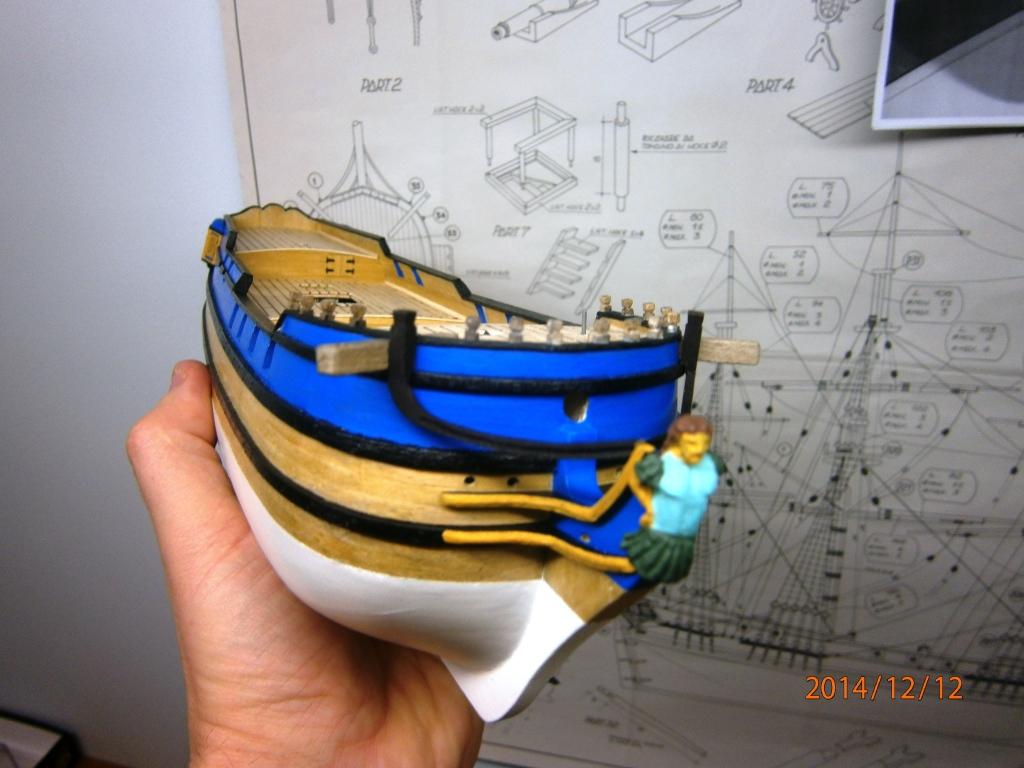

a poté i horní výztuhy..

Následně jsem vytvořil boky klounové paluby..

A vyměřil umístění..

[Ondras71]

Před instalací klounové paluby jsem nejprve vytvořil kotevní průvlaky

A mohl jsem umístit nabarvené boky klounové paluby

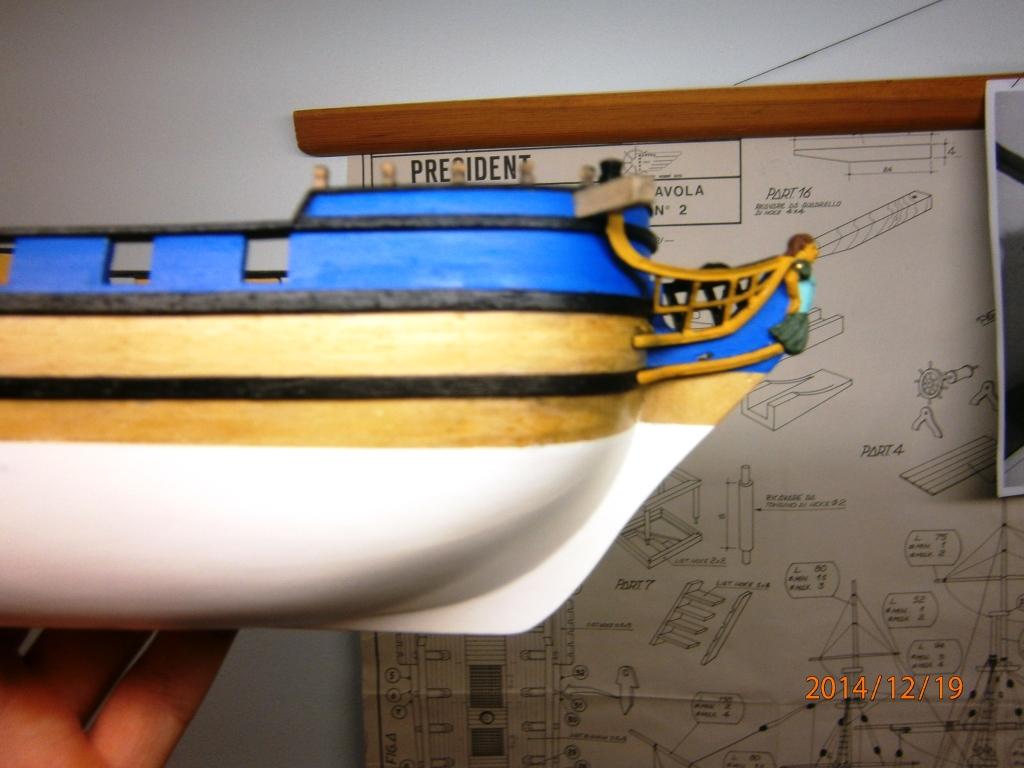

Následně jsem do prostoru mezi boky a kloun začal umisťovat části klounového koše. Je to má první příď tohoto typu, takže jsem teprve získával prostorovou představivost

[Ondras71]

Následně jsem koš doplnil o středové podélníky a vše zafixoval zvenku barvou a zevnitř lakem

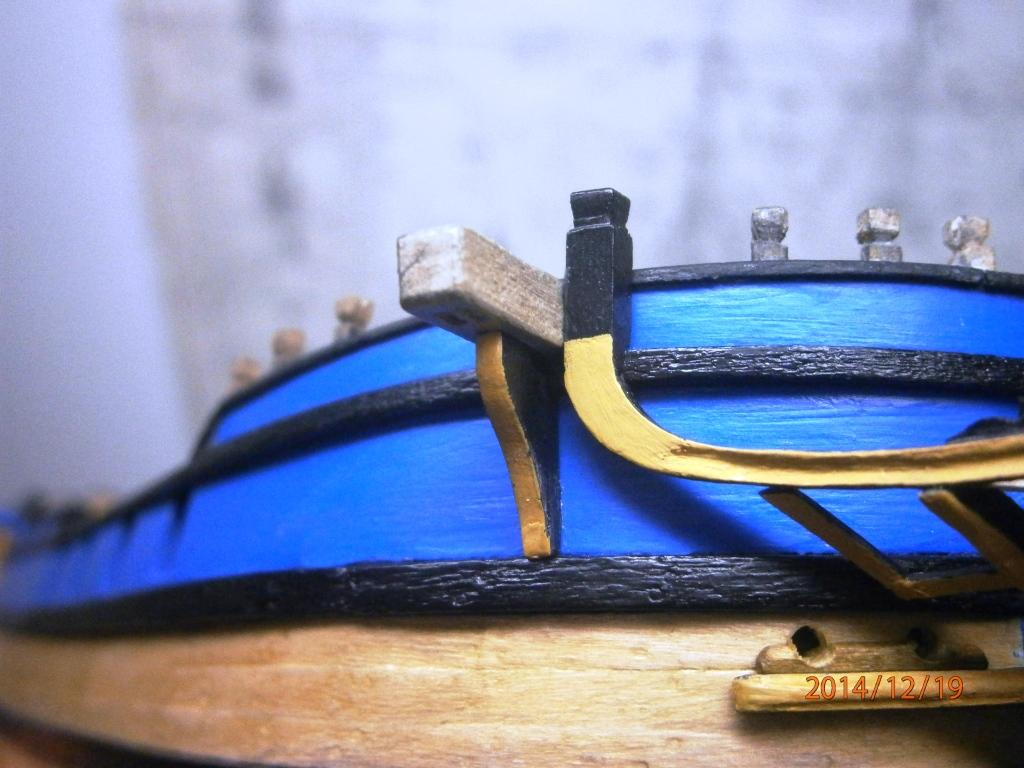

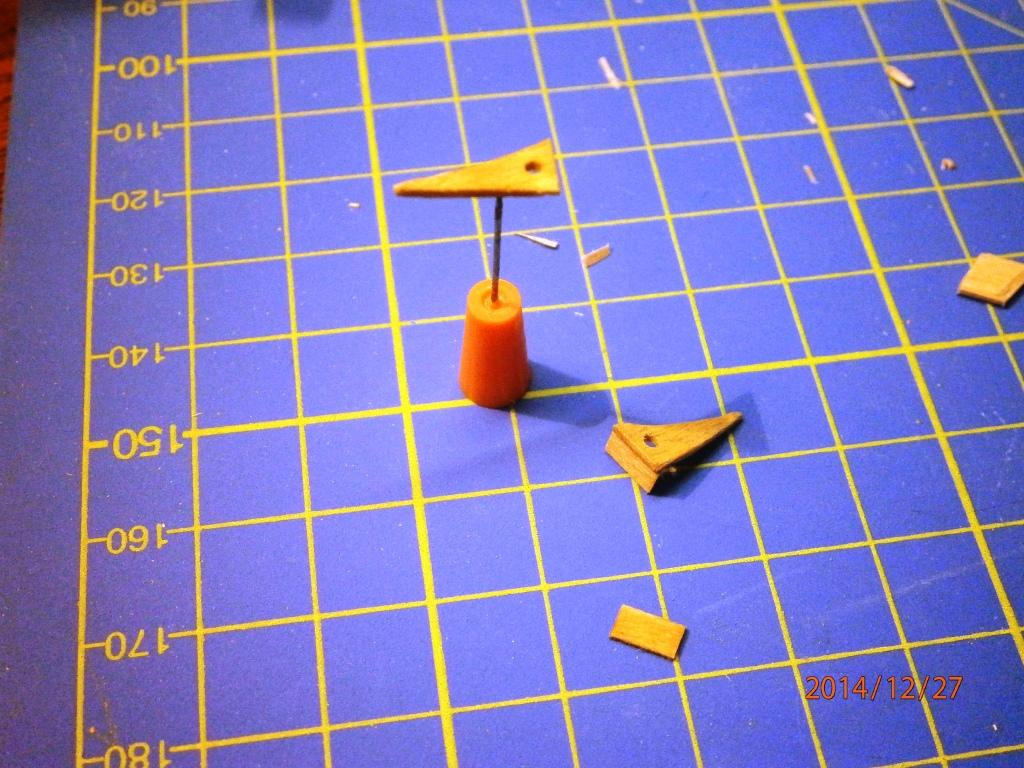

Následovaly podpěry kotevních krakorců

[Ondras71]

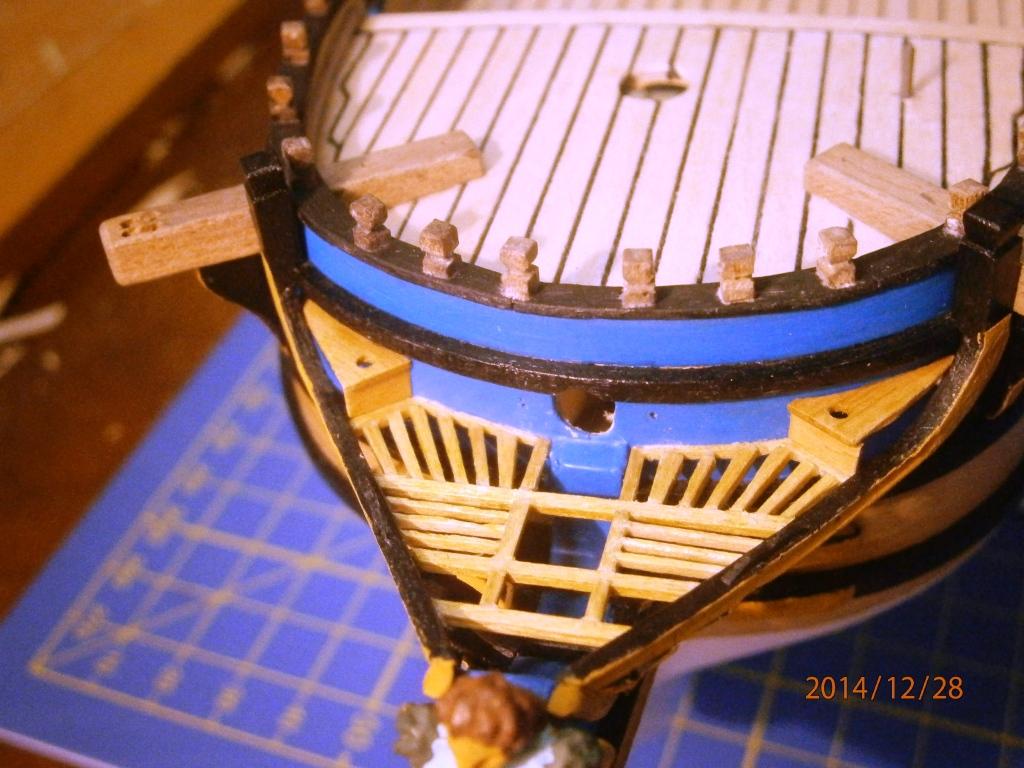

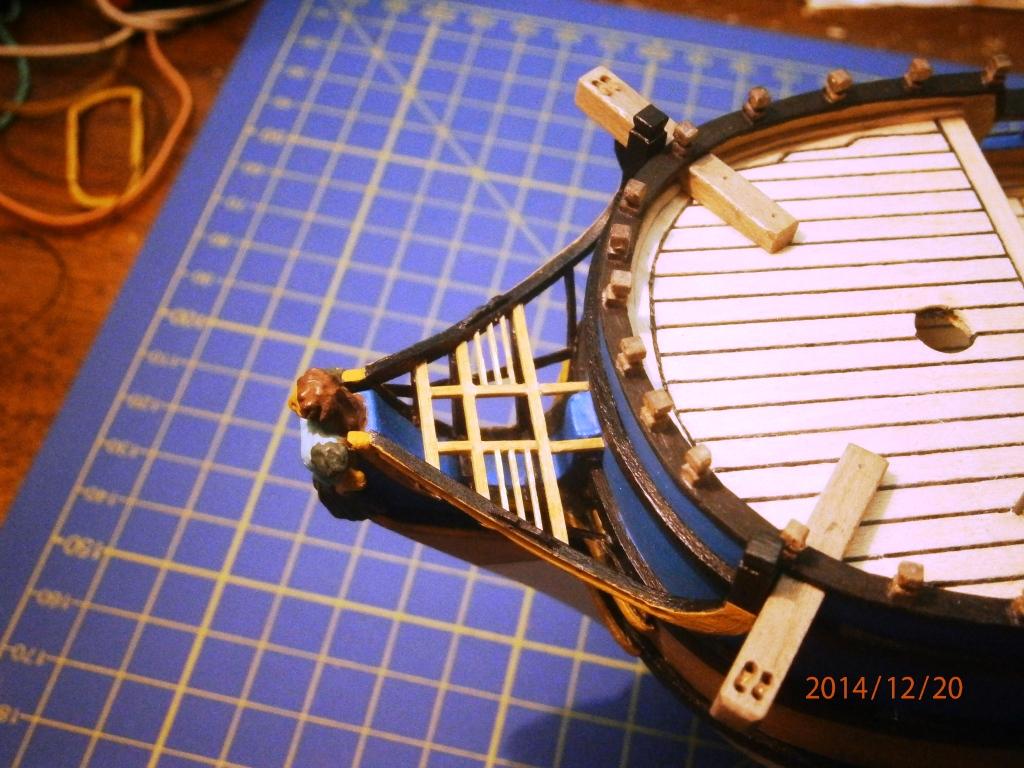

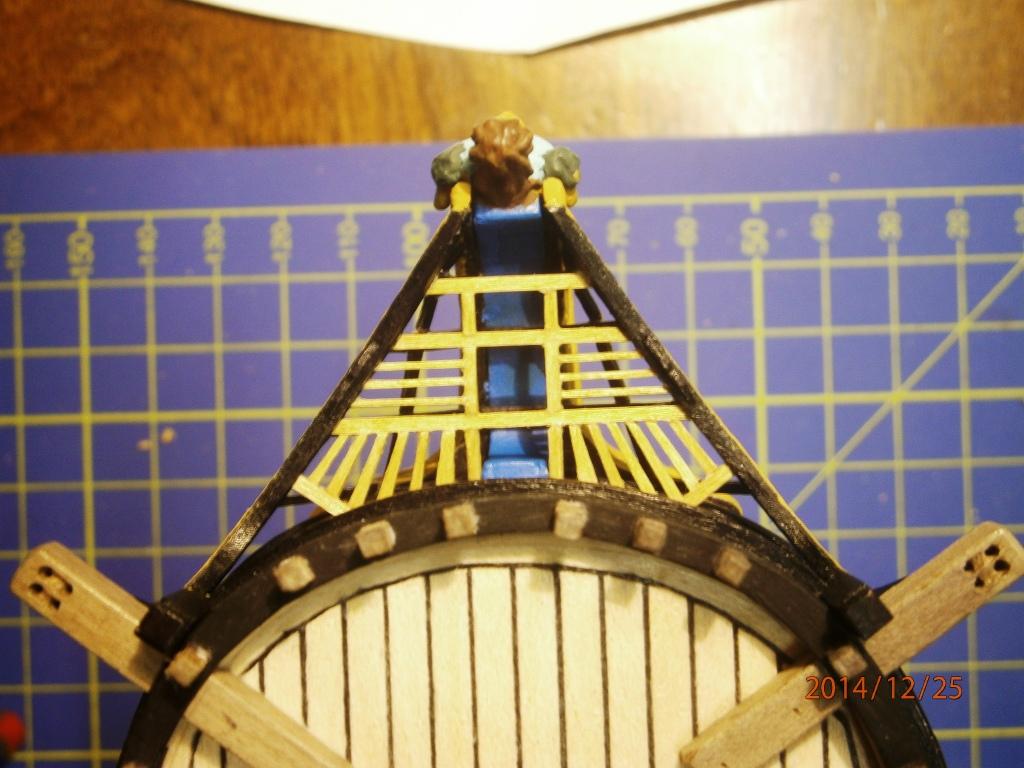

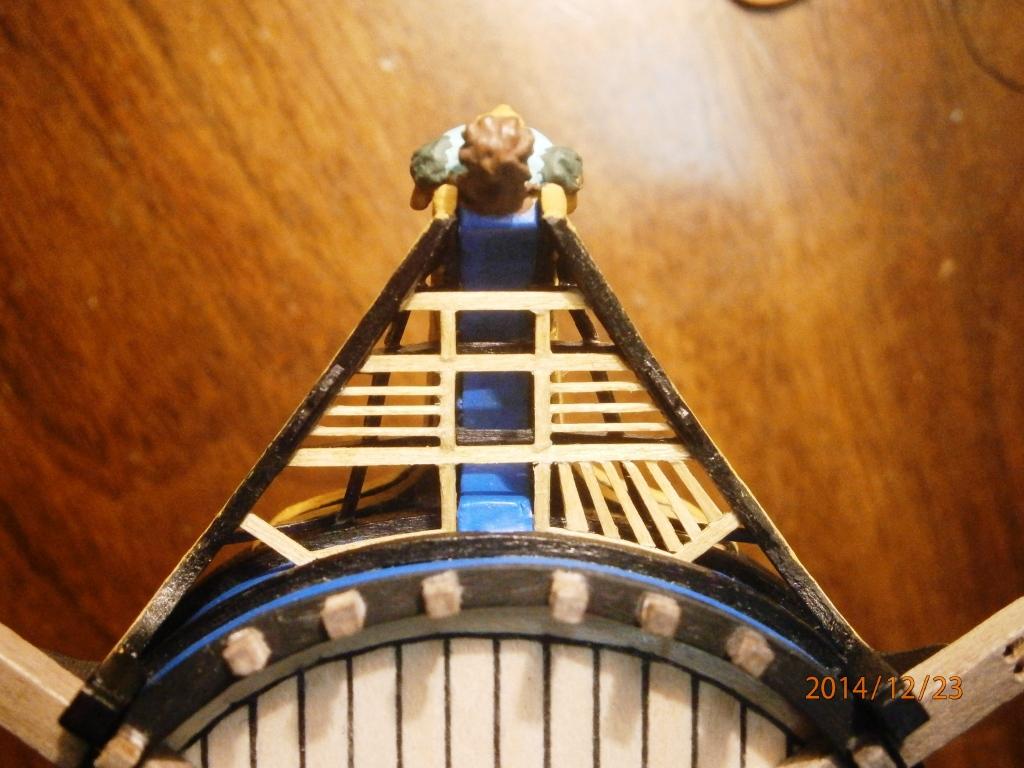

..takže klounová paluba. Nejprve jsem umístil základní nosné příčníky
Poté jsem vytvořil střední podélné latě, zde jsem oběhl sílu klounu, který jsem od počátku bohužel nezúžil směrem k vrcholu, takže je střední spára širší.
Následoval střed roštu a příprava zadní části
Poté jsem začal bojovat se zadní částí, která je kónická, takže jsem musel vyměřovat, vytvořit si šablonu

[Ondras71]

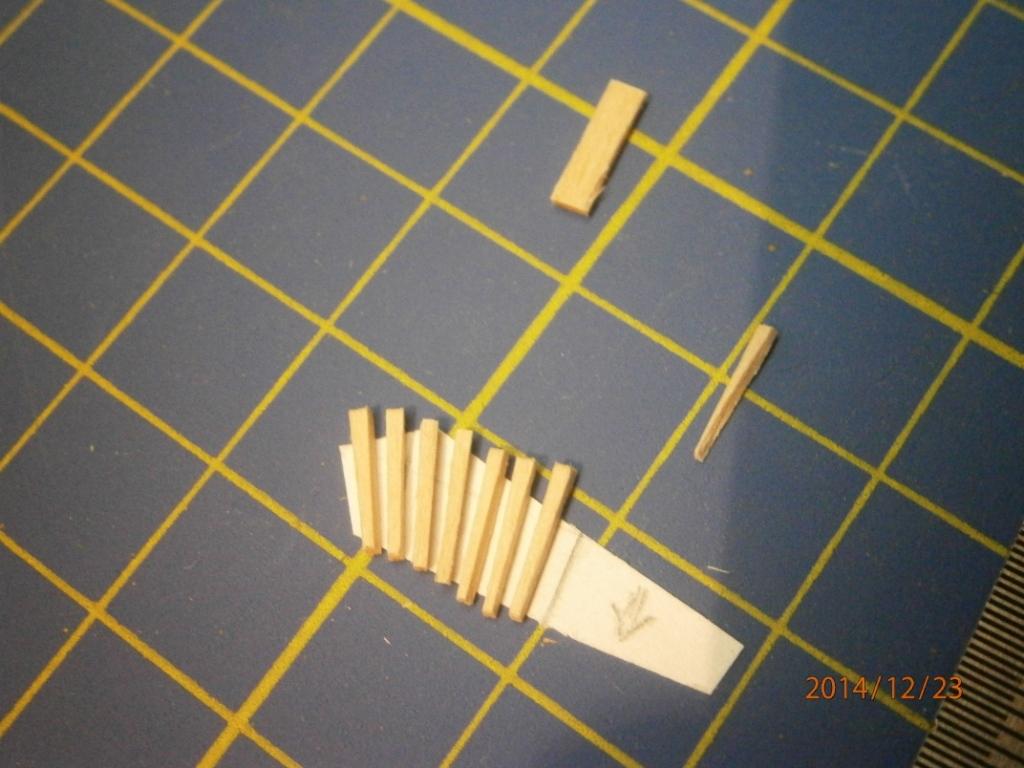

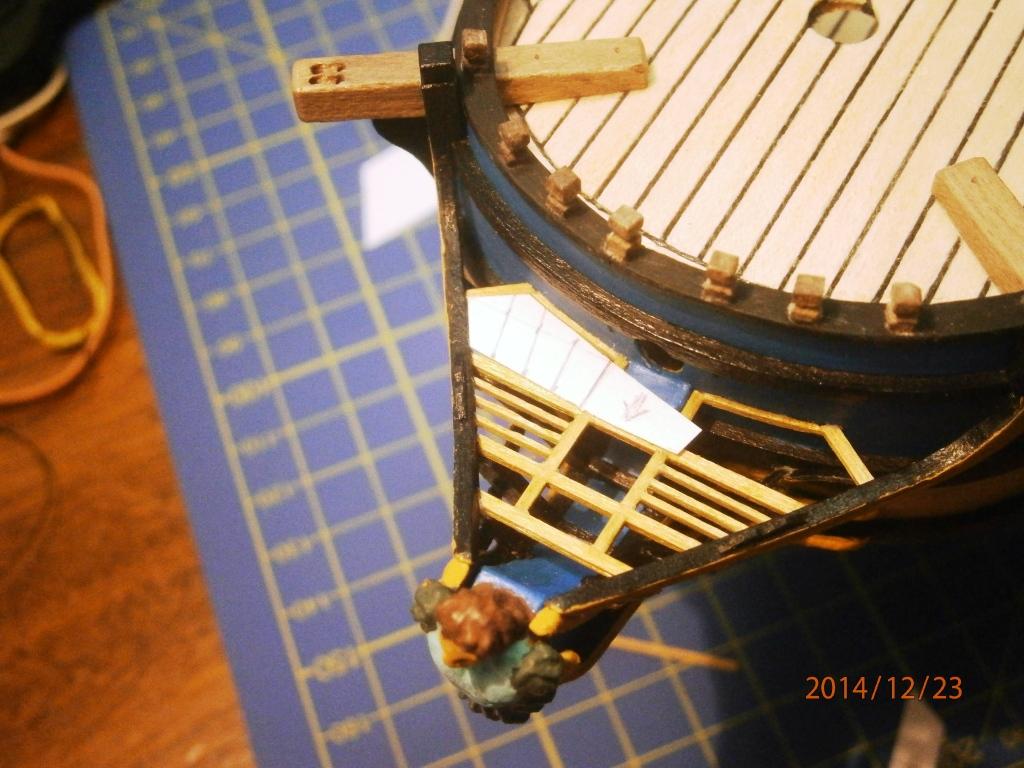

..vytvořit jsem kónické lišty..

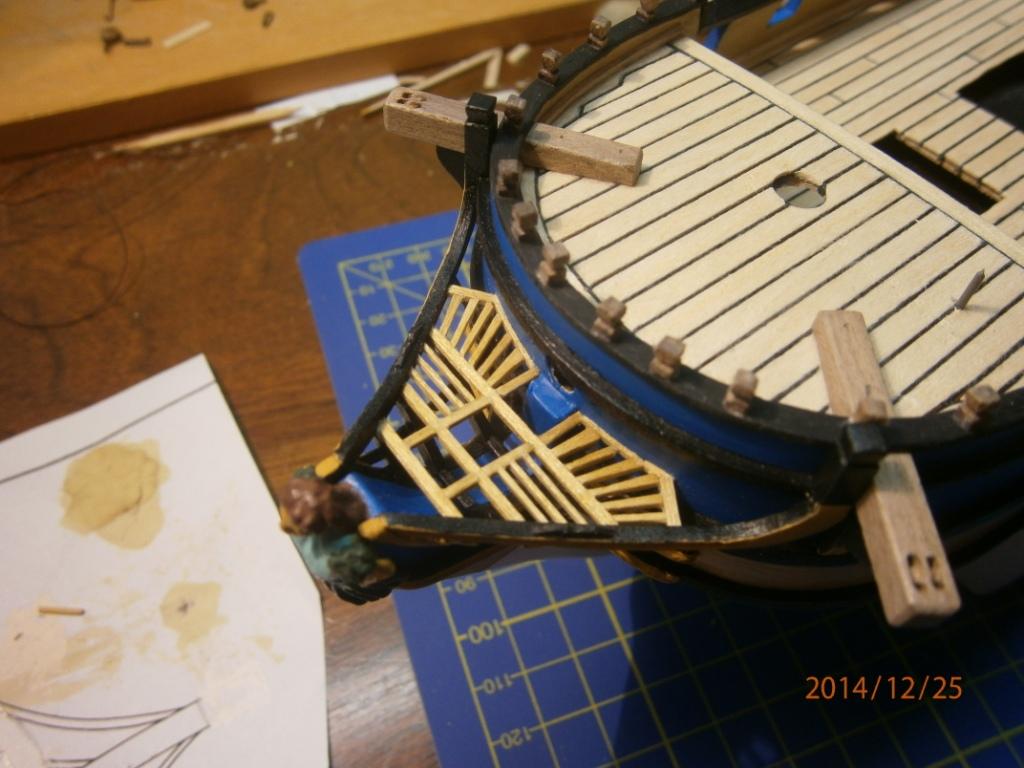

Tyto jsem umístil na jednu stranu..
..a následně i na druhou
Na konci paluby mi zůstaly místa na umístění toalet....

[Ondras71]

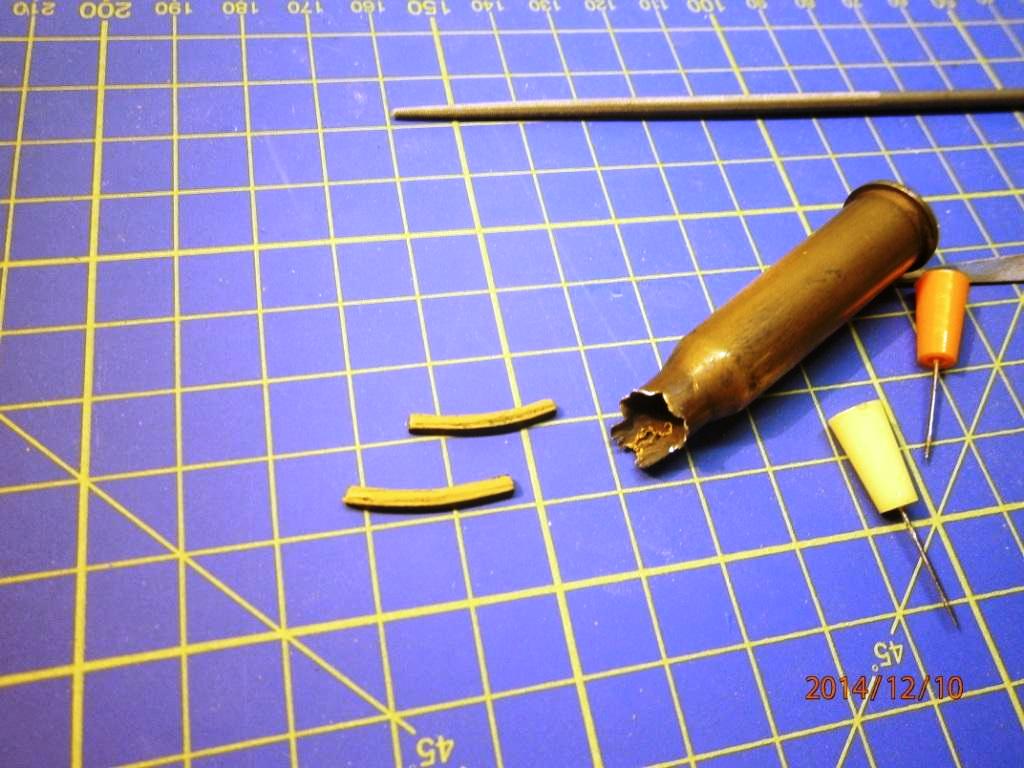

Takže k toaletkám.. Nejdříve jsem vytvořil dle přídě fregaty Diana boky galionu, před nimi byly připraveny lože pro "tykadla"

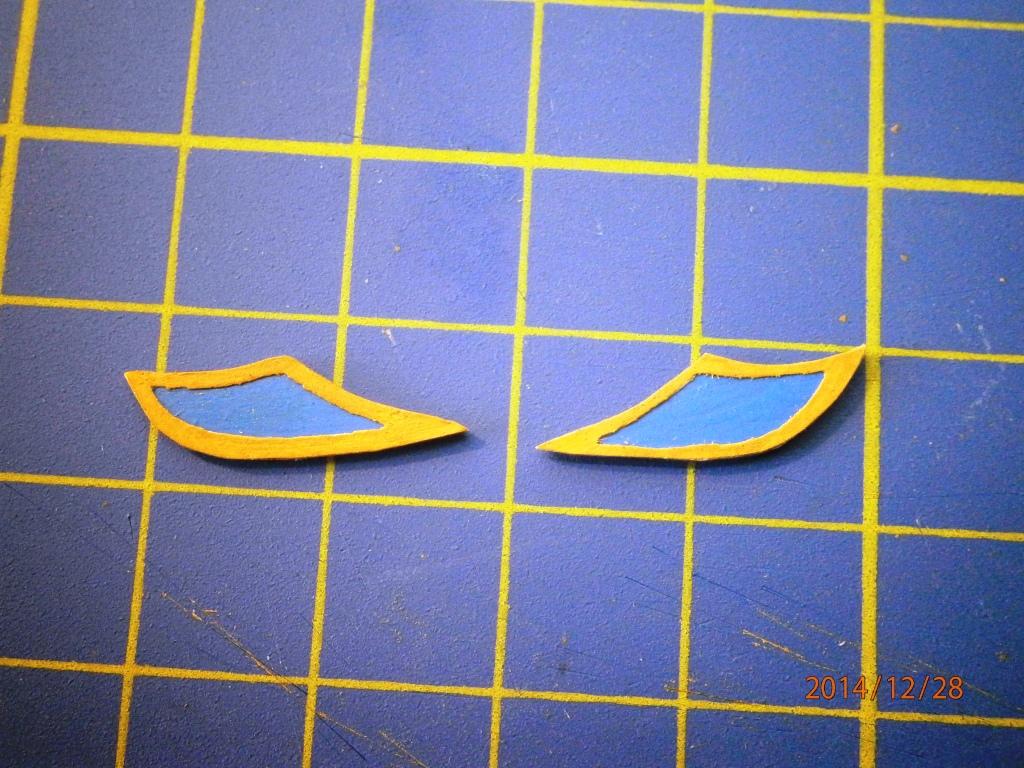

Boky vně natřel na modro a vytvořil z papíru žluté obroučky

[Ondras71]

[Ondras71]

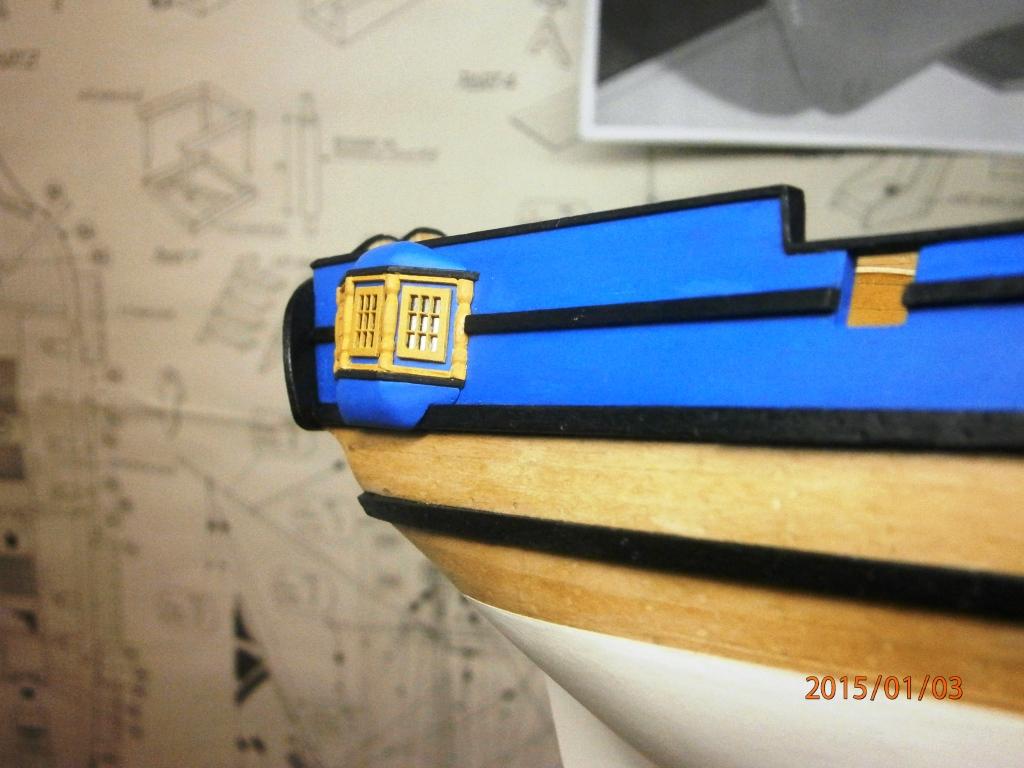

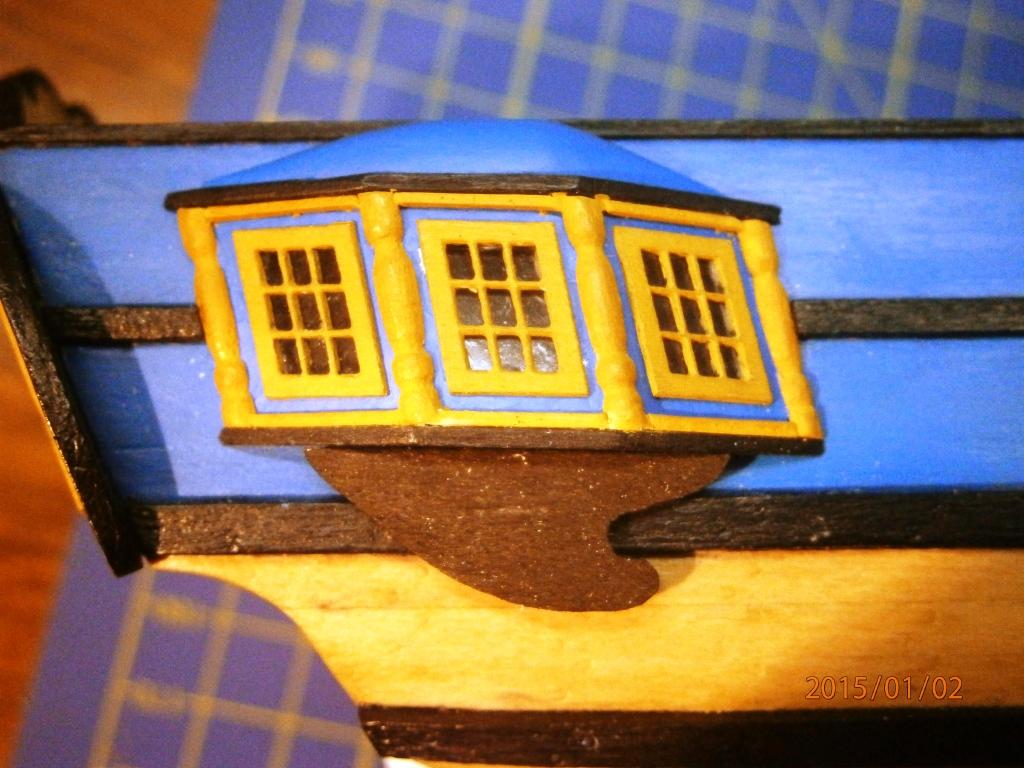

Následně přišly na řadu toaletky..

[Ondras71]

[Ondras71]

Tyto sedly jako zadek na hrnec..a byly doplněny hotovými boky

[Ondras71]

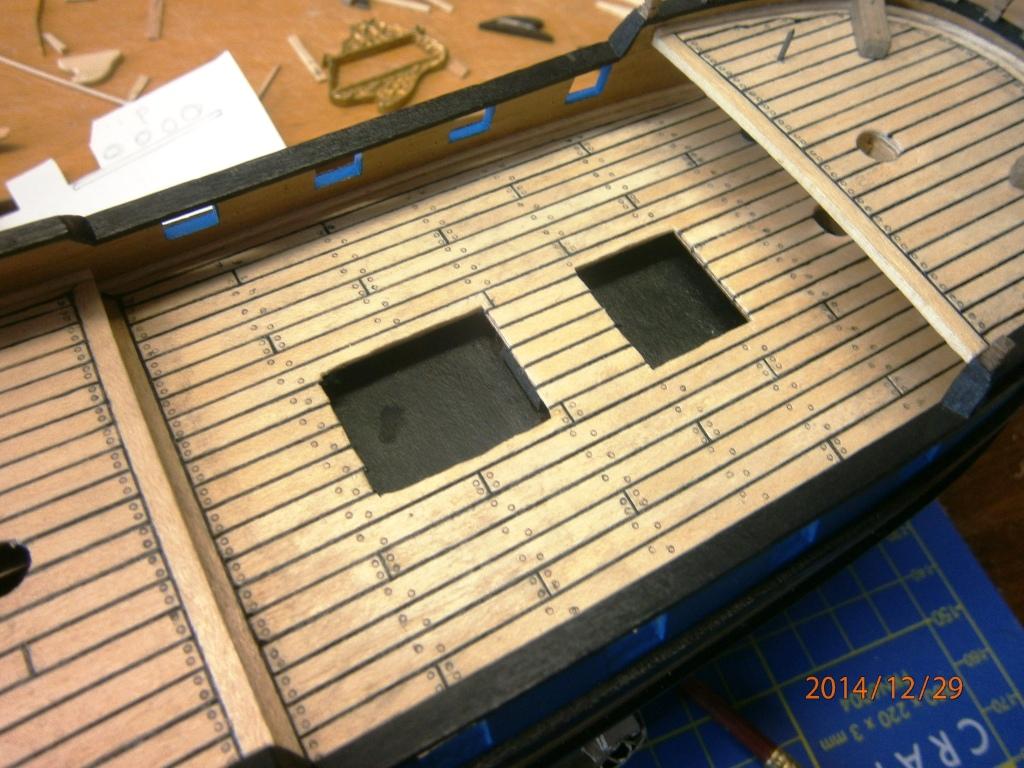

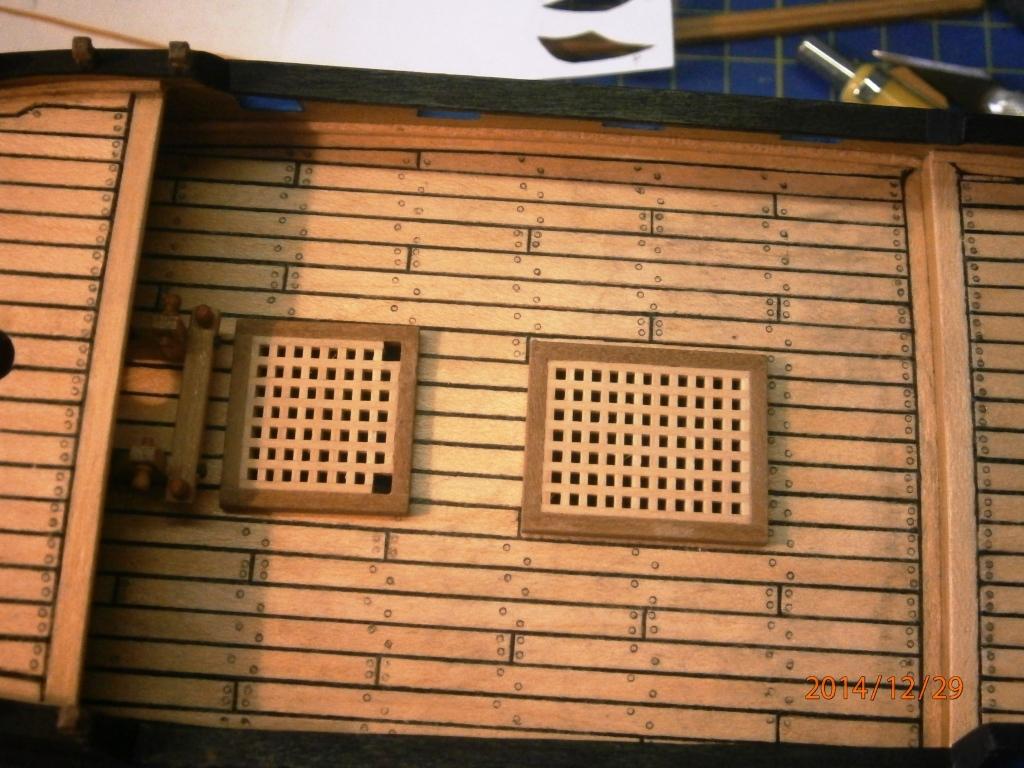

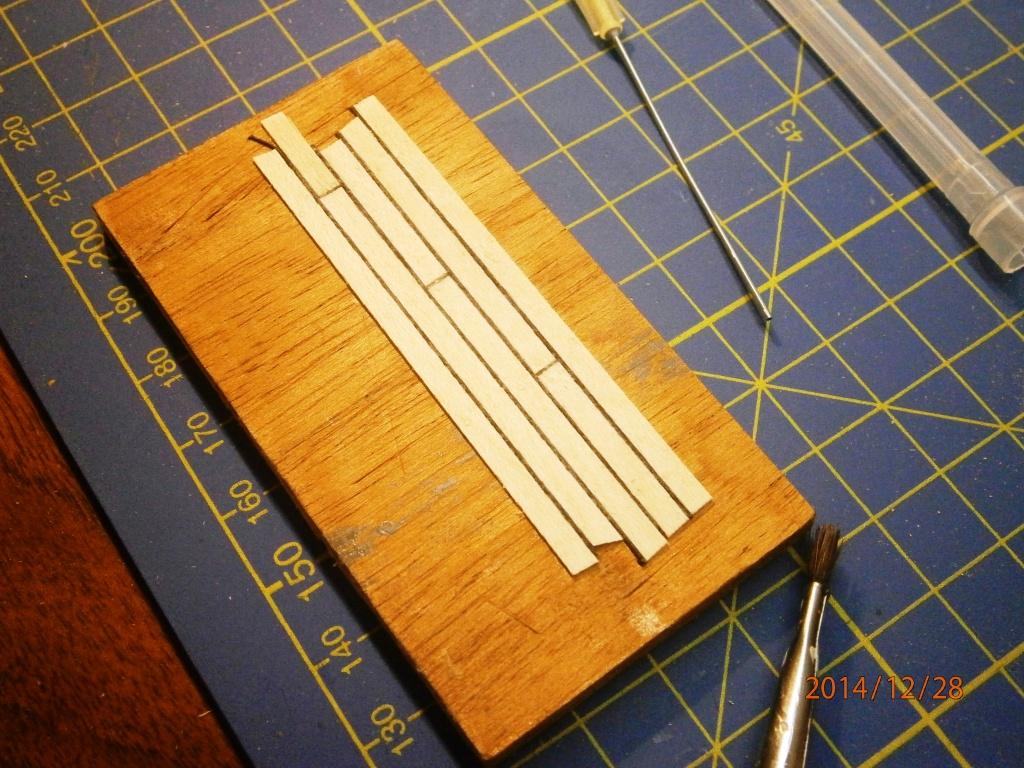

Další prací na modelu byla úprava palub. Tato je tvořena javorovými lištami, které jsou velice světlé. Spáry mezi prkny jsou tvořeny černou režnou nití, takže je zde velký kontrast. Kolíkování paluby je tvořeno vymačkáním jehlou průměru 0,8 mm, časem však kolíky nějak splynuly s prkny. Proto jsem se rozhodl, že na palubě kolíky zvýrazním. Vytvořil jsem si proto malou zkouškovou palubu..

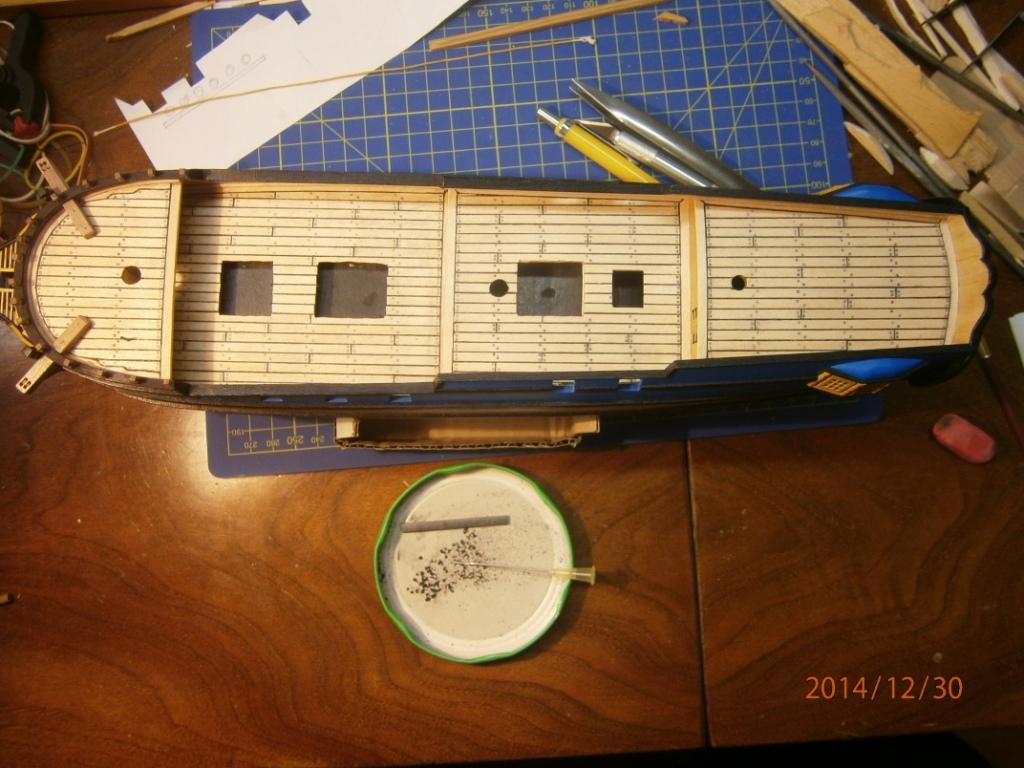

Na této jsem si vyzkoušel kolíkování různými způsoby. Nejprve jsem chtěl rozetřít tuhový prach do stávajících kolíků, tyto se však nezvýraznily, ale paluba dostala matnější nádech, což se mi zalíbilo.. Spolu s tímto jsem kolíky opět znovu vyznačil jehlou, což znamenalo jehlu vždy "namočit" do prachu a opakovat celé kolíkování paluby od začátku..

[Ondras71]

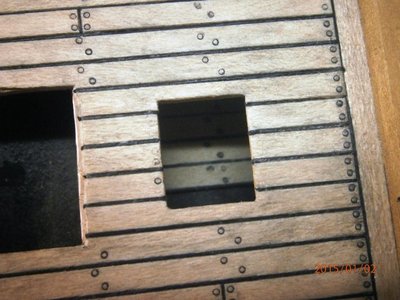

Dále jsem vydřevil podpalubí pod žebříkem, což jsem zpočátku neřešil..

S výsledkem jsem spokojen, lépe bych to asi nedal.. Výsledek jsem opět přelakoval matným lakem.

[Ondras71]

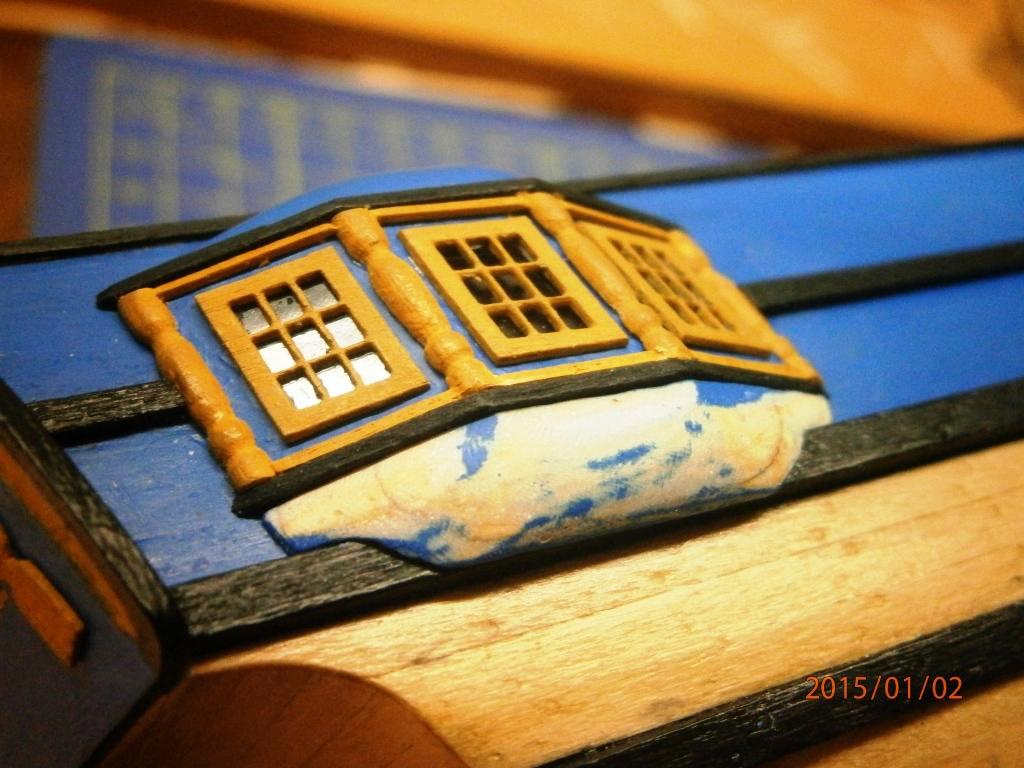

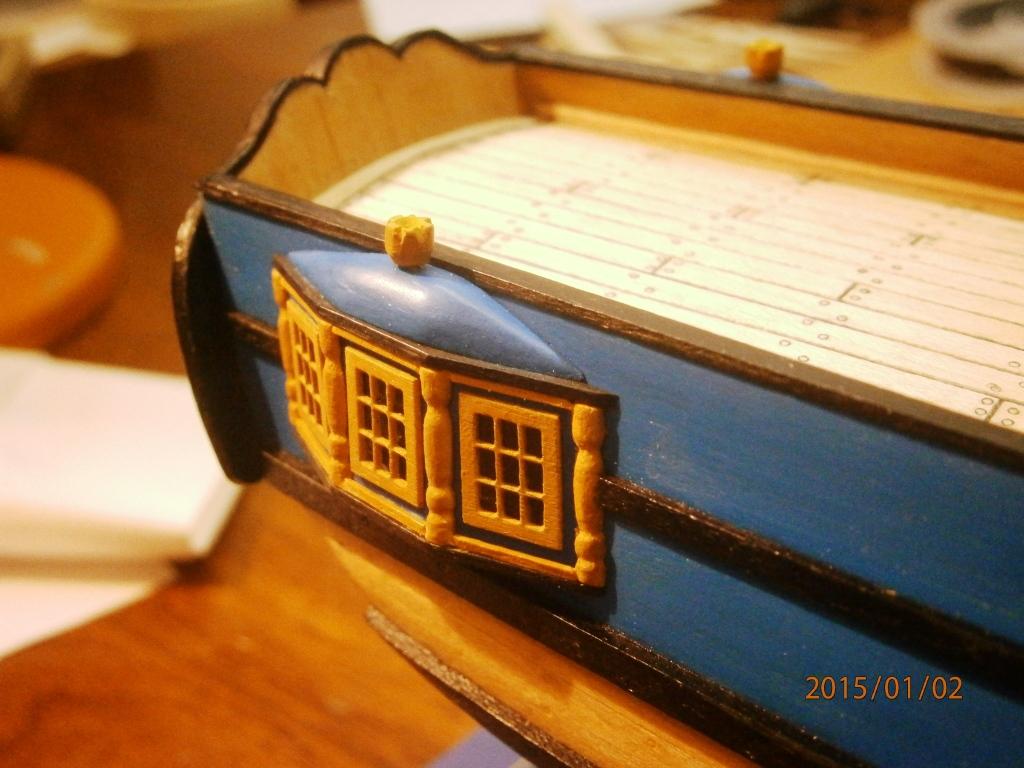

Po pracích na palubě jsem se rozhodl dodělat boční nástavby. Plán mlčel.., tak jsem zkusil jednoduchou spodní část..

Tato se mi však nezamlouvala, tak jsem vytvořil protipól stříšky..

[Ondras71]

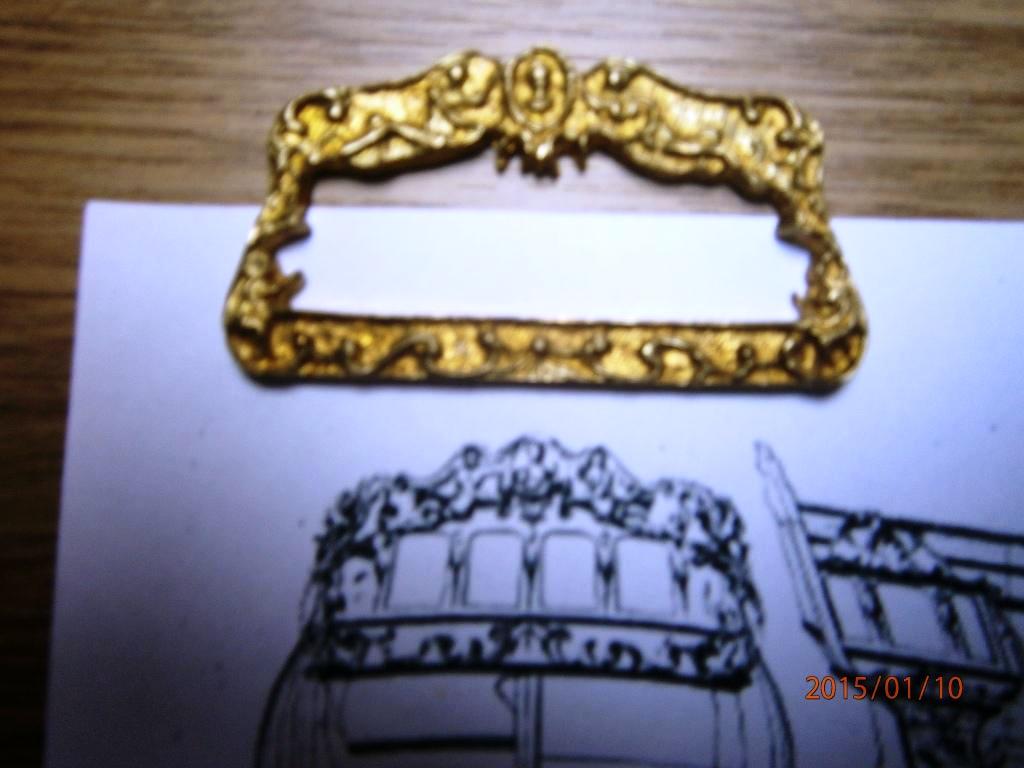

Na vršek jsem vytvořil korunku..

[Ondras71]

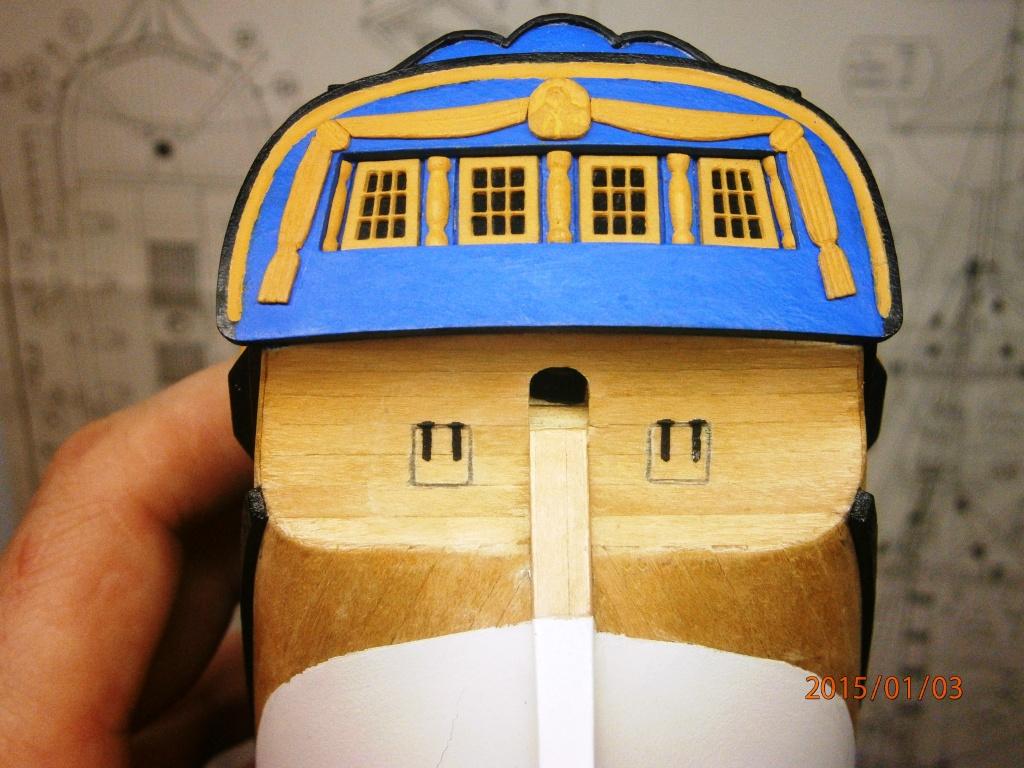

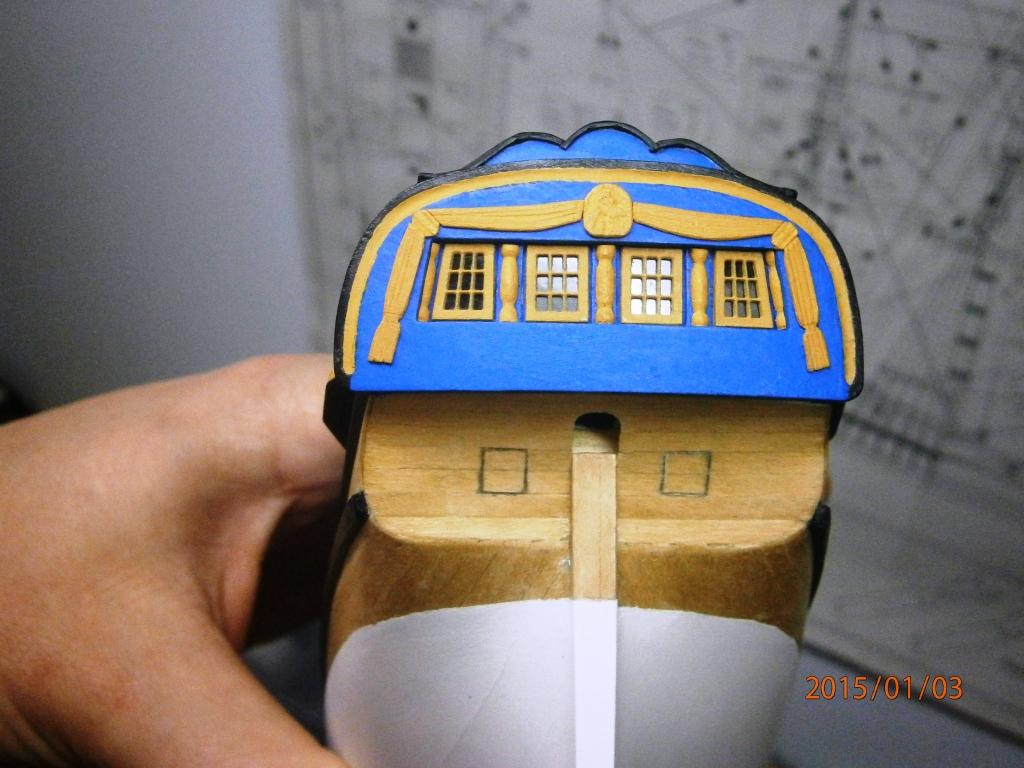

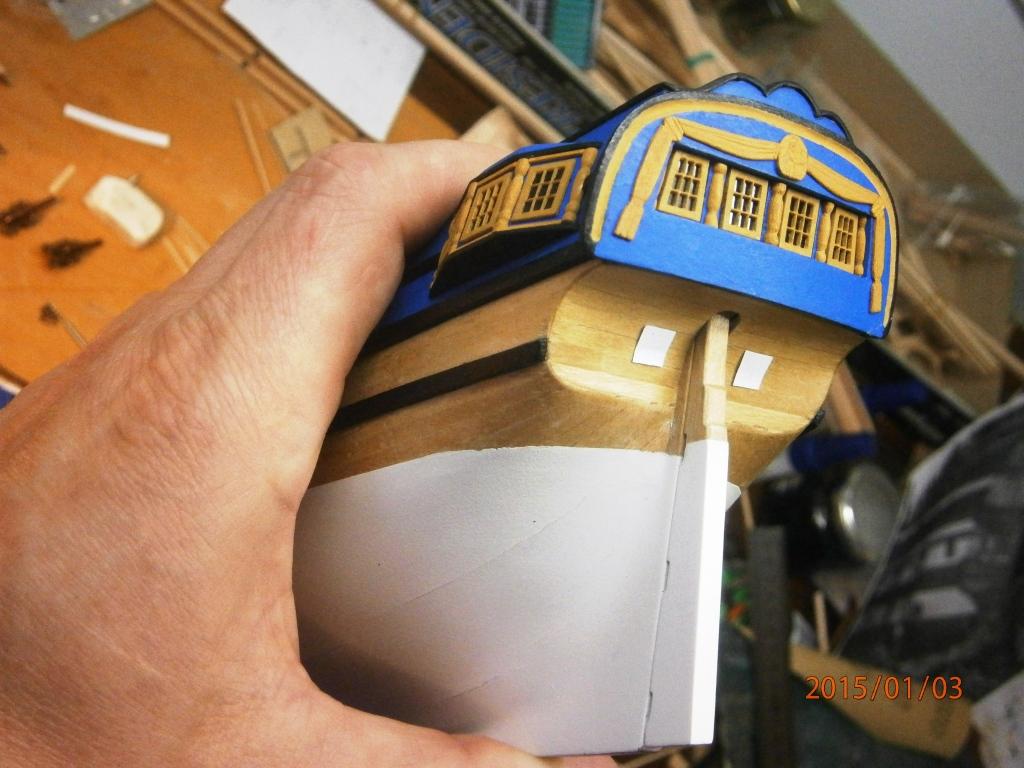

Na zadním zrcadle jsem se rozhodl doplnit okénka. Na hotové zádi docela peklo...

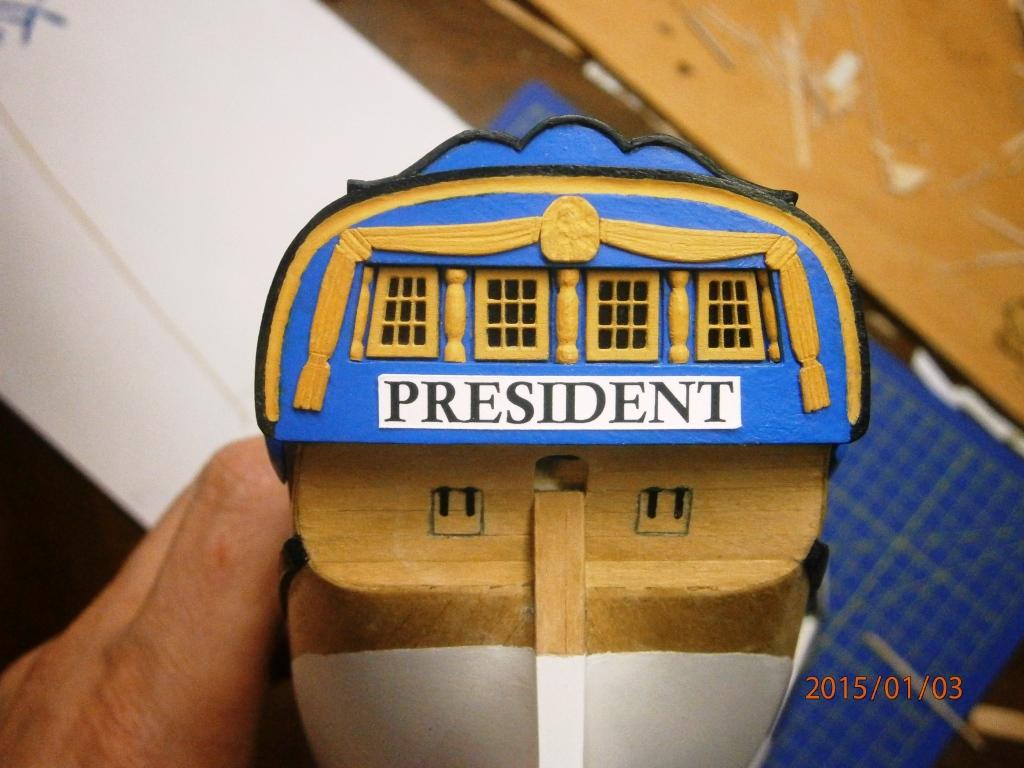

Vyzkoušel jsem vytvořit na zádi jméno lodi okoukané z jiných fregat..

Touto cestou asi nepůjdu..

[petr hájek]

osobně bych šel cestou návštěvy ,,gravírníka,, v dosahu s podkladovou destičkou v ruce..... vyplatilo se mito při tvorbě nějakých medailí, stačilo mít podklad a přibližný nákres jak bych to chtěl mít.... za cenu 400,- bylo vygravírováno a nebylo to nic malého viz odkaz:

co je do,, - ,, je gravír průměr placky je 8,5cm , matroš je odlitý plast polyuretanového typu do kovovým pigmentem opatřené silikonové formy.

[Ondras71]

To gravírování vypadá pěkně a pro modeláře perfektně využitelné.
Tohle byl jen náhled jak by mohl nápis na zádi vypadat. Nápis se mi ale na záď dávat nechtělo, neboť jméno modelu je jen imaginární. Na Vikipedii jsem hledal v seznamech lodí tu svou, našel jsem zde několik presidentů jak šly za sebou, ale žádný se nepodobal ani letopočtem, ani popisem.

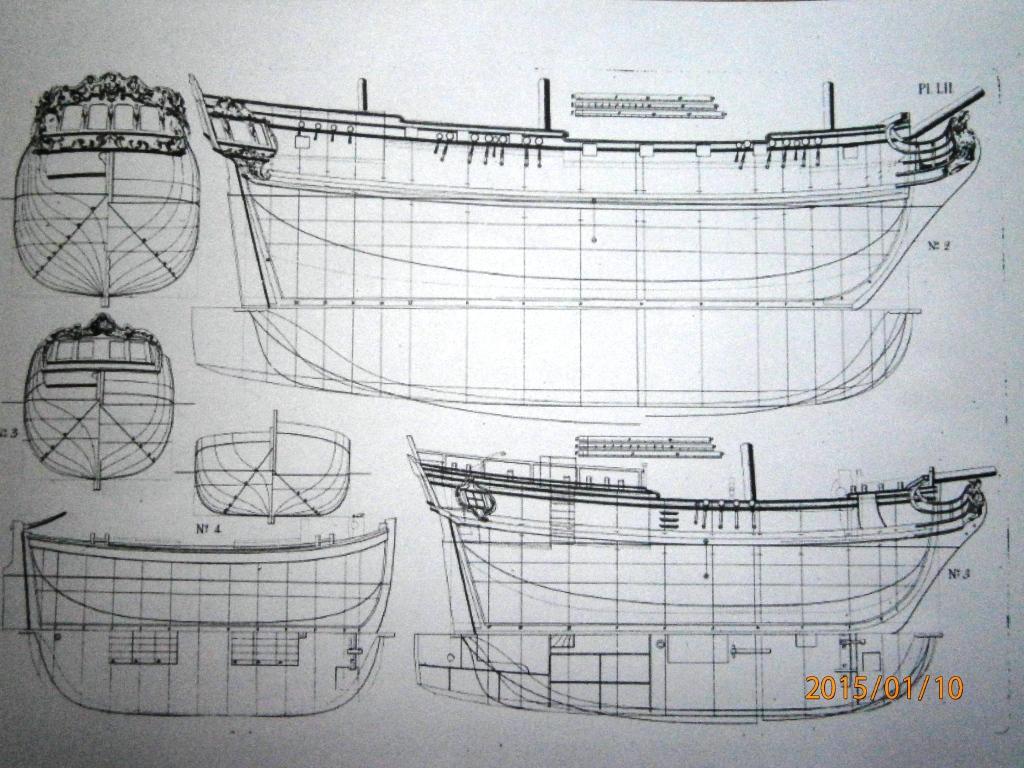

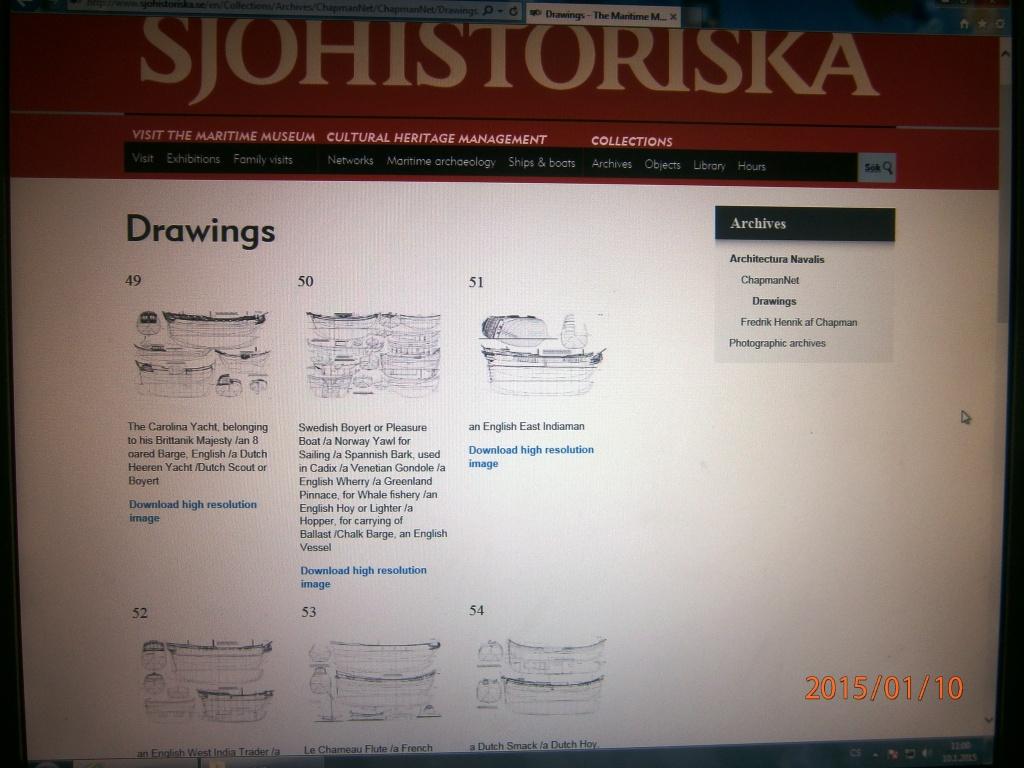

Dlouho bádám nad předlohou svého modelu a již jsem jej našel! A to na stránkách Drawings - The Maritime Museum, kde jsem jej našel mezi nákresy plánů lodí pod číslem 52, a to hned pod "Royal Caroline". Podoba není nijak náhodná, moje loď je tedy West India Trader, což chápu jako obchodní loď západoindické společnosti, tedy obchodní fregatu, jako typ.

Podoba není nijak náhodná..

[Ondras71]

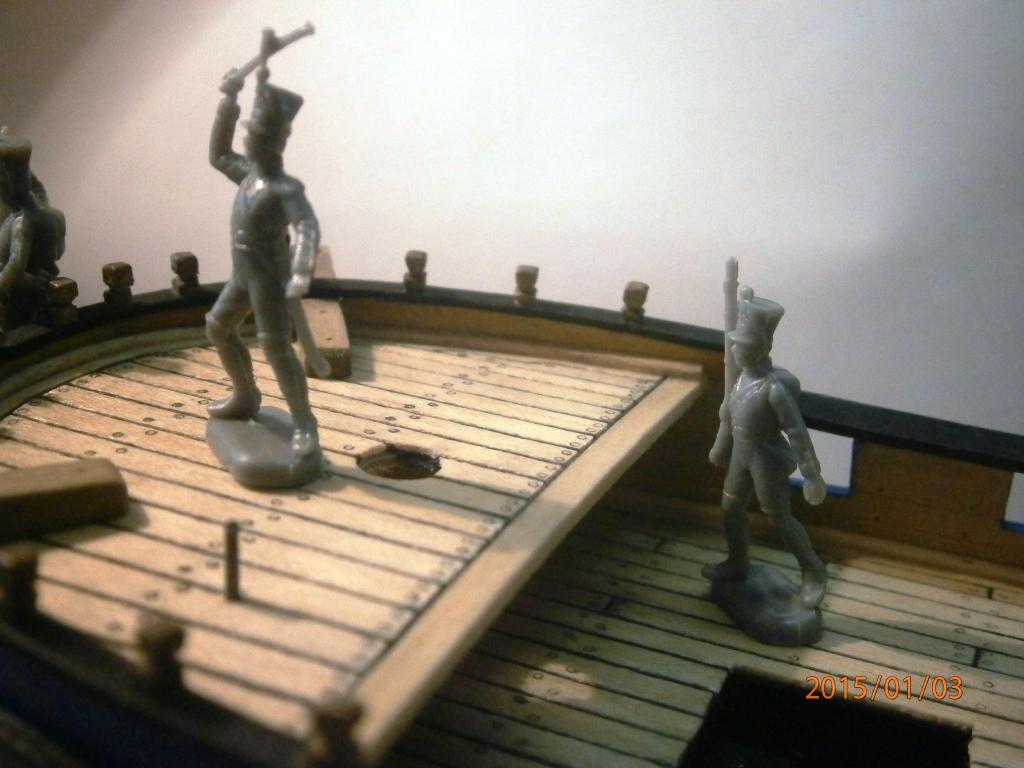

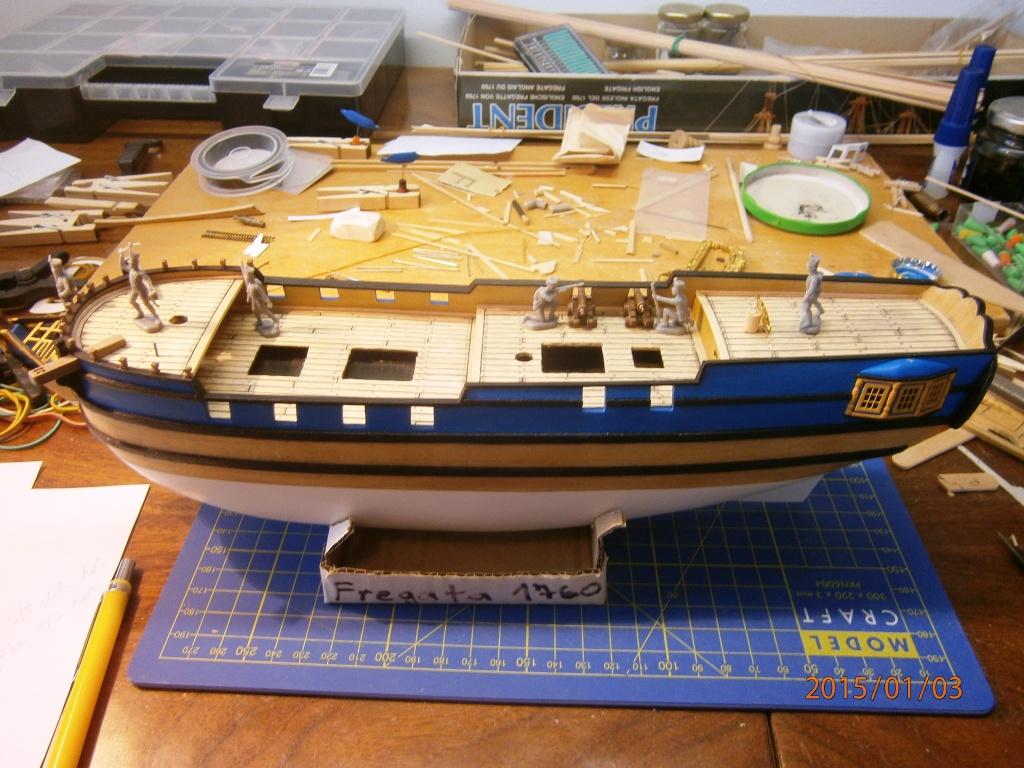

Po instalaci záďových galerií a galionové paluby jsem model přeměřil figurkami v měřítku 1:72. Použil jsem k tomu synkovi napoleonské vojáky v měřítku 1:72, Angličané doufám prominou..

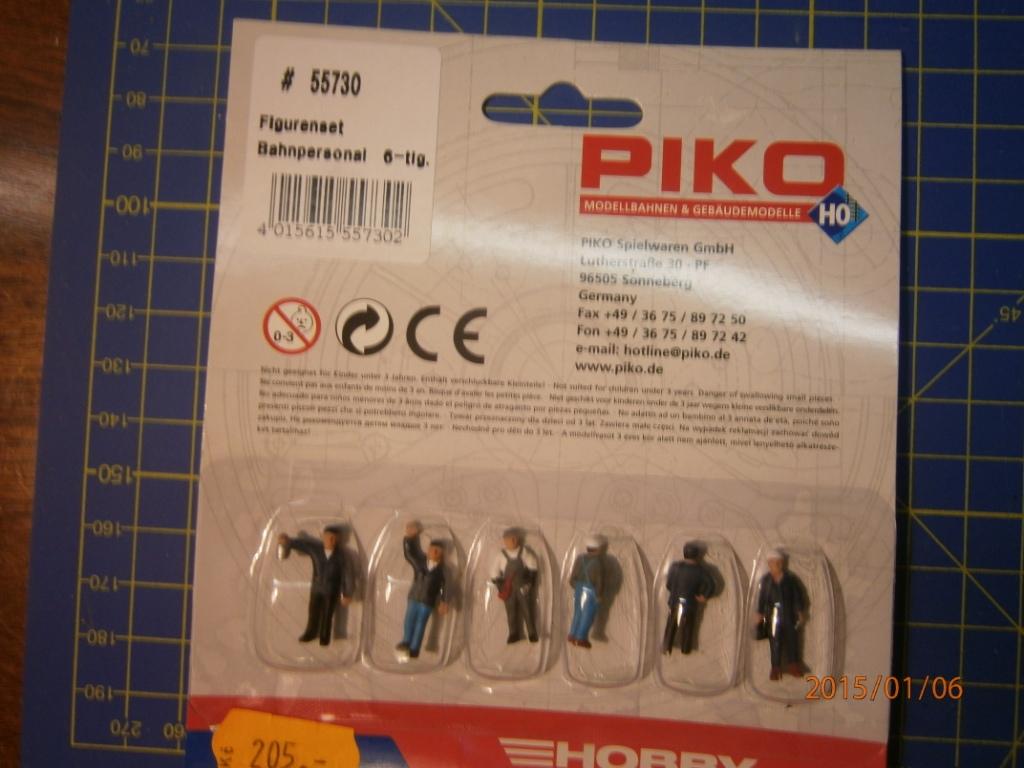

Zjistil jsem, že musím měřítko opět posunout, vojáci jsou moc velcí!!!!!? Ihned jsem zajel do 10 km vzdáleného města do nejbližšího modeláře a zakoupil figurky HO v měřítku 1:87. Měli jen barvené, nebyly nejlevnější, ale byla to nutnost!!

Když si odmyslíme montérky, že by měřítko 1:90???????

[petr hájek]

tak mám pocit že ity HO jsou kapánek ,,guliverozní,, skus TT 1:120 , alespon podle výšky přední paluby oproti té střední bych to viděl lépe......

[mitom]

Na krabici máš mierku - 1:60.
