Klimek - pokus o maketu - prostor pro reakce čtenářů

[ladous]

Zde se můžete ptát na vše, co vás zajímá v tématu Klimek - pokus o maketu.

[Tujano]

No z popisu výroby tohto kormidla som absolútny jeleň...
Čo je to za plechový štvorček nad kormidlom ?

[PeterP]

Ten štvorček nemá žiadny praktický význam - je to iba akože maketový detail kormidla podľa plánu.

Dôležitá je trubička naletovovaná na plechu kotmidla, do ktorej sa zasúva hriadeľ so zárezom na konci. Zárez zapadá na plech kormidla. Asi by som to mal nakresliť ...

[Tujano]

Rozpíšem sa :
- tá trubička bola vletovaná do nejakého výrezu v plutve kormidla ?
- oska kormidla je v dĺžke zasúvanej do trubičky osustrúžená na menší priemer ?
- ako povytiahneš osku kormidla hore ( do trubu lode ), keď je tam ten štvorček ?

[PeterP]

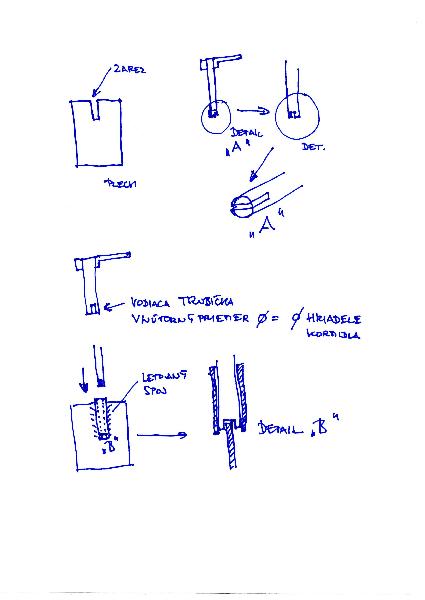

Pokúsil som sa to naškicovať.

Vodiaca trubička má vnútorný priemer rovný vonkajšiemu priemeru hriadele kormidla.
Na konci má zárez, ktorý zapadne na plech kormidla.

Plech kormidla má vyrezanú "drážku" pre vodiacu trubičku. Vodiaca trubička je zaledovaná do plechu kormidla.

Hriadeľ kormidla má taktiež na konci drážku, ktorá zapadá na plech kormidla.
Osústružená nie je , ale dalo by sa aj tak, ak nebude vodiaca trubička vhodného priemeru.

Ten štvorček je iba naletovaný na vodiacej trubičke ( je prevrtaný) a nemá žiadnu praktickú funkciu.

Hriadel kormidla sa nasunie zhora cez stevenku kormidla až do kormidla. Všetko je iba suvne.
Tomu , aby sa hriadel zhora samovoľne vysunul, bráni doraz, ktorý sa namontuje nad kormidlo (pod palubou).

Dúfam, že už sa to dá trochu pochopiť ...

[Tujano]

Teraz to už musí byť každému jasné (keď je to aj mne ).
Ďakujem.

[TomHlach]

PeterP vy jste borec....opravdu krásná loď

[PeterP]

PeterP vy jste borec....opravdu krásná loď

Poznám v Čechách , na Morave a Slovensku skutočných borcov, pred ktorých modelmi mi padne sánka ...

Ale som samozrejme rád, že sa ti Klimek páči a dúfam, že nájdeš aj nejakú inšpiráciu k Tvojim modelom ( a zverejníš nejaké fotky )

[carrot]

zdravím, moc pěkná stavba, dostal mě ten tažný hák. Rád bych ale poprosil o detailnější fotku protiskluzových plechů, pokud je to teda možné...

carrot

[PeterP]

Nemám ten "kroplovaný" plech osobitne nafotený, ale tu to trochu lepšie vidno:


Dodatočne konštatujem, že vytláčanie nitovacím kolieskom som mohol robiť výraznejšie. Trochu sa to na povrchu paluby po priestriekaní základovkou a farbou stráca.

[PeterP]

Našiel som ešte jednu fotku, kde je plech lepšie vidno, ako vyzeral pred nastriekaním farbou.


Ináč plech z plechoviek od piva nie je príliš ideálny, lebo je pomerne tvrdý a pružný. Navyše sa zle lepí, lebo je potiahnutý ochrannými vrstvami pre styk s potravinami. Tieto je dobré odbrúsiť.
Lepšie sa pracuje s hlinníkovým tlačiarenským kovolistom, ktorý som ale v čase výroby plechov na Klimeka nemal k dispozícii.
